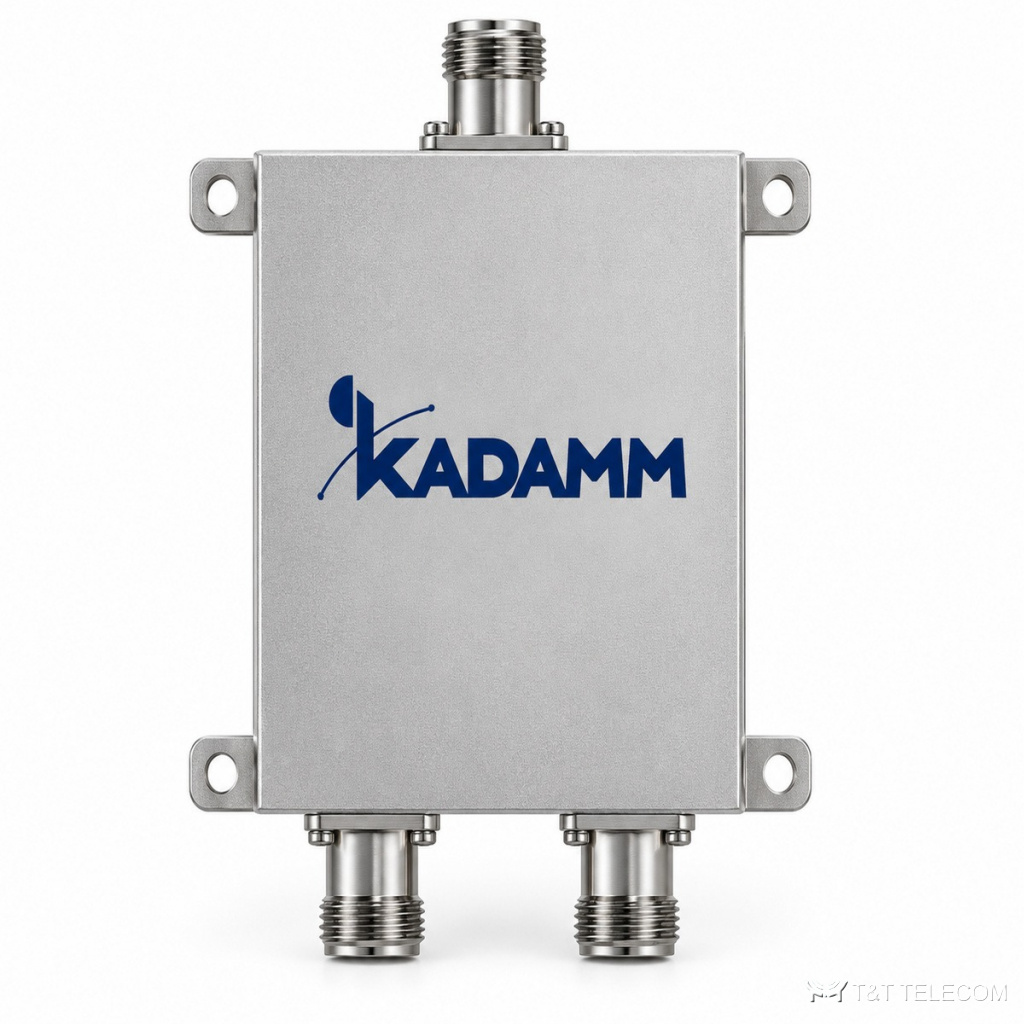

KADAMM ДМ-300/960 — делители мощности на 2, 3 и 4 отвода для полосы 300–960 МГц: TETRA, DMR и нижние сотовые полосы. Дополнительные потери сверх деления — 0,3–0,5 дБ, развязка выходов от 20 дБ, КСВН до 1,25 на всех портах, прямая мощность 100 Вт. Компактные корпуса от 88 × 88 × 22 мм, масса 0,37–0,9 кг.
Устройство и принцип работы
ДМ-300/960 делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМ-300/960 — 300–960 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Пассивная интермодуляция ДМ-300/960 — −130 дБн (2 × 43 дБм); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН ДМ-300/960 — не более 1,25 (все порты): обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход ДМ-300/960 — 100 Вт. Разъёмы ДМ-300/960: N.
Вносимые потери ДМ-300/960 — не более 0,3 / не более 0,5 / не более 0,4 дБ. Деление: 3,0 / 4,8 / 6,0 дБ. Переходное ослабление в боковую ветку 2 / 3 / 4. Выходов: 4. Развязка между портами не менее 20 дБ. Конструкция ДМ-300/960: габариты 88 × 88 × 22 мм (2 отвода); 139 × 117 × 22 мм (3); 147 × 137 × 22 мм (4); масса 0,37 / 0,695 / 0,895 кг; работает при −25…+75 °C.
Где применяют
- Ветвление DAS для радиосвязи и сотовых полос до 960 МГц.
- Раздача сигнала ретранслятора на несколько антенн.
- Тракты до 100 Вт.
- Разводка сигнала по антеннам системы покрытия здания (ДМ-300/960).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 300–960 МГц |
| Число выходов | 2, 3 или 4 — по артикулу |
| Деление | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери сверх деления | ≤0,3 / ≤0,5 / ≤0,4 дБ |
| Развязка между выходами | ≥20 дБ |
| КСВН | ≤1,25 (все порты) |
| PIM3 | −130 дБн (2 × 43 дБм) |
| Мощность | 100 Вт прямая; обратная 5 Вт (2 отвода), 8 Вт (3 и 4 отвода) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Выходов | Полоса, МГц | Потери сверх деления, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM ДМ-2-300/960-N | 2 | 300–960 | ≤0,3 | ≥20 | 100 |
| KADAMM ДМ-3-300/960-N | 3 | 300–960 | ≤0,5 | ≥20 | 100 |
| KADAMM ДМ-4-300/960-N | 4 | 300–960 | ≤0,4 | ≥20 | 100 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 88 × 88 × 22 мм (2 отвода); 139 × 117 × 22 мм (3); 147 × 137 × 22 мм (4) |
| Исполнение | IP65 (3 и 4 отвода); 2 отвода — уточняйте у менеджера |
| Температура эксплуатации | −25…+75 °C |
| Масса | 0,37 / 0,695 / 0,895 кг |
Как подобрать ДМ-300/960
- Обратная мощность — 5 Вт у ДМ-2 и 8 Вт у ДМ-3 и ДМ-4: для сложения сигналов передатчиков не подходит.
- PIM3 −130 дБн — для систем без жёстких требований к интермодуляции.
- Число отводов — в артикуле.
- Суммарная мощность передатчиков на входе ДМ-300/960 — не выше 100 Вт, с запасом на пиковые значения.
- Если на ДМ-300/960 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (−130 дБн (2 × 43 дБм)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДМ-300/960 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
