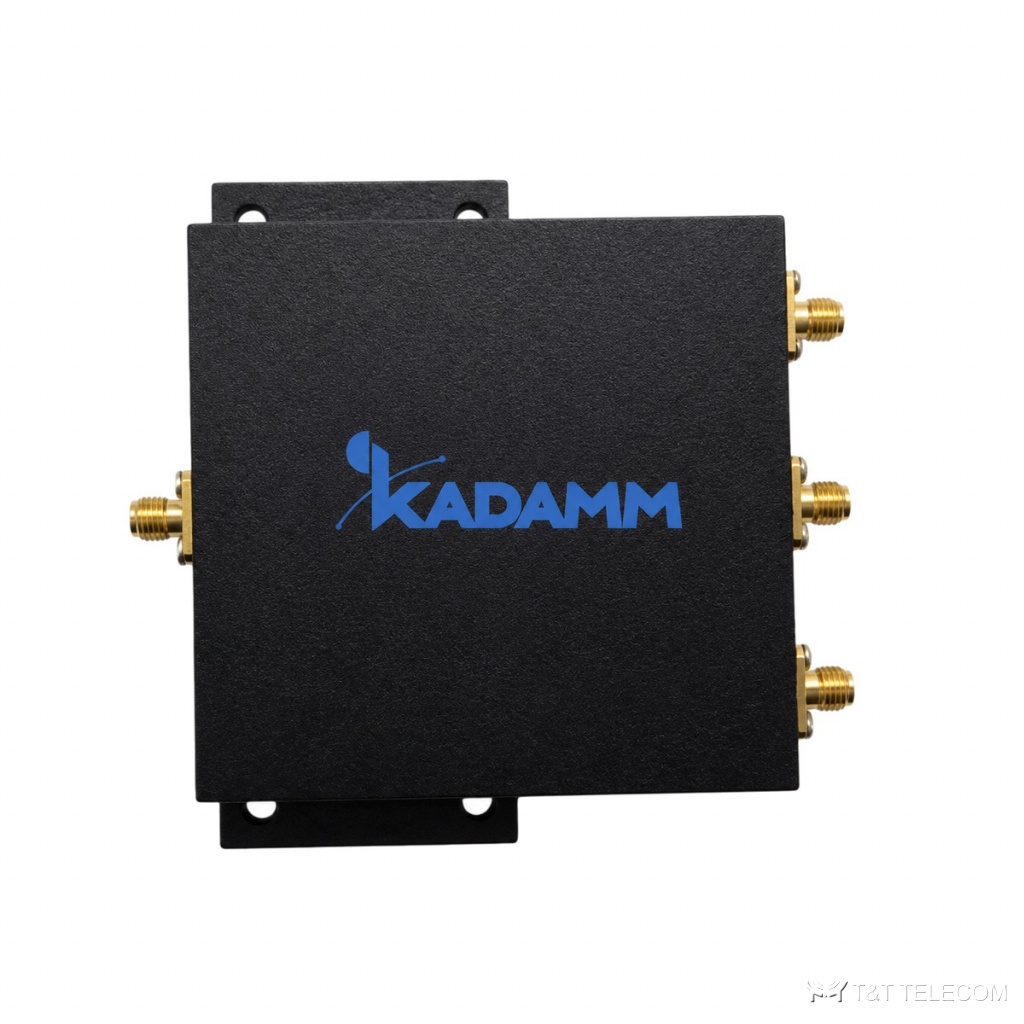

KADAMM ДМ-3-698/2700-SMA — делитель мощности на три выхода для сотовых полос 698–2700 МГц с разъёмами SMA. Дополнительные потери сверх деления — не более 0,4 дБ, развязка от 20 дБ, КСВН до 1,25.
Устройство и принцип работы
ДМ-3-698/2700-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМ-3-698/2700-SMA — 698–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
КСВН ДМ-3-698/2700-SMA — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Разъёмы ДМ-3-698/2700-SMA: SMA (розетка). Деление: 3,0 дБ. Выходов: 3. Развязка между портами не менее 20 дБ. Конструкция ДМ-3-698/2700-SMA: работает при −35…+70 °C.
Где применяют
- Деление сигнала репитера на три антенны внутри помещения.
- Малые системы покрытия с разъёмами SMA.
- Встраивание в оборудование.
- Разводка сигнала по антеннам системы покрытия здания — ДМ-3-698/2700-SMA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Деление мощности | 3,0 дБ |
| Дополнительные вносимые потери | ≤0,4 дБ |
| Развязка / подавление | не менее 20 дБ |
| КСВН | ≤1,25 |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМ-3-698/2700-SMA | 3 | 698–2700 | уточняйте у менеджера | ≤1,25 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −35…+70 °C |
Как подобрать ДМ-3-698/2700-SMA
- Три выхода с равным уровнем.
- Допустимую мощность уточняйте при заказе.
- Разъёмы SMA (розетка).
Поставка
Подберём исполнение KADAMM ДМ-3-698/2700-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у ДМ-3-698/2700-SMA — не больше 1,2 %, остальное уходит в антенну.
