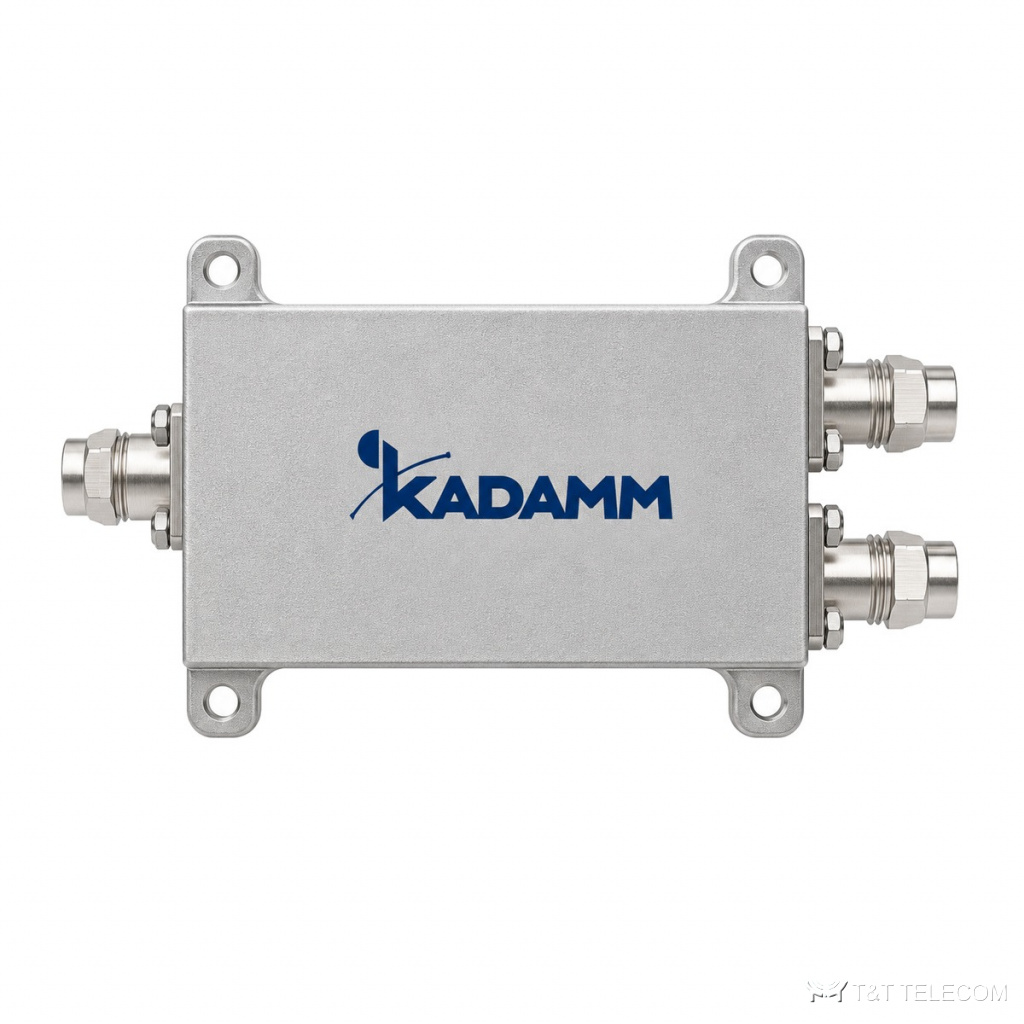

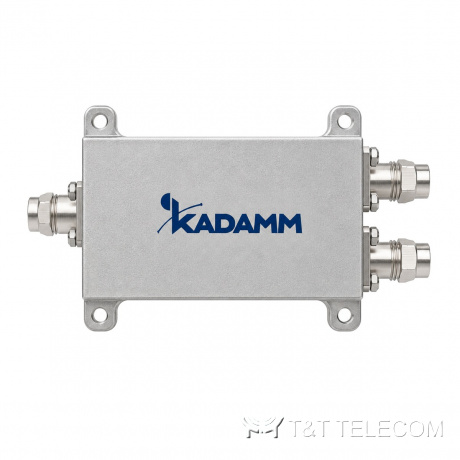

KADAMM ДМ-2-694/3800-QN — делитель мощности на два выхода для полосы 694–3800 МГц с разъёмами QN. Деление 3 дБ, собственные потери 0,6 дБ, развязка выходов 18 дБ, 50 Вт, интермодуляция −153 дБн. Корпус 131 × 63 × 22 мм, IP65.
Устройство и принцип работы
ДМ-694/3800 делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМ-694/3800 — 694–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция ДМ-694/3800 — −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН ДМ-694/3800 — не более 1,25 (все порты): обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход ДМ-694/3800 — 50 Вт. Разъёмы ДМ-694/3800: QN.
Вносимые потери ДМ-694/3800 — 0,6 дБ. Деление: 3 дБ. Выходов: 2. Развязка между портами 18 дБ. Конструкция ДМ-694/3800: габариты 131,3 × 63 × 22 мм; защита IP65; работает при −25…+55 °C.
Где применяют
- Разводка сигнала на две антенны в маломощных системах покрытия.
- Тракты с разъёмами QN.
- Сети с 5G NR до 3,8 ГГц.
- Разводка сигнала по антеннам системы покрытия здания (ДМ-694/3800).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–3800 МГц |
| Число выходов | 2 |
| Деление | 3 дБ |
| Вносимые потери | 0,6 дБ |
| КСВН | ≤1,25 (все порты) |
| Развязка | 18 дБ |
| PIM3 | −153 дБн (2 × 43 дБм, отражённая, 900 и 1800 МГц) |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Выходов | Полоса, МГц | Деление, дБ | Мощность, Вт | Разъём |
|---|---|---|---|---|---|
| KADAMM ДМ-2-694/3800-QN | 2 | 694–3800 | 3 | 50 | QN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | QN (розетка) |
| Габариты | 131,3 × 63 × 22 мм |
| Исполнение | IP65 |
| Температура эксплуатации | −25…+55 °C |
| Масса | уточняйте у менеджера |
Как подобрать ДМ-694/3800
- КСВН до 1,25 на всех портах.
- Работает от −25 до +55 °C.
- PIM3 −153 дБн измерен в отражённом сигнале на 900 и 1800 МГц.
- Суммарная мощность передатчиков на входе ДМ-694/3800 — не выше 50 Вт, с запасом на пиковые значения.
- Если на ДМ-694/3800 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (−153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДМ-694/3800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
