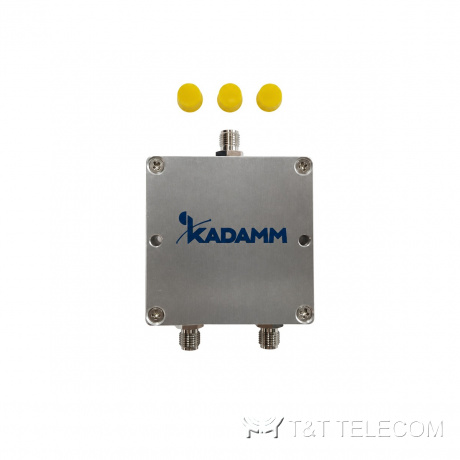

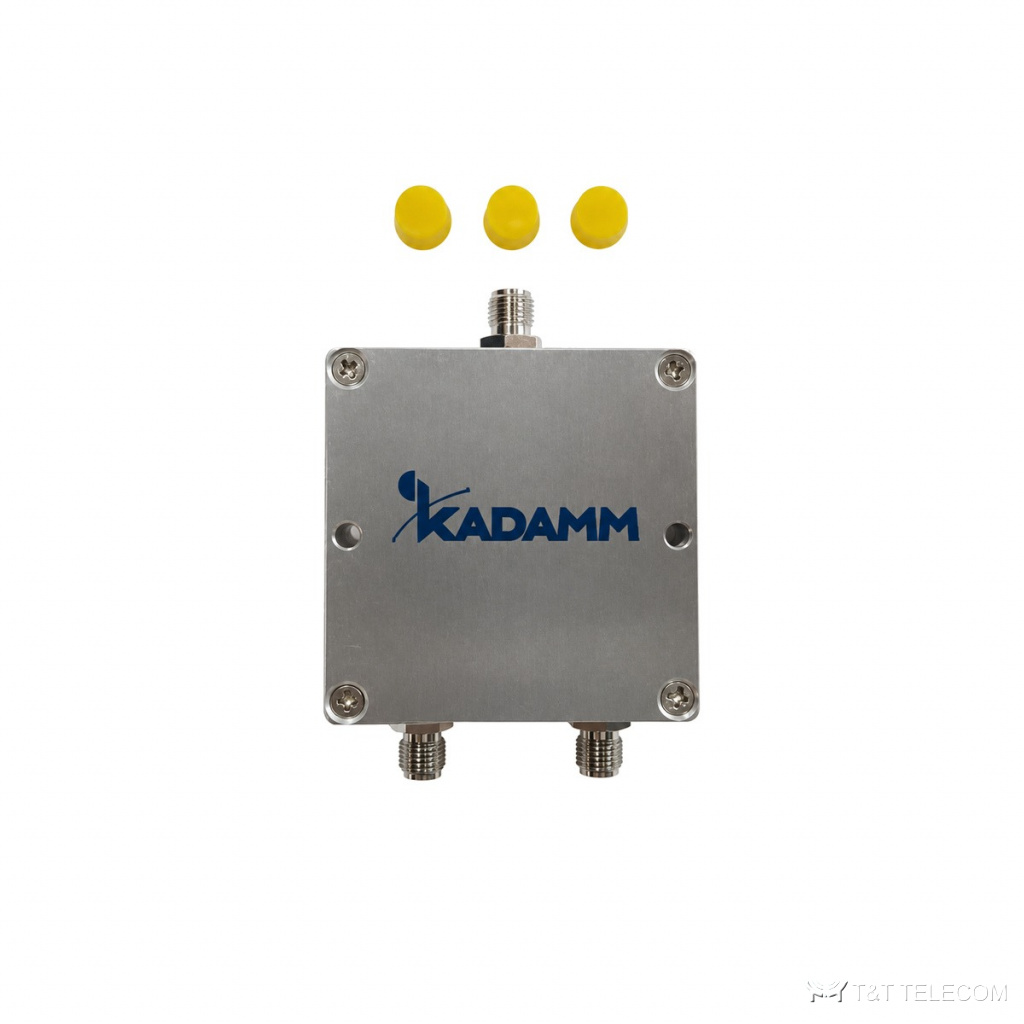

KADAMM ДМ-2-1000/2000-SMA — делитель мощности на два выхода для полосы 1000–2000 МГц с разъёмами SMA. Вносимые потери 3,5 дБ с учётом деления, развязка выходов 20 дБ, КСВН до 1,25.
Устройство и принцип работы
ДМ-2-1000/2000-SMA делит мощность одного входа поровну между выходами; на каждый выход приходит доля, равная общей мощности, делённой на число выходов, плюс небольшие собственные потери. Рабочая полоса ДМ-2-1000/2000-SMA — 1000–2000 МГц, в неё попадают GSM-1800 и LTE-1800, GPS L1 / ГЛОНАСС L1.
КСВН ДМ-2-1000/2000-SMA — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Разъёмы ДМ-2-1000/2000-SMA: SMA (розетка). Вносимые потери ДМ-2-1000/2000-SMA — 3,5 дБ. Выходов: 2. Развязка между портами 20 дБ.
Где применяют
- Деление сигнала L-диапазона на два приёмника.
- Стенды и лабораторные схемы с разъёмами SMA.
- Встраивание в оборудование.
- Разводка сигнала по антеннам системы покрытия здания (ДМ-2-1000/2000-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1000–2000 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | 3,5 дБ |
| КСВН | ≤1,25 |
| Развязка / подавление | 20 дБ |
Исполнения
| Артикул | Выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДМ-2-1000/2000-SMA | 2 | 1000–2000 | уточняйте у менеджера | ≤1,25 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ДМ-2-1000/2000-SMA
- Полоса 1000–2000 МГц: сотовые полосы выше 2000 МГц не охватывает.
- Допустимую мощность уточняйте при заказе.
- Разъёмы SMA (розетка).
Поставка
Подберём исполнение KADAMM ДМ-2-1000/2000-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у ДМ-2-1000/2000-SMA — не больше 1,2 %, остальное уходит в антенну.
