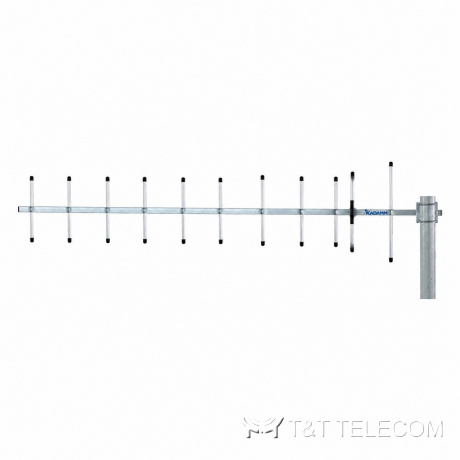

KADAMM YGC — антенны Яги 600–960 МГц: 8–16 дБи, 4 модели

KADAMM YGC — антенны Яги 600–960 МГц: 8–16 дБи, 4 модели
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM YGC — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM YGC — антенны Яги. YGC — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Коротко о YGC: полоса 600–960 МГц; усиление 8–16 дБи; мощность до 100, 100 Вт.

Устройство и принцип работы

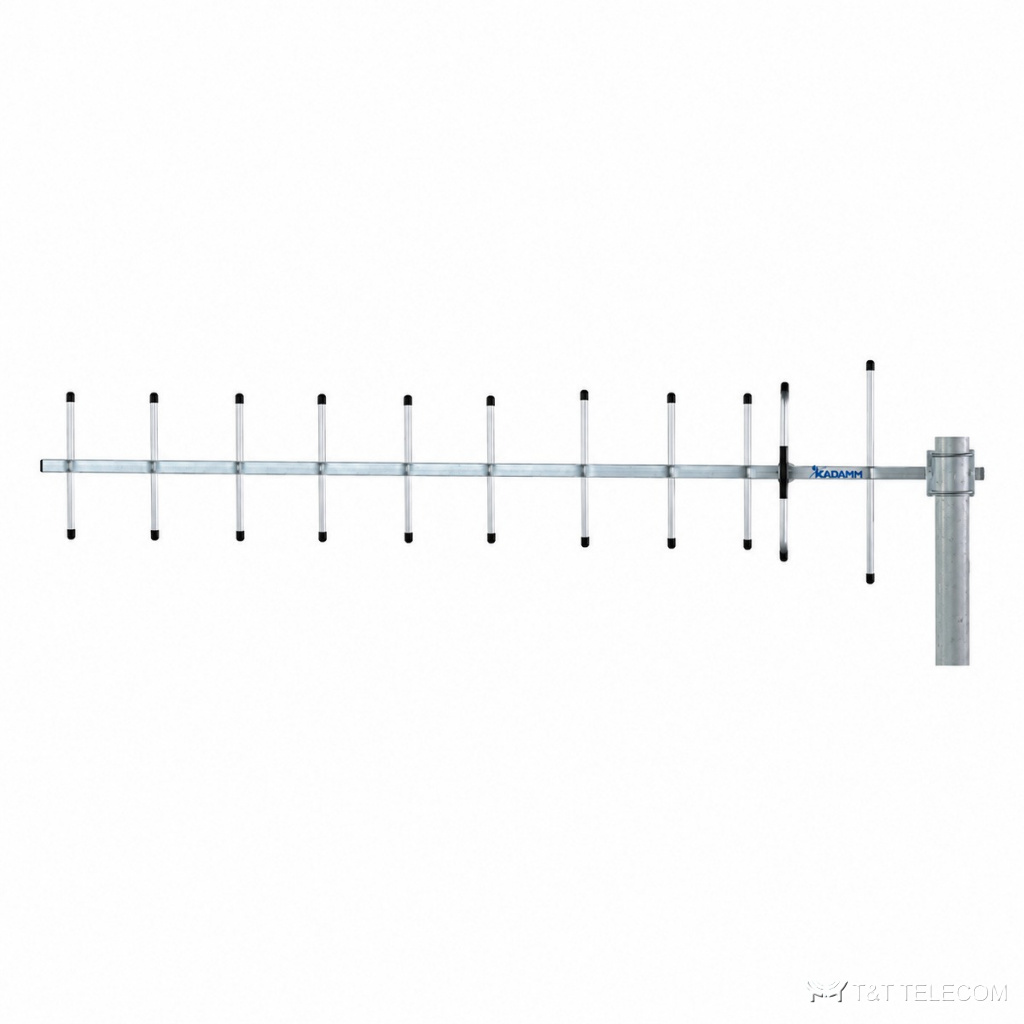

YGC — антенна «волновой канал»: активный вибратор, рефлектор за ним и директоры впереди. Пассивные элементы переизлучают волну так, что вдоль оси антенны она складывается, а назад гасится. Рабочая полоса YGC — 600–960 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц. Длина волны на средней частоте YGC около 38 см — от неё зависят размеры излучателей.

Усиление YGC — 8–16 дБи. КСВН YGC — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход YGC — 100, 100 Вт. Конструкция YGC: масса 0,7 кг, 0,8 кг, 0,9 кг, 1,1; крепление на трубу мачта Ø40–Ø60, мачта Ø40–Ø60 мм; работает при −40…+65 °C.

Где применяют

  • Диапазоны YGC: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
  • Объекты, где нужно это оборудование в тракте — YGC.
  • Связь с удалённой точкой: ретранслятор, станция на краю зоны (YGC).
  • Для YGC: донорская антенна репитера, направленная на базовую станцию.

Технические характеристики

ПараметрЗначение
Диапазон600–960 МГц (2G–5G, LTE, 5G NR)
Усиление8–16 дБи
Порты1 порт
КСВН≤1,5
Волновое сопротивление50 Ом
Максимальная мощность100, 100 Вт

Исполнения

АртикулПолосаУсиление, дБиШирина ДН Г / ВПорты (поляризация)РазъёмГабариты
KADAMM YGC-14890-960 МГц1431°/29°1 (вертикальная)N (розетка)1080×185×55 мм
KADAMM YGC-16890-960 МГц1630°/27°1 (вертикальная)N (розетка)1400×185×55
KADAMM YGC-8698-960 МГц868°/65°1 (вертикальная)N (розетка)310×207×65 мм
KADAMM YGC-9600-960 МГц958°/52°1 (вертикальная)N (розетка)460×207×65 мм

Механика и условия эксплуатации

ПараметрЗначение
Креплениемачта Ø40–Ø60, мачта Ø40–Ø60 мм
Рабочая температура−40…+65 °C
Масса0,7 кг, 0,8 кг, 0,9 кг, 1,1

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы YGC: 600–960 МГц.
  • Коэффициент усиления YGC — 8–16 дБи; больше усиление — уже луч.
  • Монтаж YGC: мачта Ø40–Ø60, мачта Ø40–Ø60 мм.
  • Габариты и масса YGC: 0,7 кг, 0,8 кг, 0,9 кг, 1,1.

Поставка и документы

Поставляем KADAMM YGC по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится YGC?
Мачта Ø40–Ø60, мачта Ø40–Ø60 мм.

Что нужно для подбора YGC?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект YGC.

Какие частоты поддерживает YGC?
Рабочая полоса YGC — 600–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у YGC — не больше 4 %, остальное уходит в антенну.
