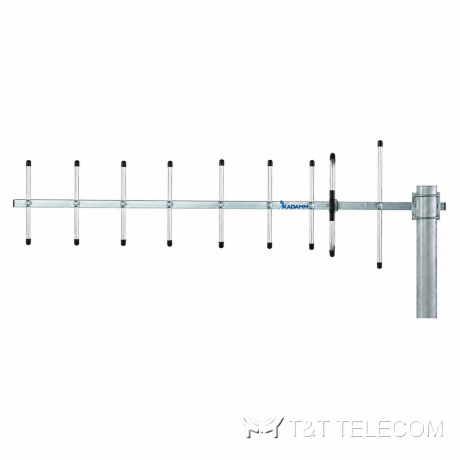

KADAMM YG900 — антенны Яги 860–870 / 902–928 МГц: 14–16 дБи, 4 модели

KADAMM YG900 — антенны Яги 860–870 / 902–928 МГц: 14–16 дБи, 4 модели
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM YG900 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM YG900 — антенны Яги. Назначение и состав YG900 описаны ниже; исполнение подбираем под задачу объекта. Ключевые параметры YG900: полоса 860–870 МГц и 902–928 МГц; усиление 14–16 дБи; мощность до 100 Вт.

Принцип работы и конструкция

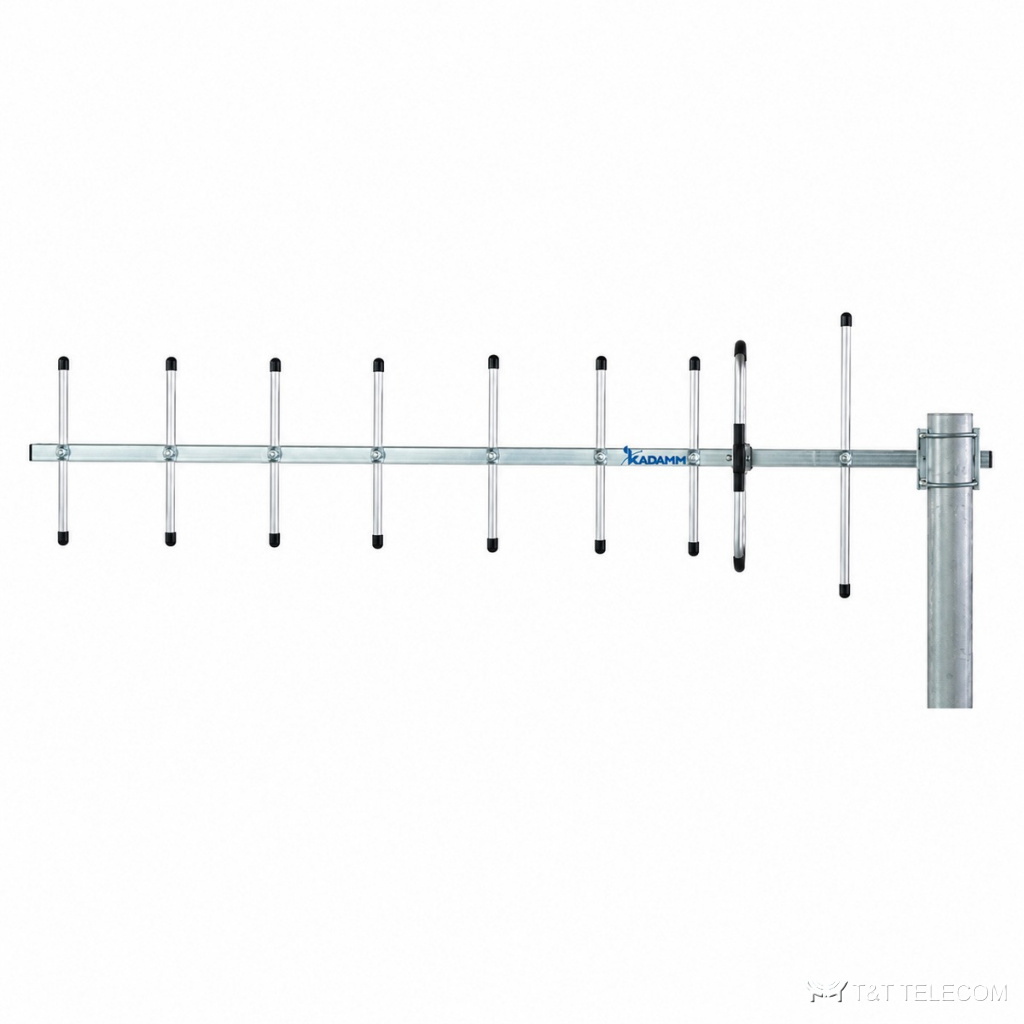

YG900 — антенна «волновой канал»: активный вибратор, рефлектор за ним и директоры впереди. Пассивные элементы переизлучают волну так, что вдоль оси антенны она складывается, а назад гасится. Рабочая полоса YG900 — 860–870 / 902–928 МГц, в неё попадают ISM 868 МГц. Длина волны на средней частоте нижнего диапазона YG900 около 35 см — от неё зависят размеры излучателей.

Усиление YG900 — 14–16 дБи. КСВН YG900 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход YG900 — 100 Вт. Конструкция YG900: масса 0,7 кг, 1,1 кг; крепление на трубу мачта Ø40–Ø60 мм; работает при −40…+65 °C.

Область применения

  • Через YG900 работают ISM 868 МГц.
  • Сети радиосвязи и сотовой связи — YG900.
  • Связь с удалённой точкой: ретранслятор, станция на краю зоны (YG900).
  • Донорская антенна репитера, направленная на базовую станцию — YG900.

Технические характеристики

ПараметрЗначение
Диапазон860–870 / 902–928 МГц (LoRa, ISM 868 / 915)
Усиление14–16 дБи
Порты1 порт
КСВН≤1,5
Волновое сопротивление50 Ом
Максимальная мощность100 Вт

Исполнения

АртикулПолосаУсиление, дБиШирина ДН Г / ВПорты (поляризация)РазъёмГабариты
KADAMM YG900-14902-928 МГц1432°/30°1 (вертикальная)N (розетка)890×185×55 мм
KADAMM YG900-14A860-870 МГц1432°/30°1 (вертикальная)N (розетка)890×185×55 мм
KADAMM YG900-16902-928 МГц1630°/27°1 (вертикальная)N (розетка)1400×185×55 мм
KADAMM YG900-16A860-870 МГц1630°/27°1 (вертикальная)N (розетка)1520×200×55 мм

Механика и условия эксплуатации

ПараметрЗначение
Креплениемачта Ø40–Ø60 мм
Рабочая температура−40…+65 °C
Масса0,7 кг, 1,1 кг

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы YG900: 860–870 МГц и 902–928 МГц.
  • Усиление YG900 — 14–16 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Монтаж YG900: мачта Ø40–Ø60 мм.
  • Габариты и масса YG900: 0,7 кг, 1,1 кг.

Поставка и документы

KADAMM YG900 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится YG900?
Мачта Ø40–Ø60 мм.

Что нужно для подбора YG900?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект YG900.

Какие частоты поддерживает YG900?
Рабочая полоса YG900 — 860–870 МГц и 902–928 МГц. Это ISM 868 МГц.

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у YG900 — не больше 4 %, остальное уходит в антенну.
