KADAMM K861366R11 — антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача K861366R11 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K861366R11: полоса 3300–3800 МГц и 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц; усиление 17 дБи; ширина луча 65°/65°/65°; поляризация ± 45°; разъёмы 20×4.3-10; мощность до 400 Вт.
Как устроена K861366R11
Секторная панель K861366R11 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K861366R11 — TDD 3300–3800 + FDD 2×698–960 / 2×1710–2170 / 2×2490–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).

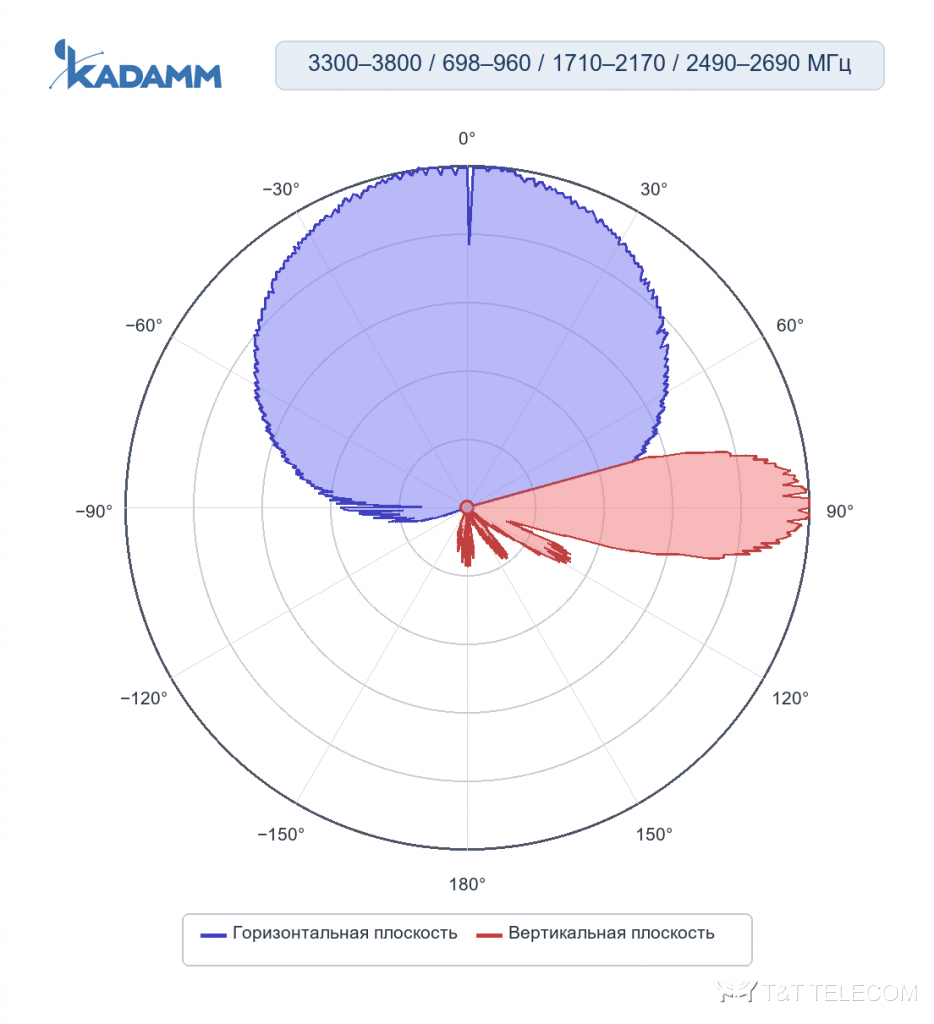

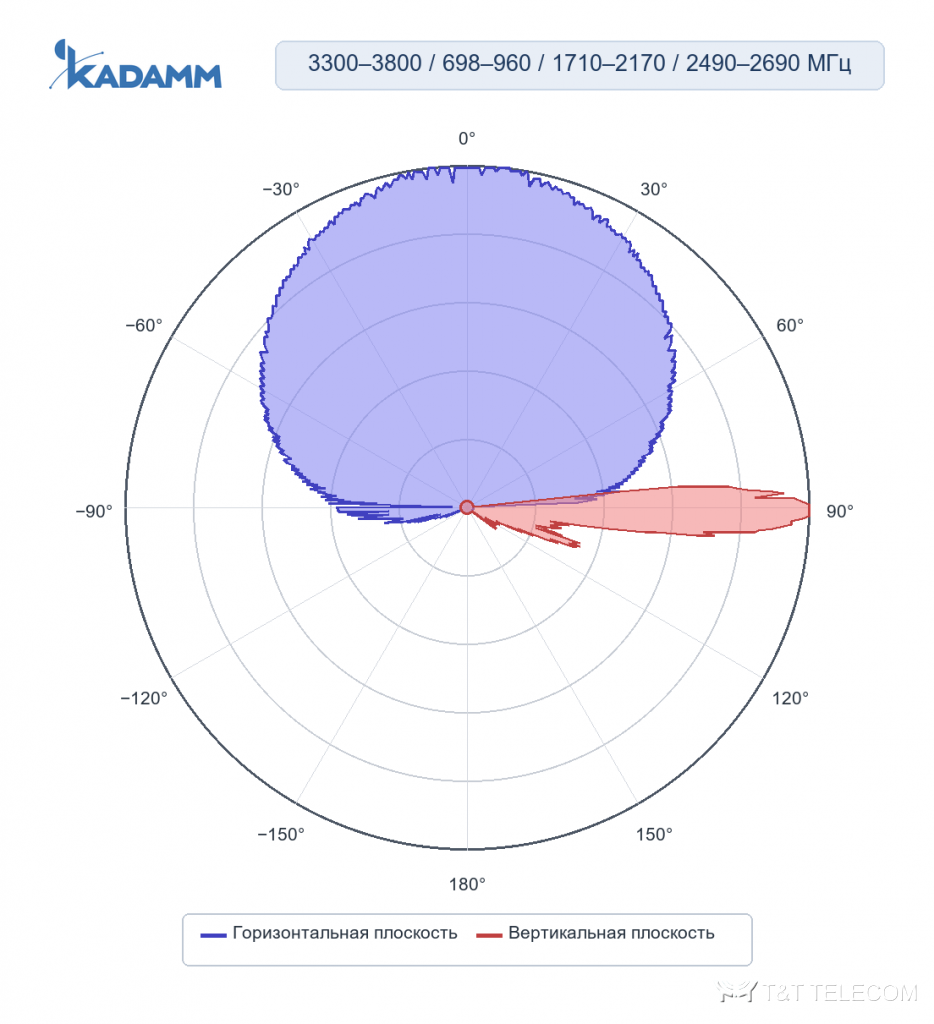

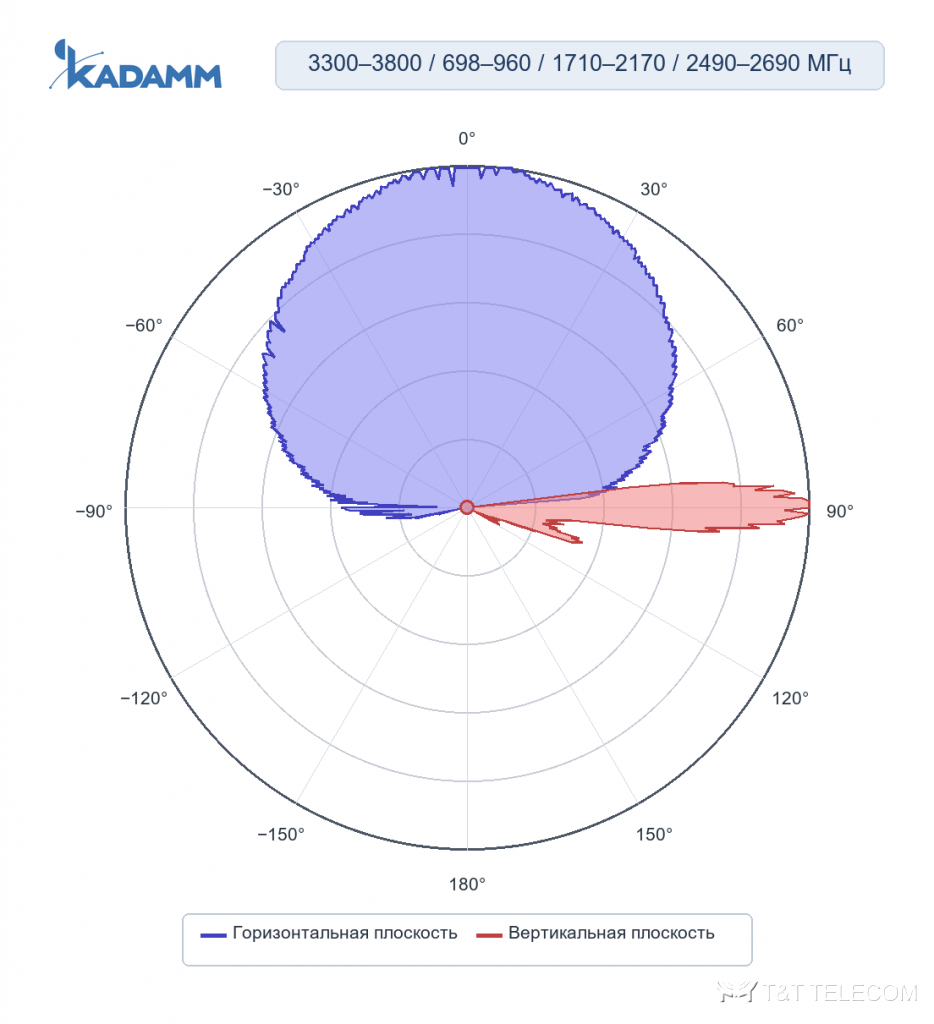

Коэффициент усиления K861366R11 составляет 17 дБи (14,8 дБд). Горизонтальный луч K861366R11 — 65°/65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K861366R11 — не менее 6,1°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K861366R11 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. У K861366R11 20 входов. Электрический наклон K861366R11 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K861366R11 добавляет механический наклон 0–15°. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0 / 3GPP TS 25.461 — угол меняют командой со станции, подъём на опору не нужен. Пример для K861366R11: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 4,8°.
Отношение излучения вперёд и назад у K861366R11 — не менее 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K861366R11 — не менее 15 / не менее 13 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K861366R11 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

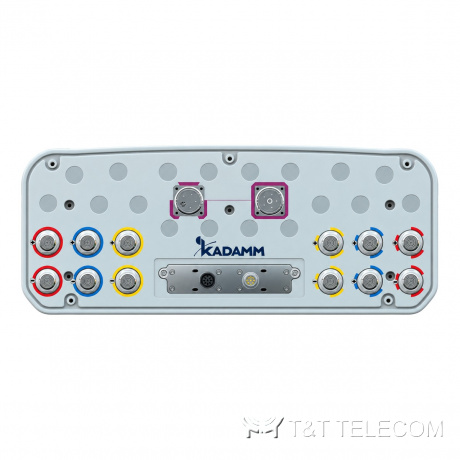

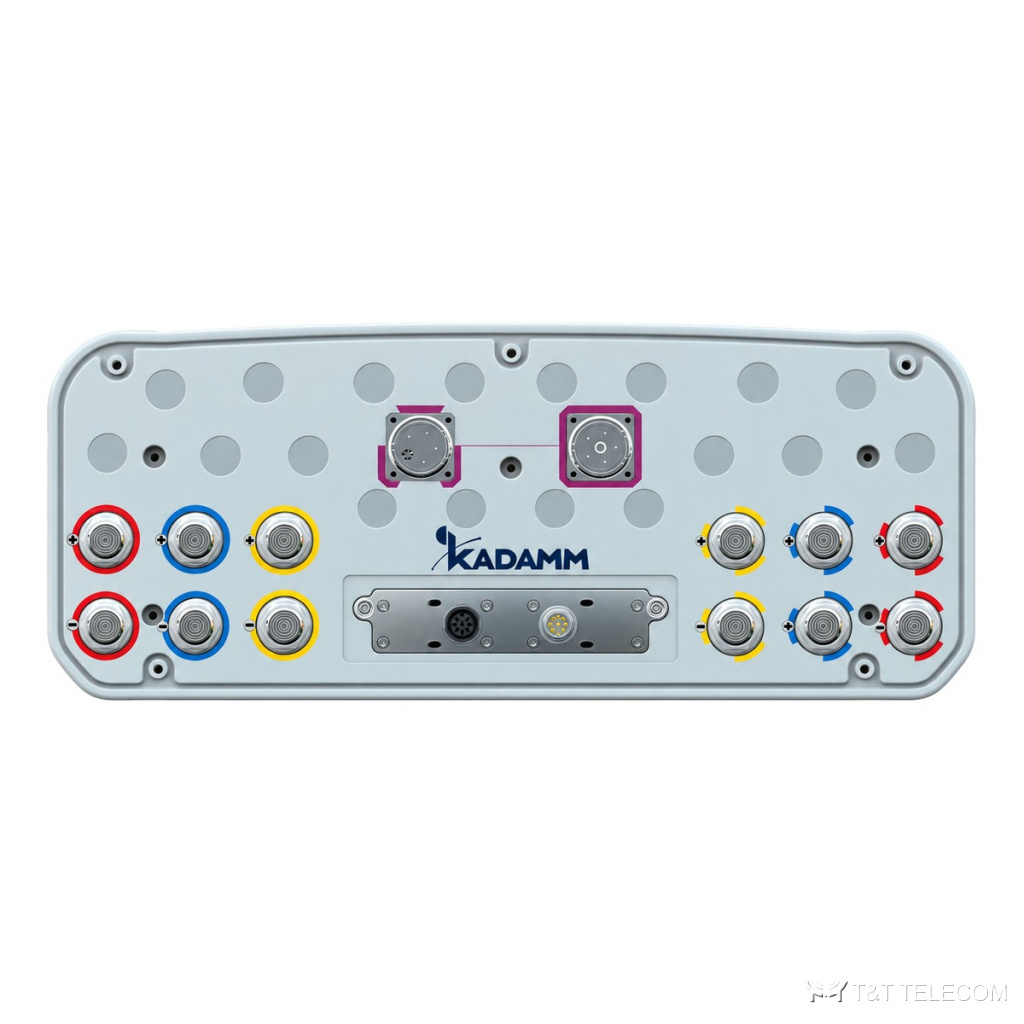

КСВН K861366R11 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K861366R11 — 400 Вт. Разъёмы K861366R11: TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K861366R11 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.
Конструкция K861366R11: габариты 1499 × 499 × 198 мм; масса 37 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 780 / 225 / 880 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K861366R11 заземлены по постоянному току, статический заряд стекает на опору.
Где применяют
- Полоса K861366R11 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K861366R11.
- Добавление диапазонов на существующей площадке через порты K861366R11.
- Макросайты операторов на мачтах, трубостойках и крышах (K861366R11).
- Для K861366R11: модернизация сайта: одна многодиапазонная панель вместо нескольких старых.
- Для K861366R11: совместное размещение операторов на разных системах одной антенны.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–4°; ≥25 при наклоне 5–12° |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 43(0,5 λ при 3550 МГц мм |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° | 86 ± 15° |
| Коэффициент усиления, дБи | 14,5 ± 0,5 | 15 ± 0,6 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6,1° | ≥5,9° |
| Поляризационная развязка (0°), дБ | ≥15 | |
| Поляризационная развязка (±60°), дБ | ≥8 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥13 |

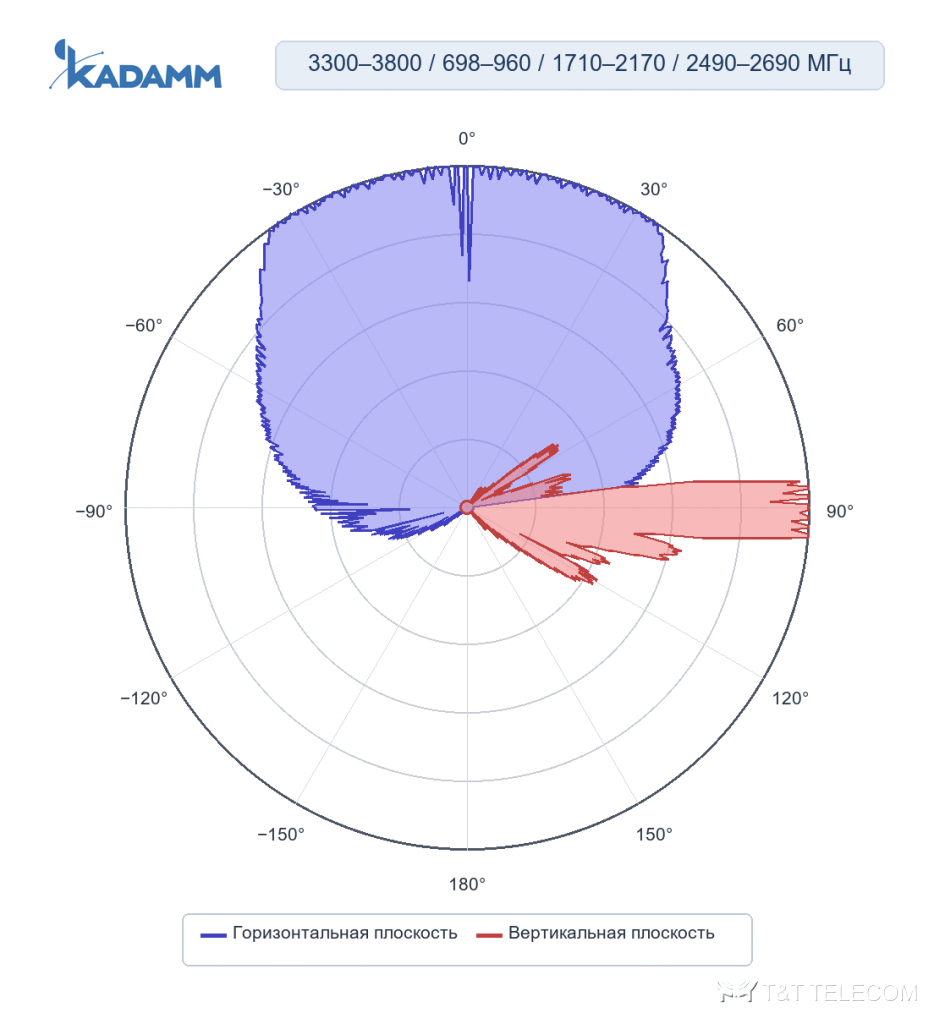

TDD: широковещательный луч (BCH)
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,5 ± 0,5 | 16,5 ± 0,6 |
| SPR (±60°), % | ≥90 | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |

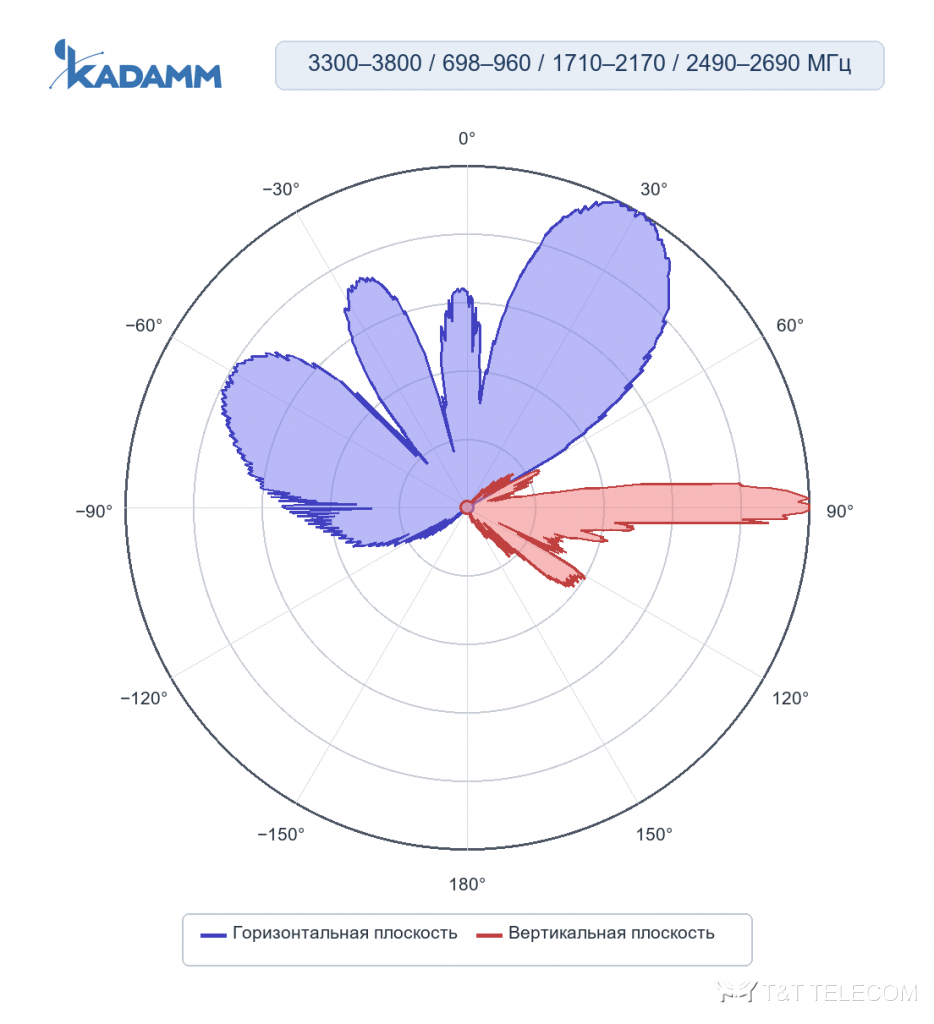

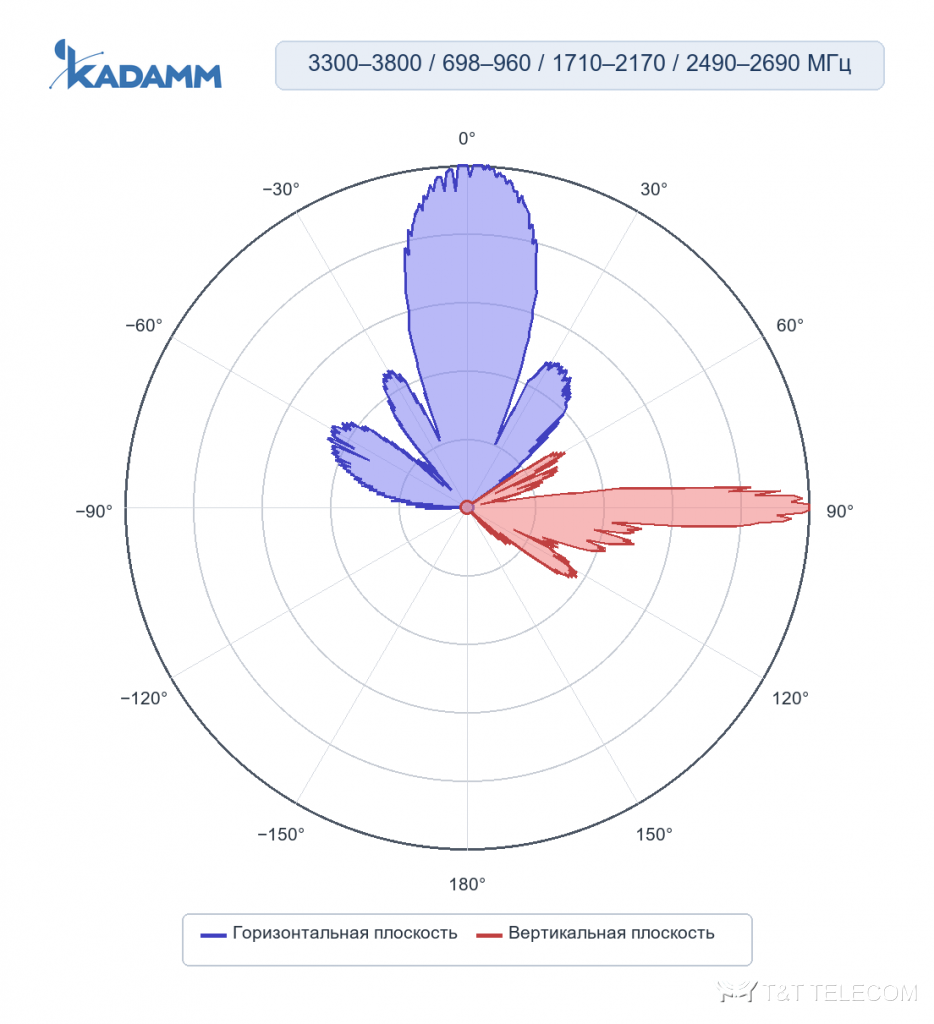

TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20,5 ± 0,5 | 20,5 ± 0,6 |
| Ширина луча на 0° по уровню −3 дБ | ≤30° | ≤28° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | |
| Усиление луча на ±30°, дБи | 18,3 ± 0,5 | 19 ± 0,6 |
Система 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 13,0 | 13,2 | 13,5 | 14,0 |
| Усиление во всём диапазоне наклонов, дБи | 12,8 ± 0,6 | 13,1 ± 0,5 | 13,3 ± 0,5 | 13,8 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 68 ± 6° | 69 ± 6° | 69 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,8 ± 1,2° | 14,4 ± 0,9° | 13,8 ± 0,8° | 13 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 22 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 18 | более 20 | более 21 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1/B2: 2×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1920 МГц | 1920–2170 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 16,0 | 16,4 | 16,8 |
| Усиление во всём диапазоне наклонов, дБи | 15,8 ± 0,4 | 16,2 ± 0,4 | 16,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 63 ± 5° | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,4° | 6,8 ± 0,5° | 6,0 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 19 | более 22 |
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Блок RET | KADAMM RET-800132112 | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2: 2×2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 17 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 4,7 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 21 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Блок RET | KADAMM RET-800132112 |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 198 мм |
| Размеры упаковки | 1885 × 620 × 330 мм |
| Масса антенны | 37 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 48,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 780 / 225 / 880 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K861366R11: 3300–3800 МГц и 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц.
- Коэффициент усиления K861366R11 — 17 дБи; больше усиление — уже луч.
- Ширина луча K861366R11: в горизонтальной плоскости 65°/65°/65°, в вертикальной ≥6,1° / ≥5,9°.
- Наклон луча K861366R11: 2–12°.
- Под разъёмы K861366R11 (20×4.3-10) подбирают джамперы и переходы.
- Монтаж K861366R11: Ø50–Ø115 мм; ветровая нагрузка 780 / 225 / 880 Н.
- Габариты и масса K861366R11: 1499 × 499 × 198 мм, 37 кг.
- Число входов K861366R11 — 20: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K861366R11 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K861366R11 — не выше 400 Вт, с запасом на пиковые значения.
- Если на K861366R11 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.
Поставка и документы
Поставляем KADAMM K861366R11 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K861366R11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861366R11.
Какие частоты поддерживает K861366R11?
Рабочая полоса K861366R11 — 3300–3800 МГц и 698–960 МГц и 1710–2170 МГц и 2490–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K861366R11?
20×4.3-10. Другие исполнения — уточняйте при заказе.
Сколько радиомодулей подключается к K861366R11?
Входов 20; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K861366R11 подключается до 10 модулей.
Можно ли менять наклон K861366R11 после монтажа?
Да, электрический наклон K861366R11 регулируется в пределах 2–12° дистанционно через привод RET.
Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K861366R11, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
