KADAMM K861186R22v01: антенна базовой станции с массивами FDD и TDD в одном корпусе. K861186R22v01 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K861186R22v01: полоса 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 17,5 дБи; ширина луча 65°/65°/65°; поляризация ± 45°; разъёмы 20×4.3-10; мощность до 400 Вт.
Принцип работы и конструкция
Внутри K861186R22v01 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K861186R22v01 уходит вперёд, в один сектор соты. Рабочая полоса K861186R22v01 — TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Коэффициент усиления K861186R22v01 составляет 17,5 дБи (15,3 дБд). Горизонтальный луч K861186R22v01 — 65°/65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K861186R22v01 — не менее 6°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K861186R22v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. У K861186R22v01 20 входов.
Электрический наклон K861186R22v01 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K861186R22v01 добавляет механический наклон 0–8°. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K861186R22v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 4,7°.
Отношение излучения вперёд и назад у K861186R22v01 — не менее 23 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K861186R22v01 — не менее 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K861186R22v01 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

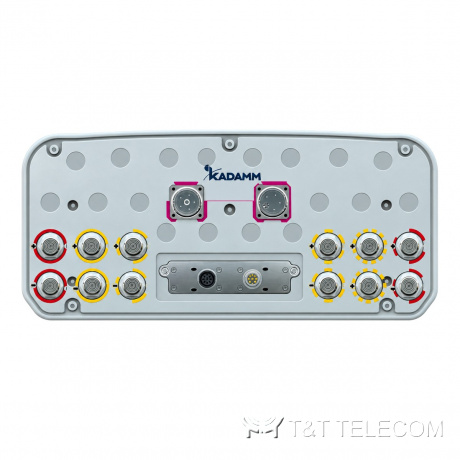

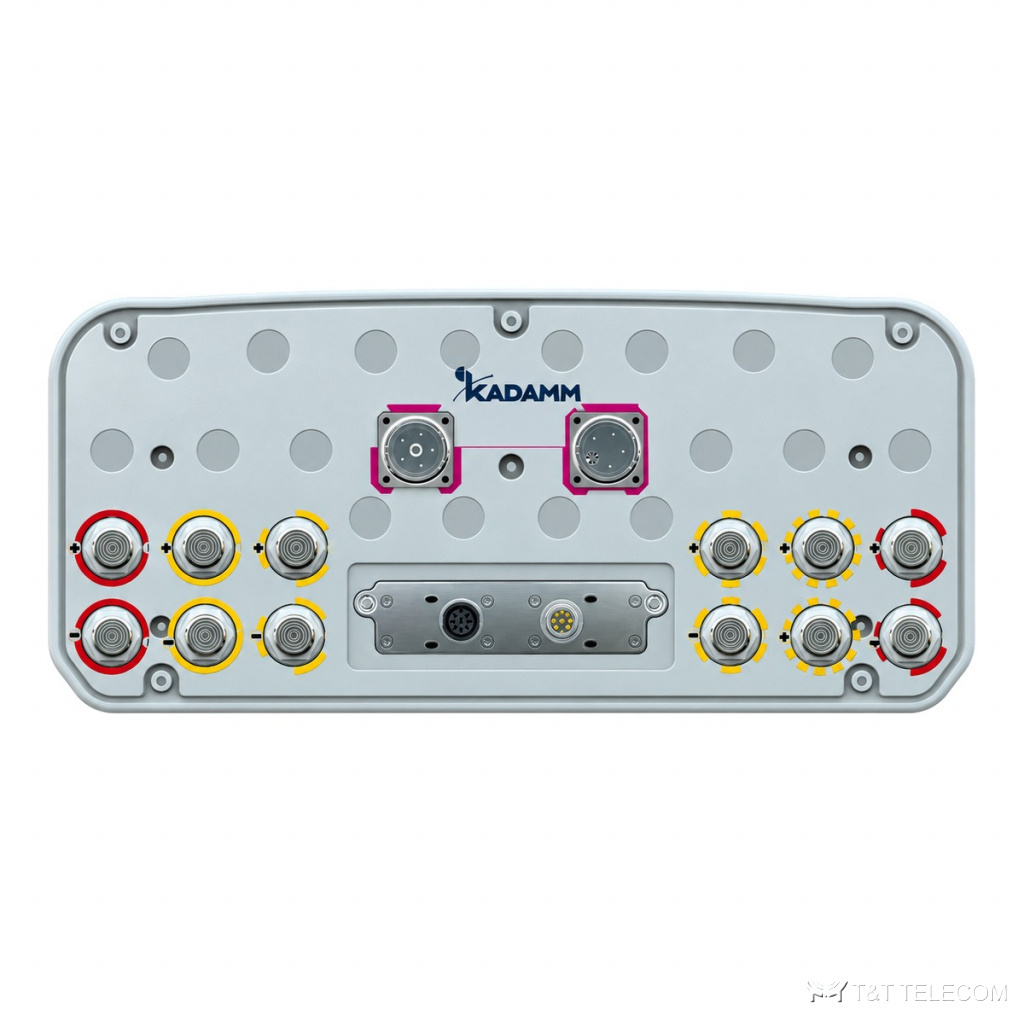

КСВН K861186R22v01 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K861186R22v01 — 400 Вт. Разъёмы K861186R22v01: TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K861186R22v01 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.
Конструкция K861186R22v01: габариты 2680 × 499 × 198 мм; масса 51 кг и ещё 8,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1485 / 435 / 1670 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K861186R22v01 заземлены по постоянному току, статический заряд стекает на опору.
Для каких задач
- Через K861186R22v01 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — K861186R22v01.
- Добавление диапазонов на существующей площадке через порты K861186R22v01.
- Макросайты операторов на мачтах, трубостойках и крышах (K861186R22v01).
- Для K861186R22v01: модернизация сайта: одна многодиапазонная панель вместо нескольких старых.
- Для K861186R22v01: совместное размещение операторов на разных системах одной антенны.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–4°; ≥25 при наклоне 5–12° |
| Развязка между портами разных поляризаций, дБ | ≥22 |
| Шаг между колонками массива | 43(0,51 λ при 3550 МГц) мм |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° | 86 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,5 | 15 ± 0,6 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5,5° |
| Поляризационная развязка (0°), дБ | ≥15 | |
| Поляризационная развязка (±60°), дБ | ≥8 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,5 ± 0,5 | 16,5 ± 0,6 |
| SPR (±60°), % | ≥90 | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |
TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20 ± 0,5 | 20 ± 0,6 |
| Ширина луча на 0° по уровню −3 дБ | ≤30° | ≤28° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | |
| Усиление луча на ±30°, дБи | 18,3 ± 0,5 | 19 ± 0,6 |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,4 | 15,8 | 16,0 | 16,3 |
| Усиление во всём диапазоне наклонов, дБи | 15,2 ± 0,4 15,6 ± 0,4 15,8 ± 0,4 16,1 ± 0,4 16,2 ± 0,5 16,5 ± 0,6 16,7 ± 0,7 17,1 ± 0,7 | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 4° | 65 ± 5° | 65 ± 6° | 67 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 0,8° | 8,3 ± 0,5° | 8,1 ± 0,6° | 7,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 19 | более 19 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,4 | 16,7 | 16,9 | 17,3 |
| Усиление во всём диапазоне наклонов, дБи | 15,2 ± 0,4 15,6 ± 0,4 15,8 ± 0,4 16,1 ± 0,4 16,2 ± 0,5 16,5 ± 0,6 16,7 ± 0,7 17,1 ± 0,7 | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 67 ± 6° | 61 ± 5° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,0 ± 0,6° | 6,1 ± 0,6° | 5,4 ± 0,6° | 5,0 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | Y2//Y3 ≥ 25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Система 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 15,6 | 16,5 | 16,9 | 17,2 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,5 | 16,3 ± 0,5 | 16,7 ± 0,5 | 17,0 ± 0,6 | 17,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 63 ± 5° | 65 ± 6° | 63 ± 5° | 60 ± 5° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,3 ± 0,6° | 6,6 ± 0,6° | 5,9 ± 0,6° | 5,4 ± 0,6° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | более 20 | более 20 | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 14 | более 15 | более 15 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Развязка между входами разных систем, дБ | ≥28 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Блок RET | KADAMM RET-800132112 | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 499 × 198 мм |
| Размеры упаковки | 3120 × 620 × 330 мм |
| Масса антенны | 51 кг |
| Масса монтажного комплекта | 8,4 кг |
| Масса в упаковке | 67,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1485 / 435 / 1670 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K861186R22v01 — 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
- Усиление K861186R22v01 — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K861186R22v01: в горизонтальной плоскости 65°/65°/65°, в вертикальной ≥6° / ≥5,5°.
- Наклон луча K861186R22v01: 2–12°.
- Под разъёмы K861186R22v01 (20×4.3-10) подбирают джамперы и переходы.
- Монтаж K861186R22v01: Ø50–Ø115 мм; ветровая нагрузка 1485 / 435 / 1670 Н.
- Габариты и масса K861186R22v01: 2680 × 499 × 198 мм, 51 кг.
- Число входов K861186R22v01 — 20: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K861186R22v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K861186R22v01 — не выше 400 Вт, с запасом на пиковые значения.
- Если на K861186R22v01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.
Поставка и документы
Поставляем KADAMM K861186R22v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K861186R22v01?
17,5 дБи. Ширина луча — 65°/65°/65°.
Как крепится K861186R22v01?
На трубу Ø50–Ø115 мм комплектным кронштейном.
Что нужно для подбора K861186R22v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861186R22v01.
Сколько радиомодулей подключается к K861186R22v01?
Входов 20; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K861186R22v01 подключается до 10 модулей.
Можно ли менять наклон K861186R22v01 после монтажа?
Да, электрический наклон K861186R22v01 регулируется в пределах 2–12° дистанционно через привод RET.
Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K861186R22v01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
