Модель KADAMM K861176R41 — антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше K861176R41 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K861176R41: полоса 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 16,5 дБи; ширина луча 65°/65°/65°; поляризация ± 45°; разъёмы 20×4.3-10; мощность до 400 Вт.

Принцип работы и конструкция

Внутри K861176R41 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K861176R41 уходит вперёд, в один сектор соты. Рабочая полоса K861176R41 — TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Усиление K861176R41 — 16,5 дБи, это 14,3 дБд относительно полуволнового вибратора. Горизонтальный луч K861176R41 — 65°/65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K861176R41 — не менее 6,5°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K861176R41 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. У K861176R41 20 входов. Электрический наклон K861176R41 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K861176R41 добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K861176R41: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5°.

Отношение излучения вперёд и назад у K861176R41 — не менее 23 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K861176R41 — не менее 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K861176R41 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K861176R41 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K861176R41 — 400 Вт. Разъёмы K861176R41: TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K861176R41 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K861176R41: габариты 2080 × 499 × 198 мм; масса 45,3 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K861176R41 заземлены по постоянному току, статический заряд стекает на опору.

Область применения

  • Через K861176R41 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
  • Сельские и трассовые соты, где нужна дальность — K861176R41.
  • Добавление диапазонов на существующей площадке через порты K861176R41.
  • Макросайты операторов на мачтах, трубостойках и крышах (K861176R41).
  • Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K861176R41.
  • Для K861176R41: совместное размещение операторов на разных системах одной антенны.

Технические характеристики

Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–12°
Допуск электрического наклона± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥20 при наклоне 2–4°; ≥25 при наклоне 5–12°
Развязка между портами разных поляризаций, дБ≥ 22

TDD: одноколонный луч

Параметр2300–2690 МГц3300–3800 МГц

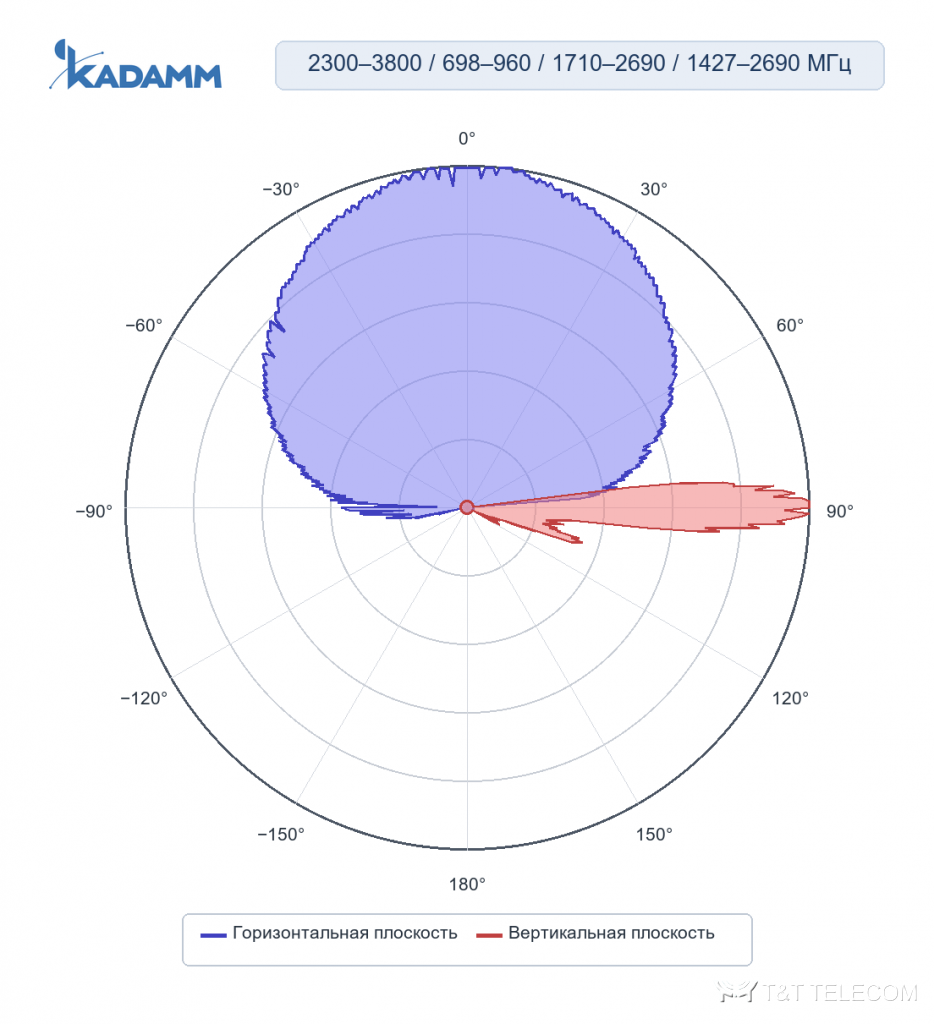

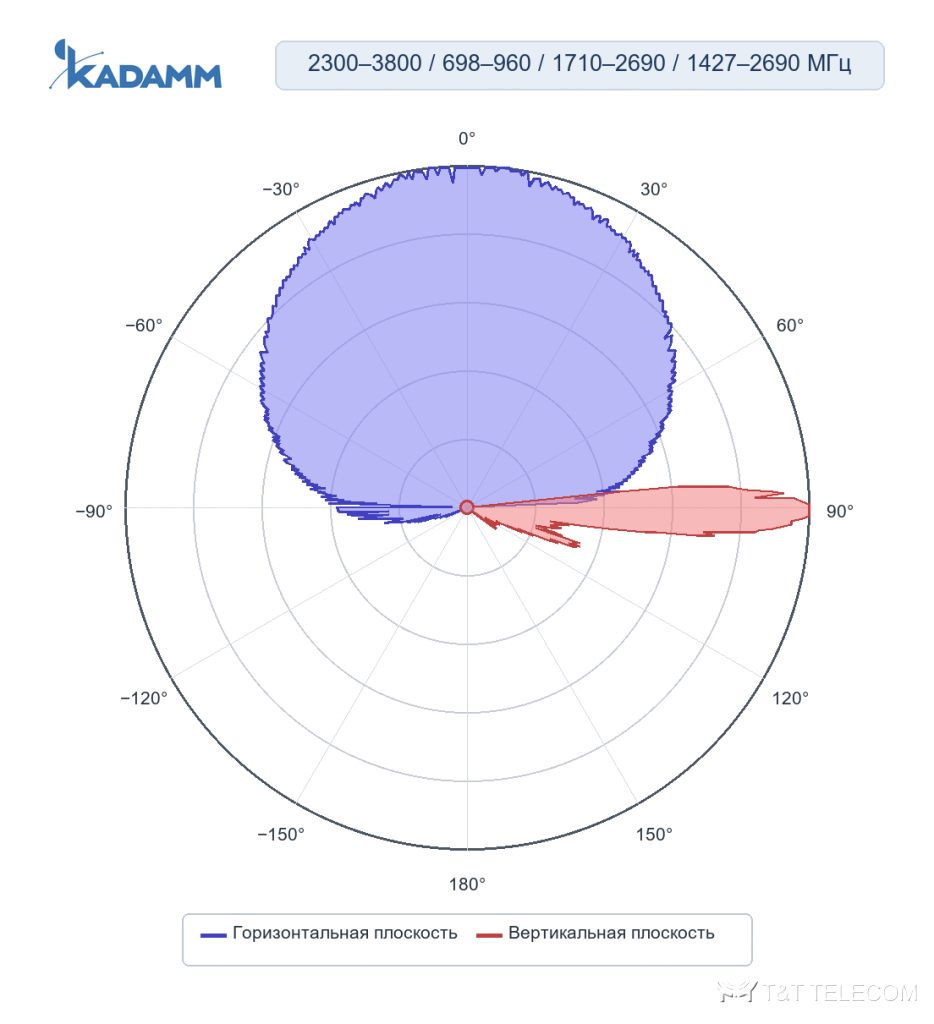

Ширина ДН по уровню −3 дБ, горизонтальная плоскость90 ± 15°60 ± 15°
Коэффициент усиления, дБи14,5 ± 0,815 ± 0,8
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥6,5°≥4,5°
Поляризационная развязка (0°), дБ≥15
Поляризационная развязка (±60°), дБ≥8
Коэффициент защитного действия (вперёд/назад), дБ≥23
Подавление первого бокового лепестка (вертикальная плоскость), дБ≥15

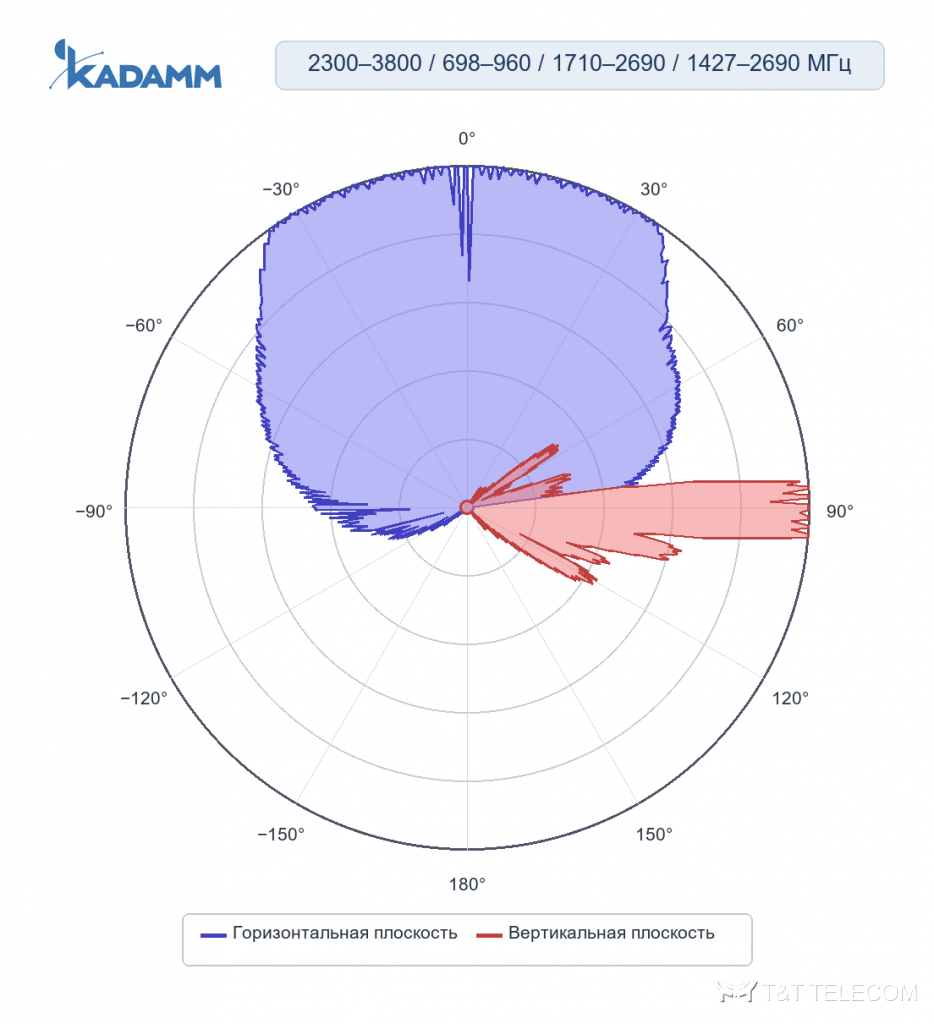

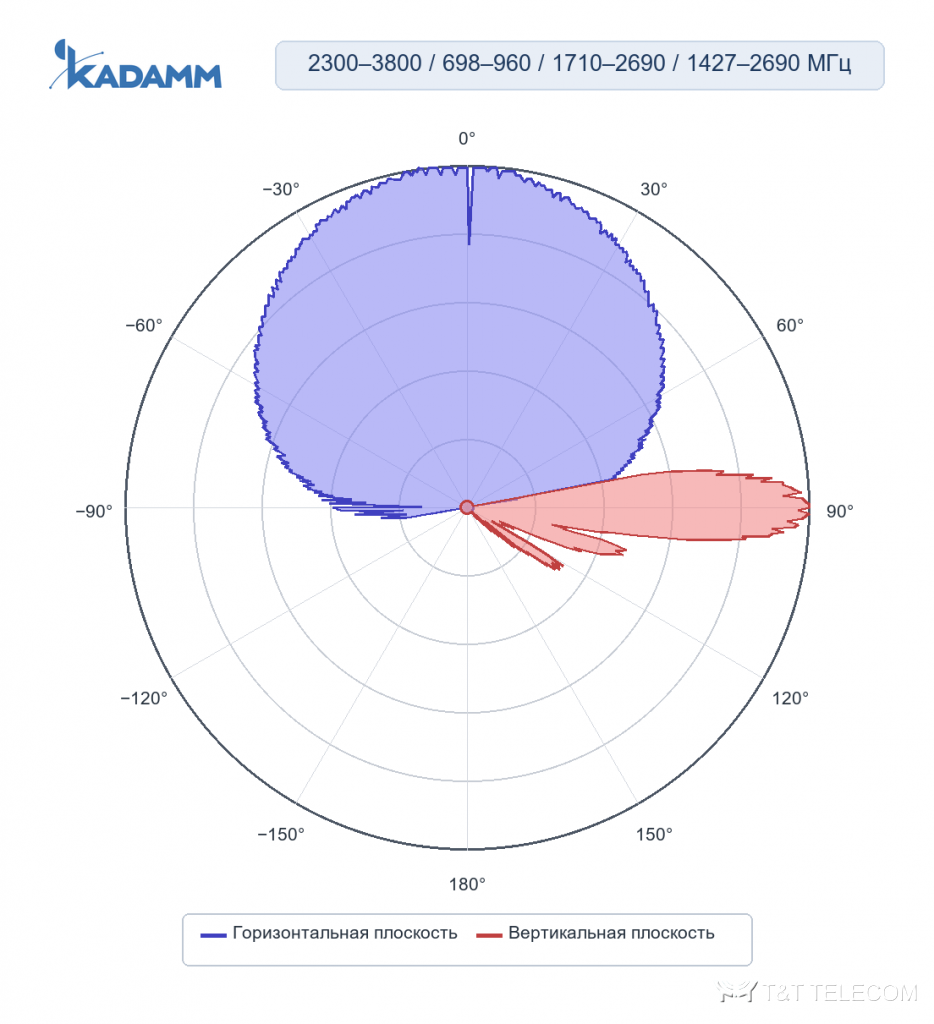

TDD: широковещательный луч (BCH)

Параметр2300–2690 МГц3300–3800 МГц
Коэффициент усиления, дБи16,5 ± 0,816,5 ± 0,8
SPR (±60°), %≥90
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥6,5°≥4,5°
Коэффициент защитного действия (вперёд/назад), дБ≥25

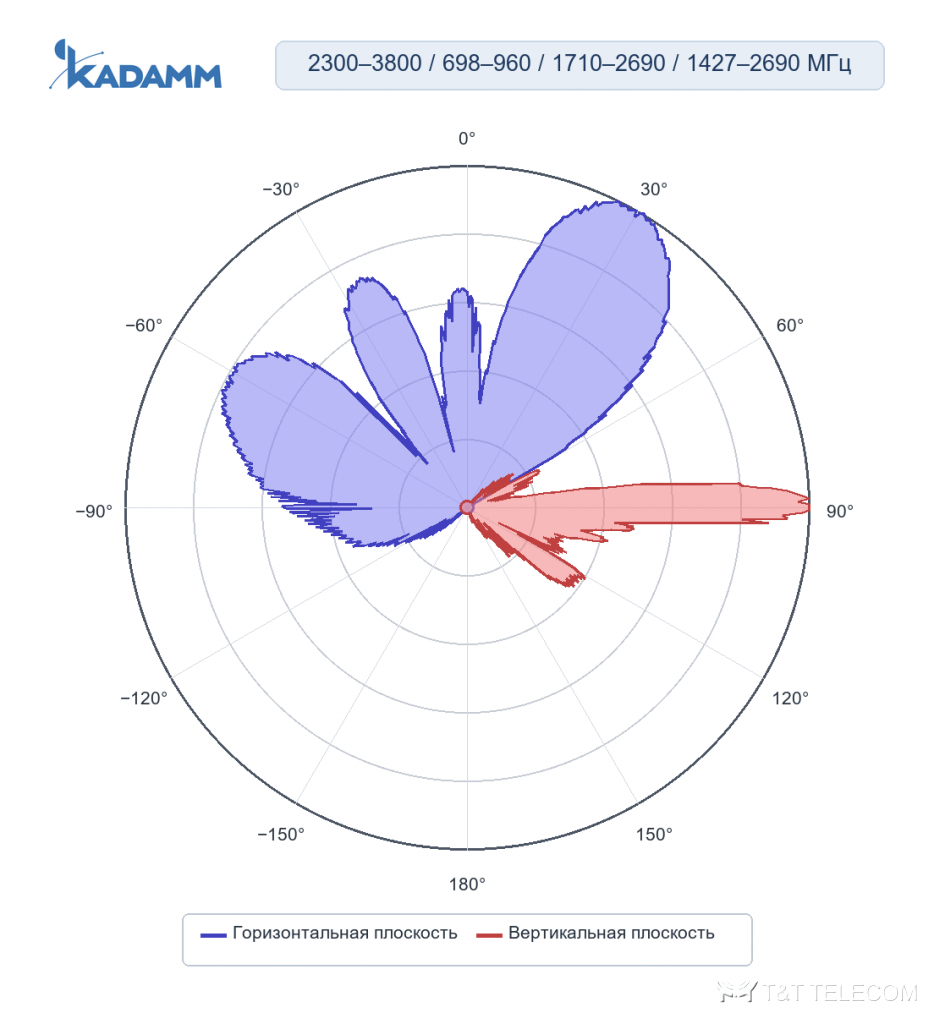

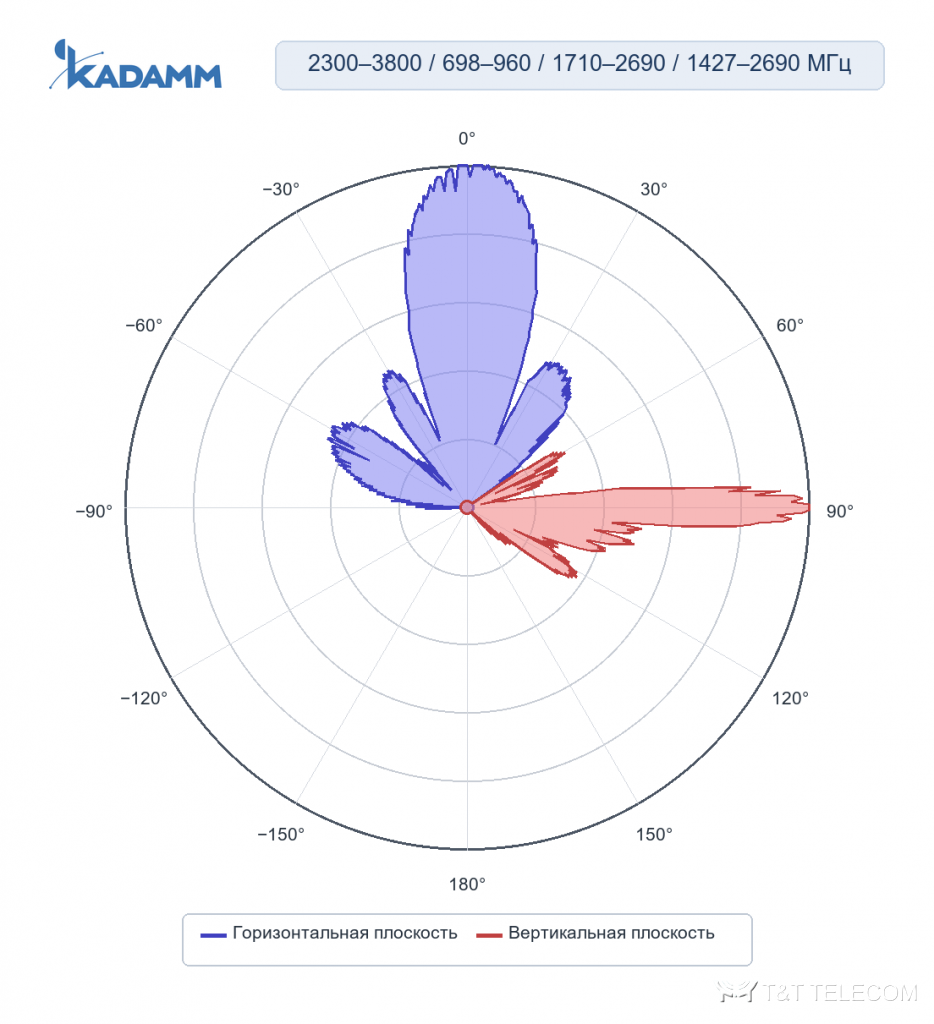

TDD: сервисный луч

Параметр2300–2690 МГц3300–3800 МГц
Усиление луча на 0°, дБи20,3 ± 0,821 ± 0,8
Ширина луча на 0° по уровню −3 дБ≤30°≤28°
Подавление боковых лепестков луча на 0°, дБ≥10
Поляризационная развязка луча на 0° (осевая), дБ≥18
Коэффициент защитного действия луча на 0°, дБ≥25
Усиление луча на ±30°, дБи18,3 ± 0,819,5 ± 0,8

Массив R1/R2: 2×698–960 МГц

Параметр698–803 МГц790–862 МГц824–894 МГц880–960 МГц
Поляризация±45°
Усиление при среднем наклоне, дБи14,314,815,215,5
Усиление во всём диапазоне наклонов, дБи14,2 ± 0,5 14,7 ± 0,5 15 ± 0,5 15,3 ± 0,5 14,9 ± 0,5 15,2 ± 0,5 15,7 ± 0,5 15,4 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость68 ± 5°66 ± 4°65 ± 5°64 ± 4°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11 ± 0,9°9,9 ± 0,6°9,6 ± 0,5°9,1 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 21более 23более 25более 24
Поляризационная развязка (кроссполяризационная), дБболее 17более 17более 17более 18
Подавление первого бокового лепестка, дБболее 15более 16более 16более 16
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБR1//R2≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)400 Вт
ГрозозащитаЗаземление по постоянному току

Массив Y2/Y4: 2×1710–2690 МГц

Параметр1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Поляризация±45°
Усиление при среднем наклоне, дБи15,015,416,015,7
Усиление во всём диапазоне наклонов, дБи14,2 ± 0,5 14,7 ± 0,5 15 ± 0,5 15,3 ± 0,5 14,9 ± 0,5 15,2 ± 0,5 15,7 ± 0,5 15,4 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость68 ± 6°67 ± 6°61 ± 5°58 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,8 ± 0,6°8 ± 0,5°7,1 ± 0,5°6,3 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 25более 25более 25более 23
Поляризационная развязка (кроссполяризационная), дБболее 17более 18более 17более 16
Подавление первого бокового лепестка, дБболее 15
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБболее 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
ГрозозащитаЗаземление по постоянному току

Система 2×1427–2690 МГц

Параметр1427–1518 МГц1710–1990 МГц1920–2200 МГц2200–2490 МГц2490–2690 МГц
Поляризация±45°
Усиление при среднем наклоне, дБи14,214,915,315,815,6
Усиление во всём диапазоне наклонов, дБи14,0 ± 0,514,7 ± 0,515,1 ± 0,615,5 ± 0,815,3 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость63 ± 5°67 ± 6°64 ± 5°61 ± 4°59 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость12,3 ± 1,0°9,4 ± 1,0°8,6 ± 0,8°7,6 ± 0,7°6,6 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 25более 26более 25более 25более 25
Поляризационная развязка (кроссполяризационная), дБболее 17более 22более 20более 21более 19
Подавление первого бокового лепестка, дБболее 17более 17более 16более 15более 15
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБболее 25
Развязка между входами разных систем, дБболее 28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
Блок RETKADAMM RET-800132112
Протокол RETAISG 2.0/3GPP
ГрозозащитаЗаземление по постоянному току

Механика и условия эксплуатации

ПараметрЗначение

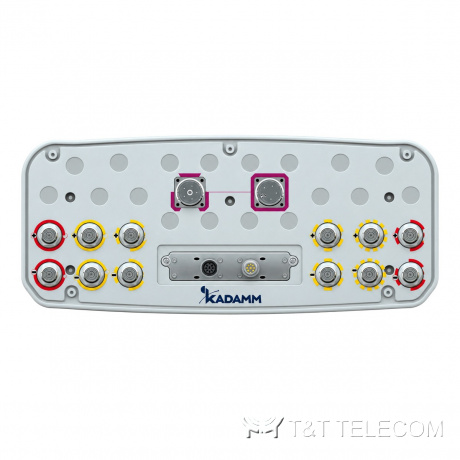

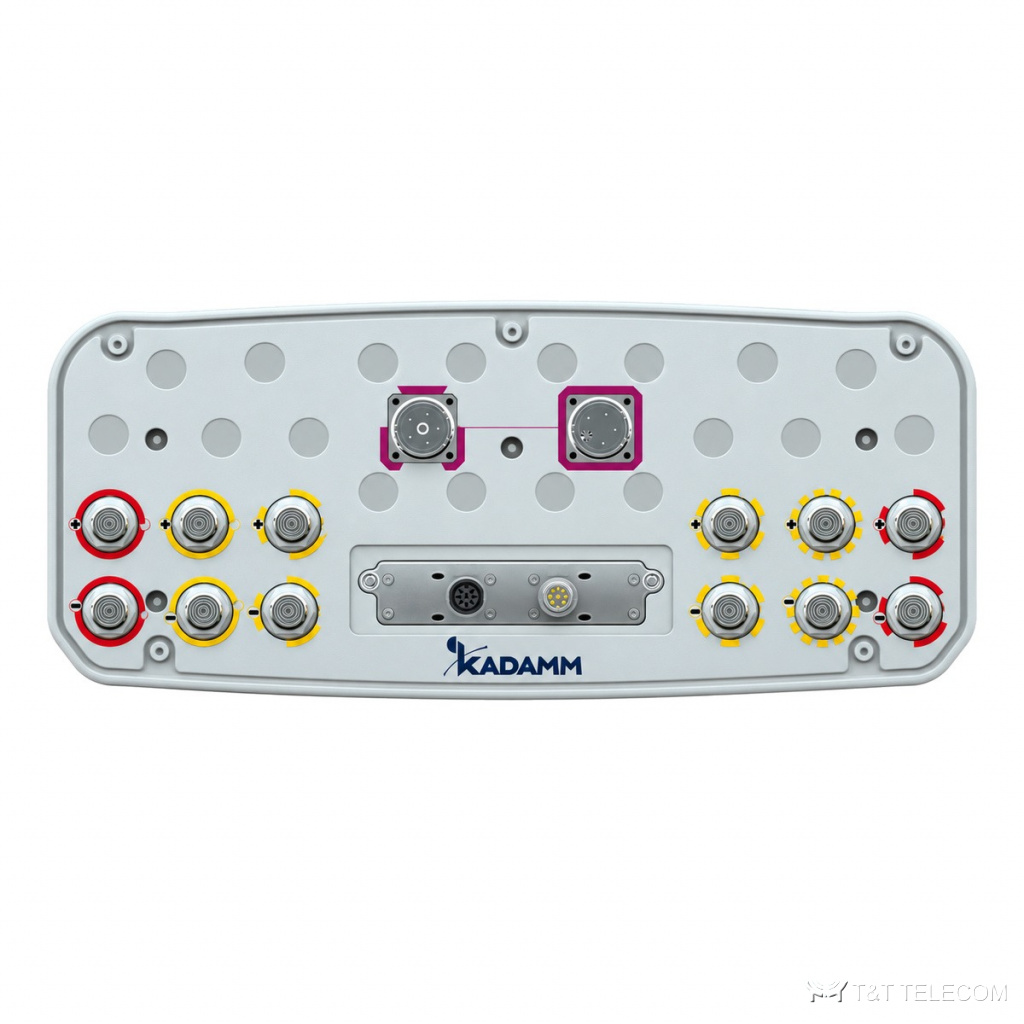

РазъёмыTDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)2080 × 499 × 198 мм
Размеры упаковки2465 × 620 × 350 мм
Масса антенны45,3 кг
Масса монтажного комплекта5,4 кг
Масса в упаковке56,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)1100 / 325 / 1240 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–10°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Подбор под объект

  • Сверьте частоты своей сети с полосой K861176R41 — 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
  • Коэффициент усиления K861176R41 — 16,5 дБи; больше усиление — уже луч.
  • Ширина луча K861176R41: в горизонтальной плоскости 65°/65°/65°, в вертикальной ≥6,5° / ≥4,5°.
  • Наклон луча K861176R41: 2–12°.
  • Разъёмы K861176R41 — 20×4.3-10; кабельные сборки готовят под них заранее.
  • Монтаж K861176R41: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
  • Габариты и масса K861176R41: 2080 × 499 × 198 мм, 45,3 кг.
  • Число входов K861176R41 — 20: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
  • Наклон K861176R41 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
  • Суммарная мощность передатчиков на входе K861176R41 — не выше 400 Вт, с запасом на пиковые значения.
  • Если на K861176R41 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K861176R41 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Как крепится K861176R41?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K861176R41?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861176R41.

Какие частоты поддерживает K861176R41?
Рабочая полоса K861176R41 — 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Сколько радиомодулей подключается к K861176R41?
Входов 20; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K861176R41 подключается до 10 модулей.

Можно ли менять наклон K861176R41 после монтажа?
Да, электрический наклон K861176R41 регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K861176R41, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
