Модель KADAMM K861176R31v01 — антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше K861176R31v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K861176R31v01: полоса 2490–3800 МГц и 698–960 МГц и 1710–2690 МГц; усиление 16,5 дБи; ширина луча 65°/65°/65°; поляризация ± 45°; разъёмы 20×4.3-10; мощность до 400 Вт.
Устройство и принцип работы
Секторная панель K861176R31v01 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K861176R31v01 — TDD 2490–2690 / 3300–3800 + FDD 2×698–960 / 4×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление K861176R31v01 — 16,5 дБи, это 14,3 дБд относительно полуволнового вибратора. Горизонтальный луч K861176R31v01 — 65°/65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K861176R31v01 — 7,9 ± 0,5°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K861176R31v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. У K861176R31v01 20 входов. Развязка между системами K861176R31v01 — не менее 25 дБ.
Электрический наклон K861176R31v01 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K861176R31v01 добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K861176R31v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,7°.
Отношение излучения вперёд и назад у K861176R31v01 — не менее 22 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K861176R31v01 — не менее 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K861176R31v01 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН K861176R31v01 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K861176R31v01 — 400 Вт. Разъёмы K861176R31v01: TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K861176R31v01 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.
Конструкция K861176R31v01: габариты 2080 × 499 × 198 мм; масса 38 кг и ещё 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K861176R31v01 заземлены по постоянному току, статический заряд стекает на опору.
Для каких задач
- Диапазоны K861176R31v01: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K861176R31v01 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K861176R31v01 без смены опоры.
- Макросайты операторов на мачтах, трубостойках и крышах (K861176R31v01).
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K861176R31v01.
- Совместное размещение операторов на разных системах одной антенны — K861176R31v01.
Технические характеристики
Массив TDD (beamforming) 2490–2690 / 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥22 |
TDD: одноколонный луч
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,5 | 15,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,9 ± 0,5° | 5,8 ± 0,5° |
| Поляризационная развязка (0°), дБ | ≥15 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
TDD: широковещательный луч (BCH)
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,5 ± 0,7 | 16,5 ± 0,8 |
| SPR (±60°), % | ≥90 | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,9 ± 0,5° | 5,8 ± 0,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
TDD: сервисный луч
| Параметр | 2490–2690 МГц | 3300–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20 ± 0,8 | 21 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | ≤28° | |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,0 | 14,6 | 14,9 | 15,1 |
| Усиление во всём диапазоне наклонов, дБи | 13,9 ± 0,6 | 14,5 ± 0,5 | 14,8 ± 0,5 | 15,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 5° | 65 ± 5° | 64 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11 ± 0,9° | 9,9 ± 0,6° | 9,6 ± 0,5° | 9,1 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 22 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,0 | 15,4 | 16,0 | 15,7 |
| Усиление во всём диапазоне наклонов, дБи | 14,9 ± 0,5 | 15,2 ± 0,5 | 15,7 ± 0,5 | 15,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 67 ± 6° | 61 ± 6° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,2 ± 0,6° | 8,3 ± 0,5° | 7,3 ± 0,5° | 6,6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y4: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,9 | 15,3 | 15,8 | 15,6 |
| Усиление во всём диапазоне наклонов, дБи | 14,7 ± 0,5 | 15,1 ± 0,6 | 15,5 ± 0,8 | 15,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 67 ± 6° | 61 ± 6° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 1,0° | 8,0 ± 0,8° | 7,0 ± 0,7° | 6,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Блок RET | KADAMM RET-800132112 | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|

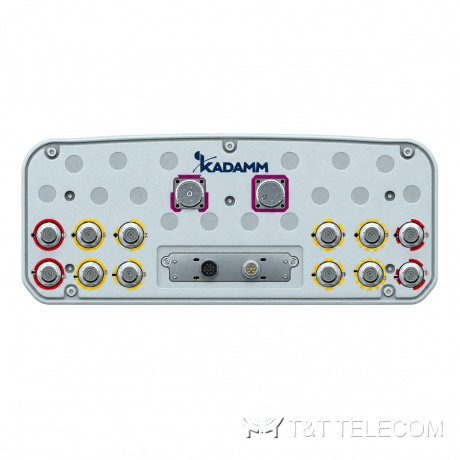

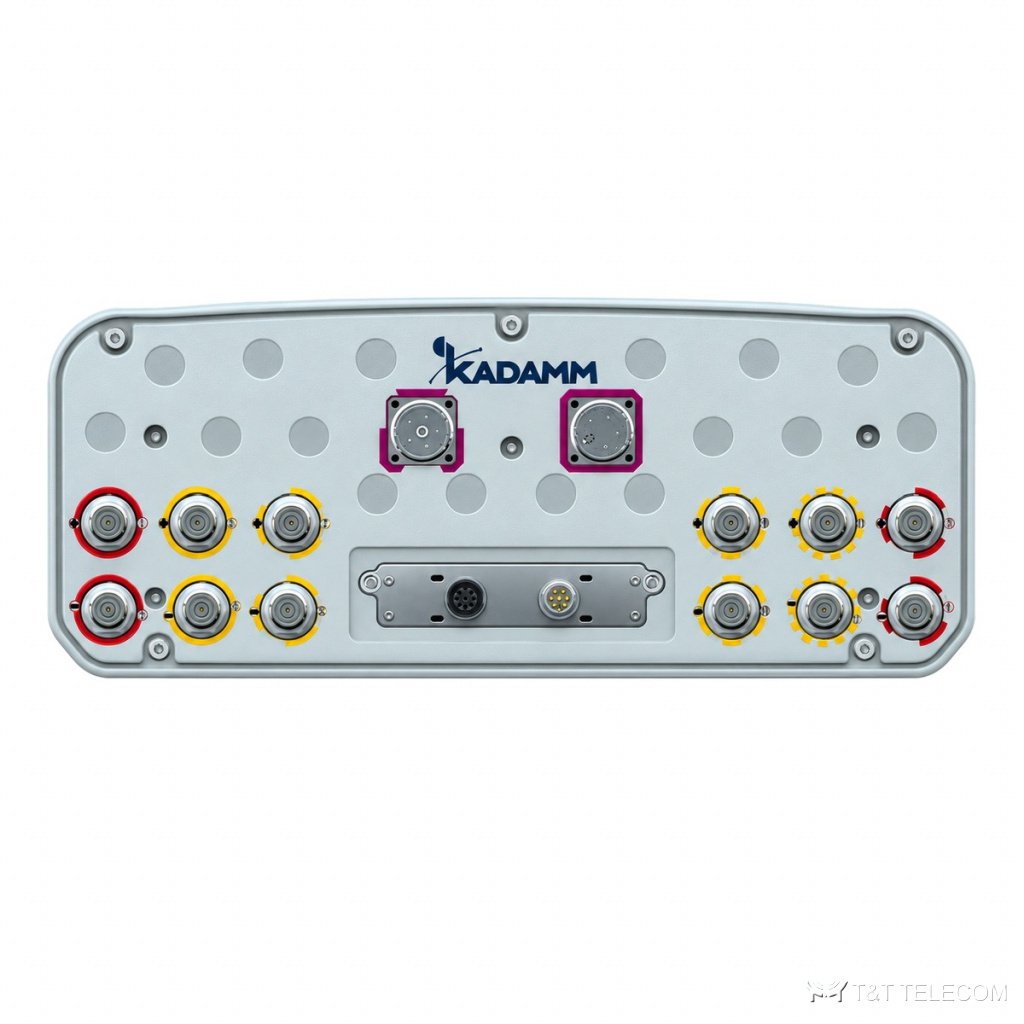

| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2465 × 620 × 350 мм |
| Масса антенны | 38 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 51 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K861176R31v01 — 2490–3800 МГц и 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K861176R31v01 — 16,5 дБи; больше усиление — уже луч.
- Ширина луча K861176R31v01: в горизонтальной плоскости 65°/65°/65°, в вертикальной 7,9 ± 0,5° / 5,8 ± 0,5°.
- Наклон луча K861176R31v01: 2–12°.
- Под разъёмы K861176R31v01 (20×4.3-10) подбирают джамперы и переходы.
- Монтаж K861176R31v01: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
- Габариты и масса K861176R31v01: 2080 × 499 × 198 мм, 38 кг.
- Число входов K861176R31v01 — 20: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K861176R31v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K861176R31v01 — не выше 400 Вт, с запасом на пиковые значения.
- Если на K861176R31v01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка и документы
KADAMM K861176R31v01 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K861176R31v01?
16,5 дБи. Ширина луча — 65°/65°/65°.
Как крепится K861176R31v01?
На трубу Ø50–Ø115 мм комплектным кронштейном.
Что нужно для подбора K861176R31v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861176R31v01.
Сколько радиомодулей подключается к K861176R31v01?
Входов 20; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K861176R31v01 подключается до 10 модулей.
Можно ли менять наклон K861176R31v01 после монтажа?
Да, электрический наклон K861176R31v01 регулируется в пределах 2–12° дистанционно через привод RET.
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K861176R31v01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
