KADAMM K861176R31 — антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача K861176R31 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K861176R31: полоса 2300–2690 МГц и 690–960 МГц и 1695–2690 МГц; усиление 17,7 дБи; ширина луча 65°/65°/65°; поляризация ± 45°; разъёмы 18×4.3-10; мощность до 400 Вт.
Устройство и принцип работы
Секторная панель K861176R31 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K861176R31 — TDD 2300–2690 + FDD 2×690–960 / 3×1695–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Коэффициент усиления K861176R31 составляет 17,7 дБи (15,5 дБд). Горизонтальный луч K861176R31 — 65°/65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K861176R31 — 8,3 ± 0,9°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K861176R31 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. У K861176R31 18 входов. Развязка между системами K861176R31 — не менее 25 дБ.
Электрический наклон K861176R31 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K861176R31 добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0 / 3GPP TS 25.461 — угол меняют командой со станции, подъём на опору не нужен. Пример для K861176R31: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,9°.
Отношение излучения вперёд и назад у K861176R31 — не менее 22 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K861176R31 — не менее 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K861176R31 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

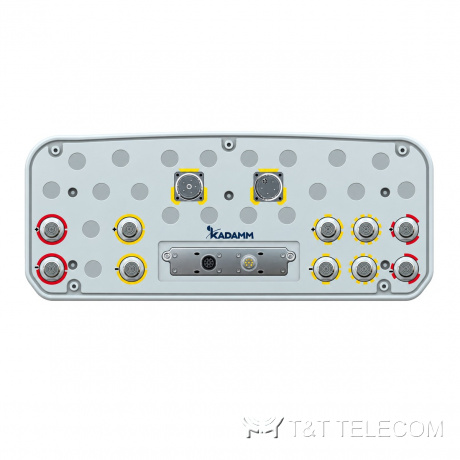

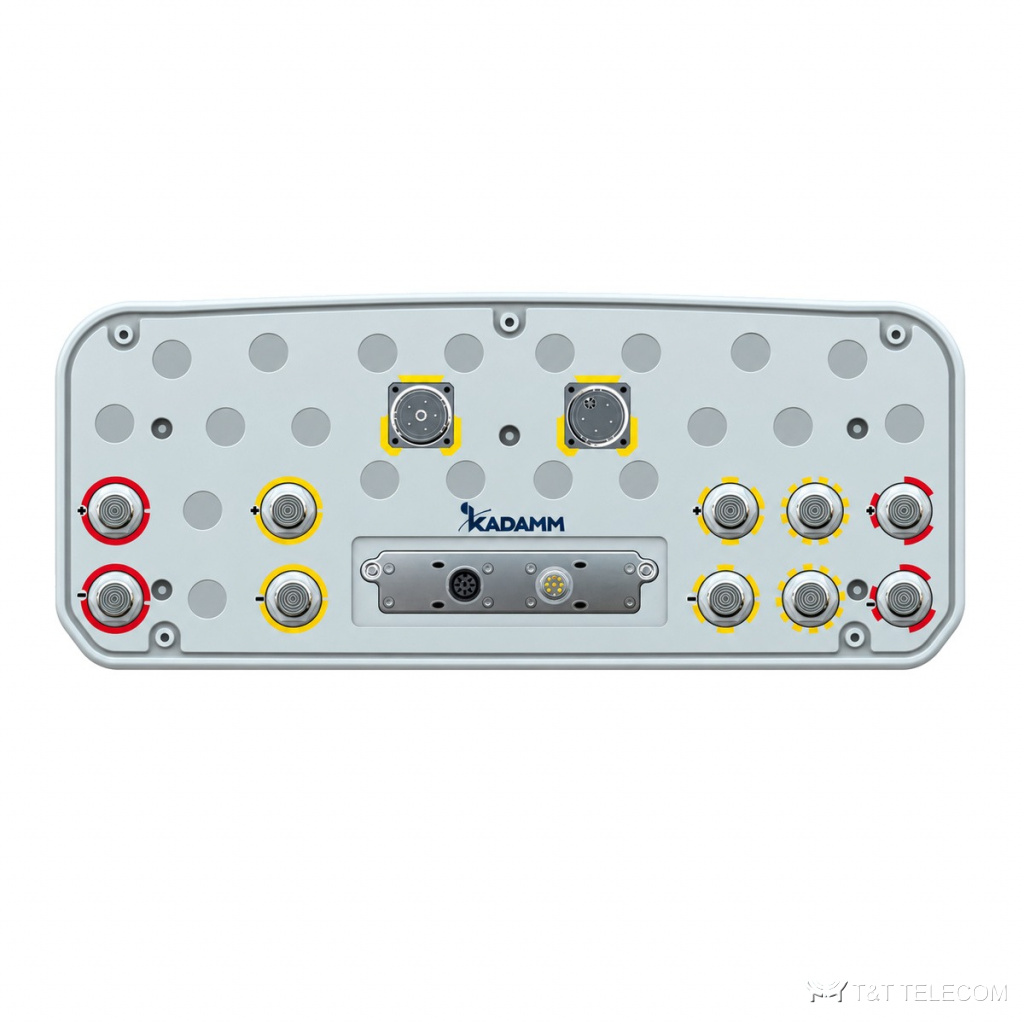

КСВН K861176R31 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K861176R31 — 400 Вт. Разъёмы K861176R31: TDD:1 × вилка MQ4+MQ5; FDD:10 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K861176R31 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.
Конструкция K861176R31: габариты 2080 × 499 × 198 мм; масса 40 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K861176R31 заземлены по постоянному току, статический заряд стекает на опору.
Где применяют
- Диапазоны K861176R31: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K861176R31 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K861176R31.
- Макросайты операторов на мачтах, трубостойках и крышах (K861176R31).
- Для K861176R31: модернизация сайта: одна многодиапазонная панель вместо нескольких старых.
- Совместное размещение операторов на разных системах одной антенны — K861176R31.
Технические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
TDD: одноколонный луч
| Параметр | 2300–2690 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° |
| Коэффициент усиления, дБи | 14,5 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,3 ± 0,9° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |

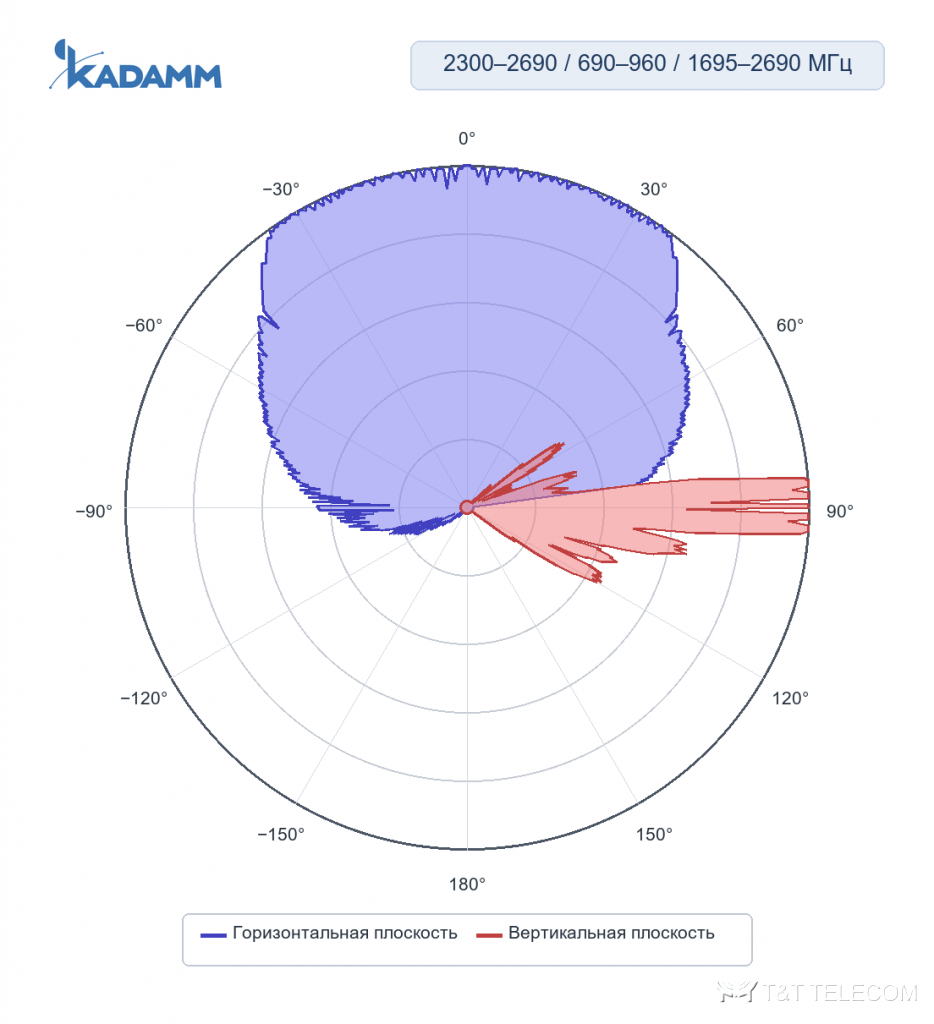

TDD: широковещательный луч (BCH)
| Параметр | 2300–2690 МГц |
|---|---|
| Коэффициент усиления, дБи | 16 ± 1 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,3 ± 0,9° |
| Поляризационная развязка (0°), дБ | ≥18 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |

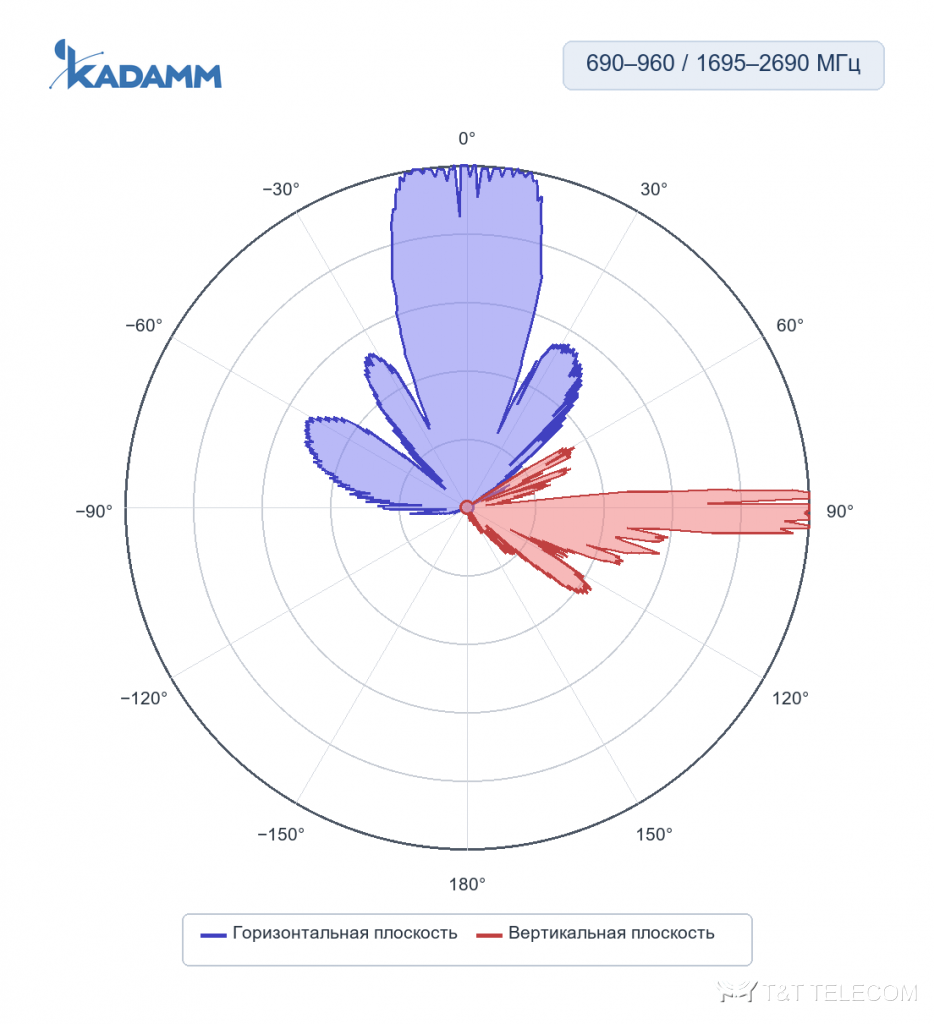

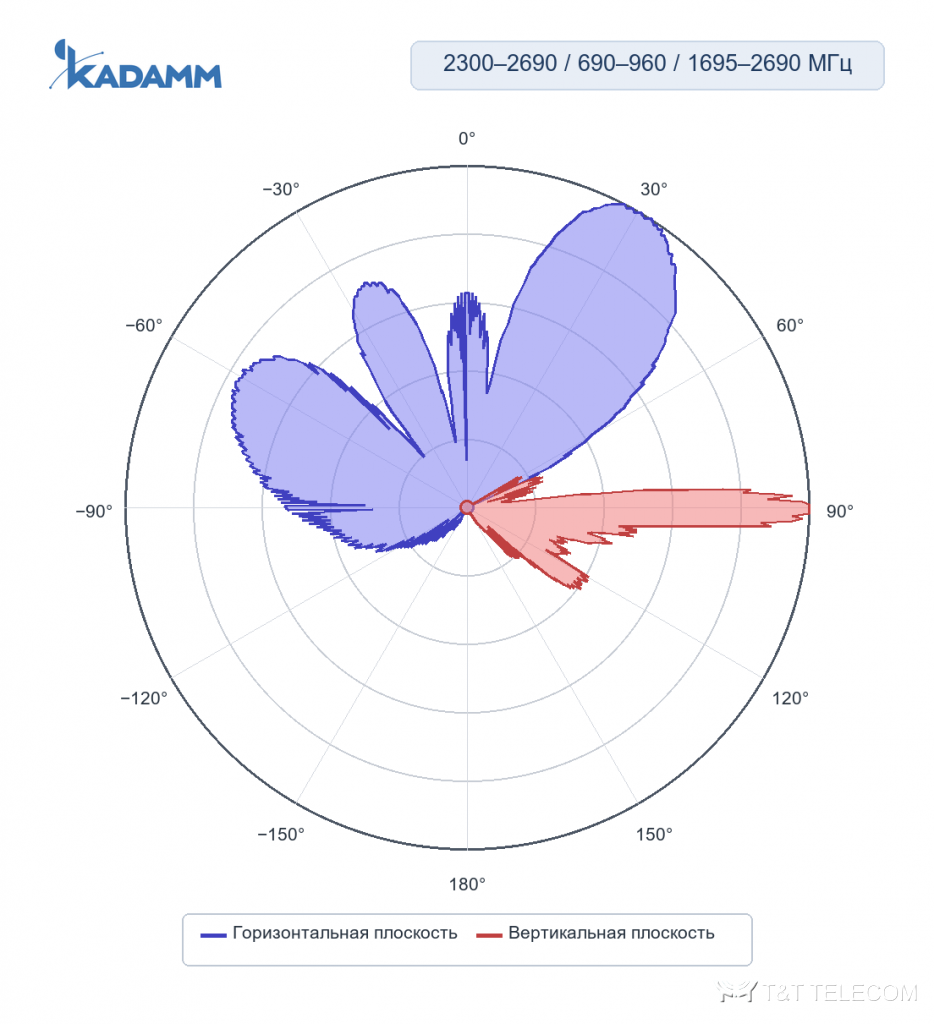

TDD: сервисный луч
| Параметр | 2300–2690 МГц |
|---|---|
| Усиление луча на 0°, дБи | 19,7 ± 1 |
| Ширина луча на 0° по уровню −3 дБ | 24 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 |
| Усиление луча на ±30°, дБи | 18 ± 1 |

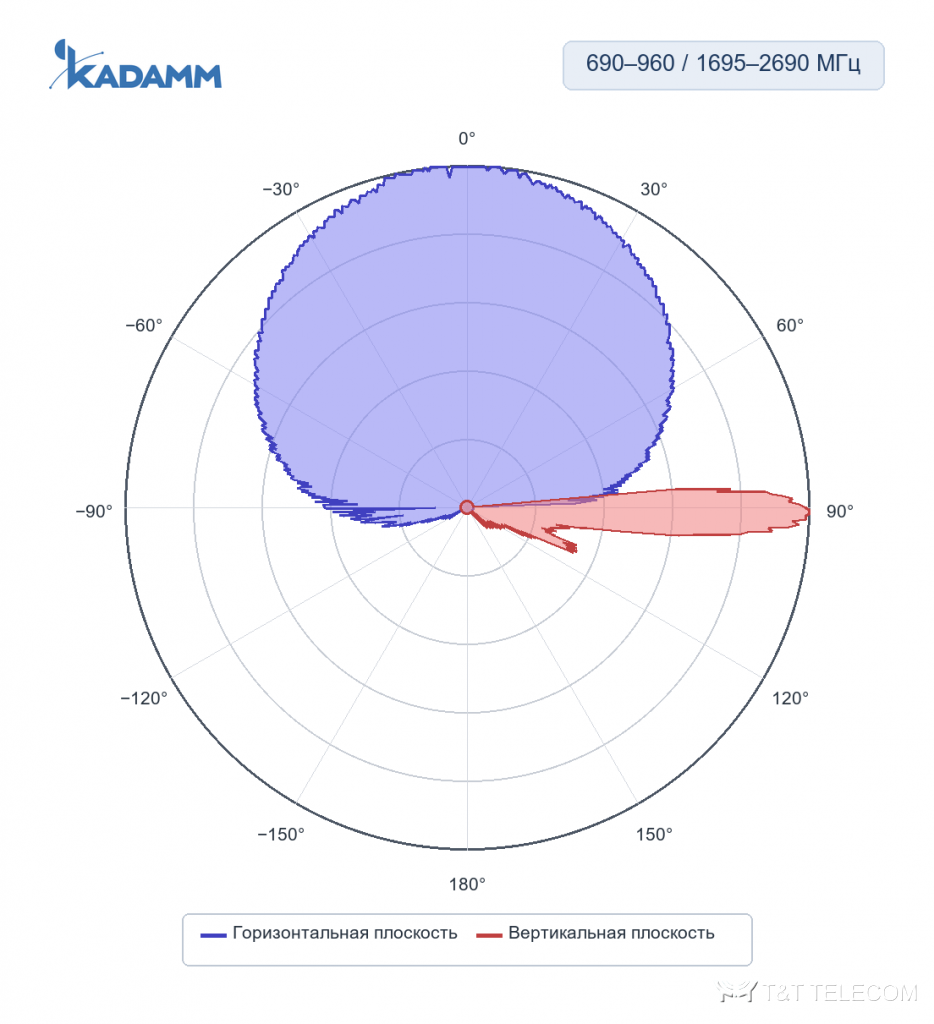

Массив R1/R2: 2×690–960 МГц
| Параметр | 690–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,0 | 14,5 | 14,9 | 15,5 |
| Усиление во всём диапазоне наклонов, дБи | 13,9 ± 0,6 | 14,3 ± 0,5 | 14,8 ± 0,6 | 15,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 4° | 67 ± 4° | 66 ± 4° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,4 ± 1° | 10,5 ± 0,7° | 10 ± 0,6° | 9,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 22 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||

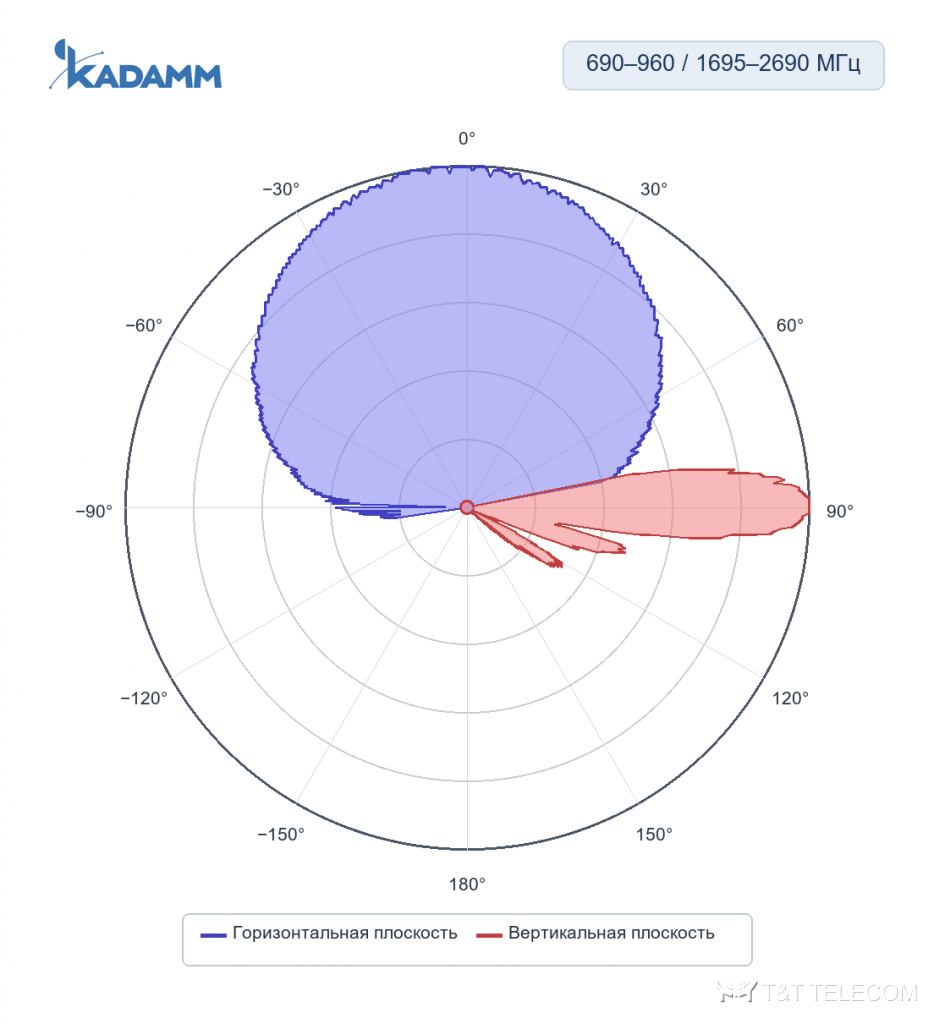

Массив Y1/Y4: 2×1695–2690 МГц
| Параметр | 1695–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,7 | 17,2 | 17,7 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,4 | 17,0 ± 0,6 | 17,5 ± 0,8 | 17,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 66 ± 5° | 63 ± 5° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,6 ± 0,5° | 5,9 ± 0,5° | 5,4 ± 0,4° | 4,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 23 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Блок RET | KADAMM RET-800132112 | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||

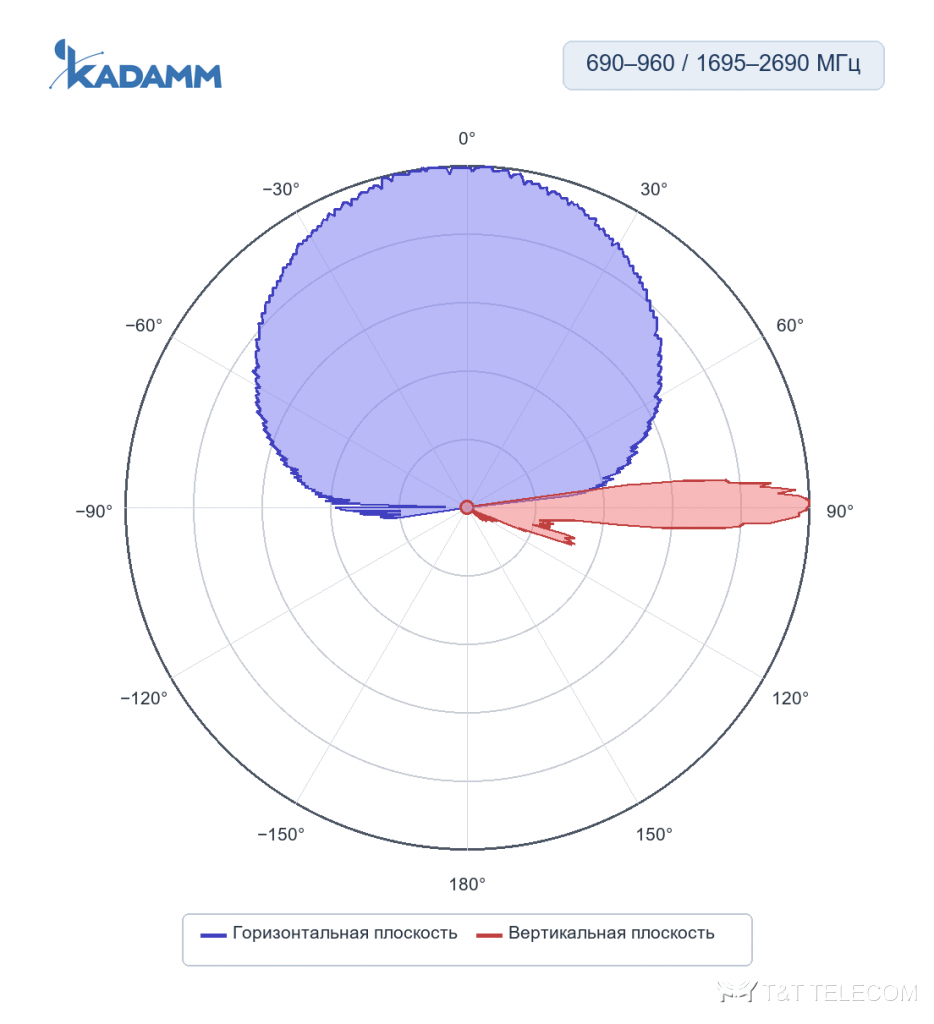

Массив Y3: 1695–2690 МГц
| Параметр | 1695–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15 | 15,4 | 15,6 | 15,7 |
| Усиление во всём диапазоне наклонов, дБи | 14,9 ± 0,5 | 15,2 ± 0,5 | 15,4 ± 0,5 | 15,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 65 ± 5° | 63 ± 5° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 1,0° | 8,4 ± 0,8° | 7,4 ± 0,7° | 6,6 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 16 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Блок RET | KADAMM RET-800132112 | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:10 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2370 × 565 × 250 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 53 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K861176R31 — 2300–2690 МГц и 690–960 МГц и 1695–2690 МГц.
- Коэффициент усиления K861176R31 — 17,7 дБи; больше усиление — уже луч.
- Ширина луча K861176R31: в горизонтальной плоскости 65°/65°/65°, в вертикальной 8,3 ± 0,9°.
- Наклон луча K861176R31: 2–12°.
- Разъёмы K861176R31 — 18×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K861176R31: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
- Габариты и масса K861176R31: 2080 × 499 × 198 мм, 40 кг.
- Число входов K861176R31 — 18: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K861176R31 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K861176R31 — не выше 400 Вт, с запасом на пиковые значения.
- Если на K861176R31 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM K861176R31 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K861176R31?
17,7 дБи. Ширина луча — 65°/65°/65°.
Как крепится K861176R31?
На трубу Ø50–Ø115 мм комплектным кронштейном.
Что нужно для подбора K861176R31?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861176R31.
Сколько радиомодулей подключается к K861176R31?
Входов 18; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K861176R31 подключается до 9 модулей.
Можно ли менять наклон K861176R31 после монтажа?
Да, электрический наклон K861176R31 регулируется в пределах 2–12° дистанционно через привод RET.
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K861176R31, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
