KADAMM K861176R25 — антенна базовой станции с массивами FDD и TDD в одном корпусе. Задача K861176R25 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K861176R25: полоса 2490–2690 МГц и 698–960 МГц и 1710–2690 МГц; усиление 18 дБи; ширина луча 65°; поляризация ± 45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Как устроена K861176R25
Внутри K861176R25 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K861176R25 уходит вперёд, в один сектор соты. Рабочая полоса K861176R25 — TDD 2490–2690 + FDD 2×698–960 / 2×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление K861176R25 — 18 дБи, это 15,8 дБд относительно полуволнового вибратора. Горизонтальный луч K861176R25 — 65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K861176R25 — 8 ± 0,8°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K861176R25 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. У K861176R25 16 входов. Развязка между системами K861176R25 — не менее 26 дБ.
Электрический наклон K861176R25 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K861176R25 добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0 / 3GPP TS 25.461 — угол меняют командой со станции, подъём на опору не нужен. Пример для K861176R25: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,7°.
Отношение излучения вперёд и назад у K861176R25 — не менее 22 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K861176R25 — не менее 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K861176R25 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

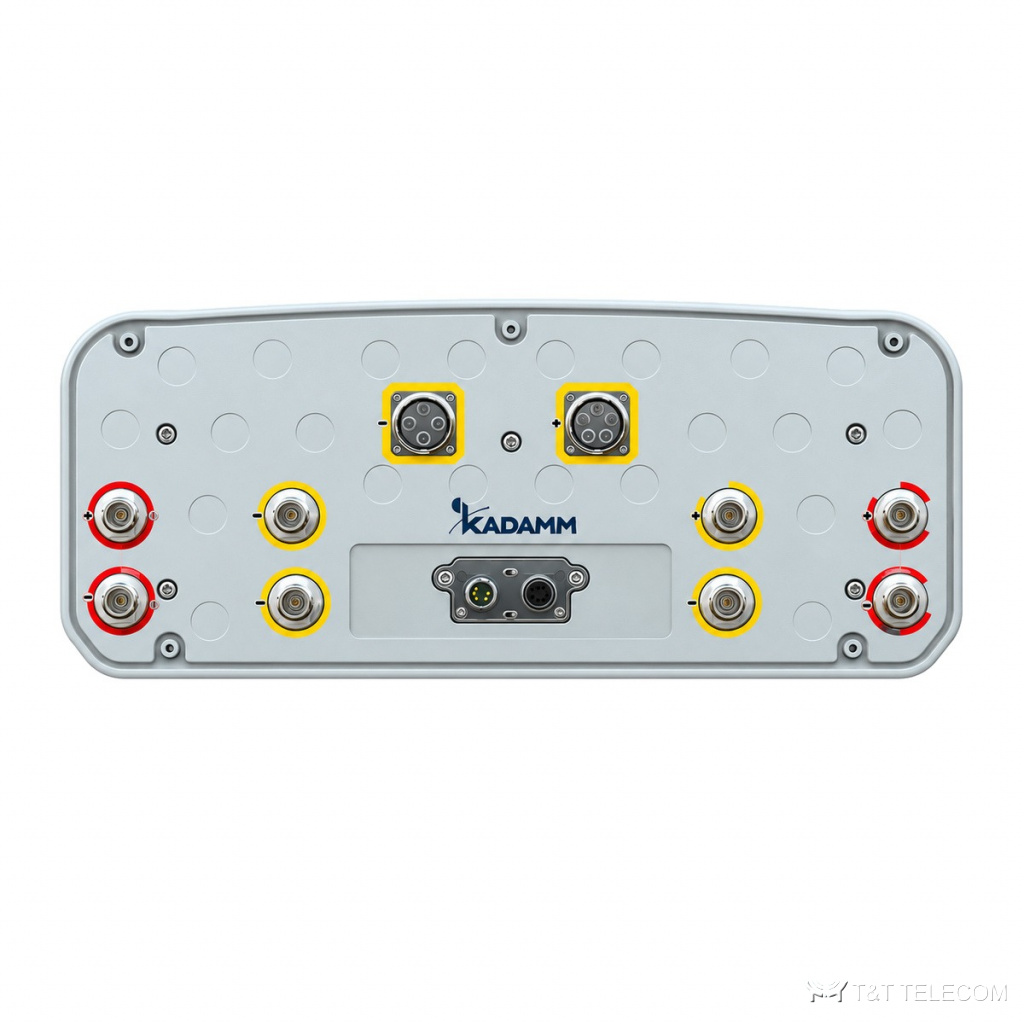

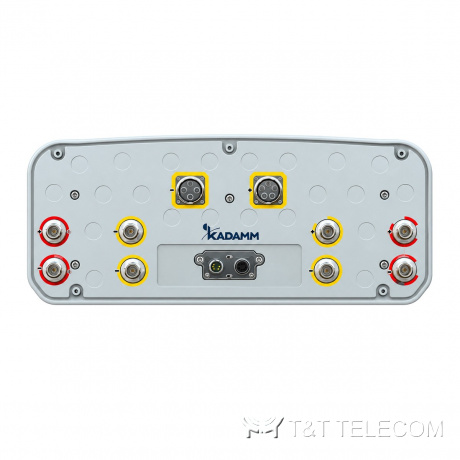

КСВН K861176R25 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K861176R25 — 400 Вт. Разъёмы K861176R25: TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K861176R25 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.
Конструкция K861176R25: габариты 2080 × 499 × 198 мм; масса 40 кг и ещё 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K861176R25 заземлены по постоянному току, статический заряд стекает на опору.
Область применения
- Полоса K861176R25 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K861176R25.
- Добавление диапазонов на существующей площадке через порты K861176R25.
- Для K861176R25: макросайты операторов на мачтах, трубостойках и крышах.
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K861176R25).
- Для K861176R25: совместное размещение операторов на разных системах одной антенны.
Технические характеристики
Массив TDD (beamforming) 2490–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 57(0,49 λ при 2590 МГц) мм |

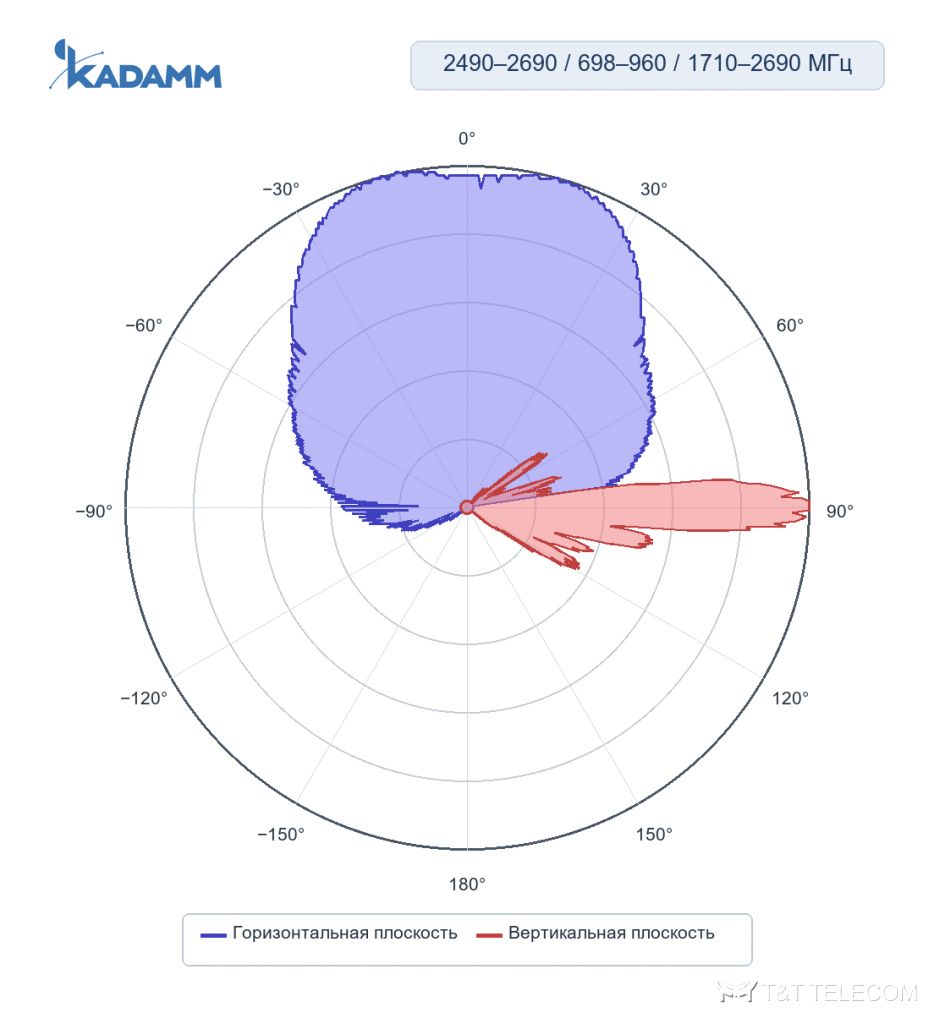

TDD: одноколонный луч
| Параметр | 2490–2690 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8 ± 0,8° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 2490–2690 МГц |
|---|---|
| Коэффициент усиления, дБи | 15,8 ± 0,9 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8 ± 0,8° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |

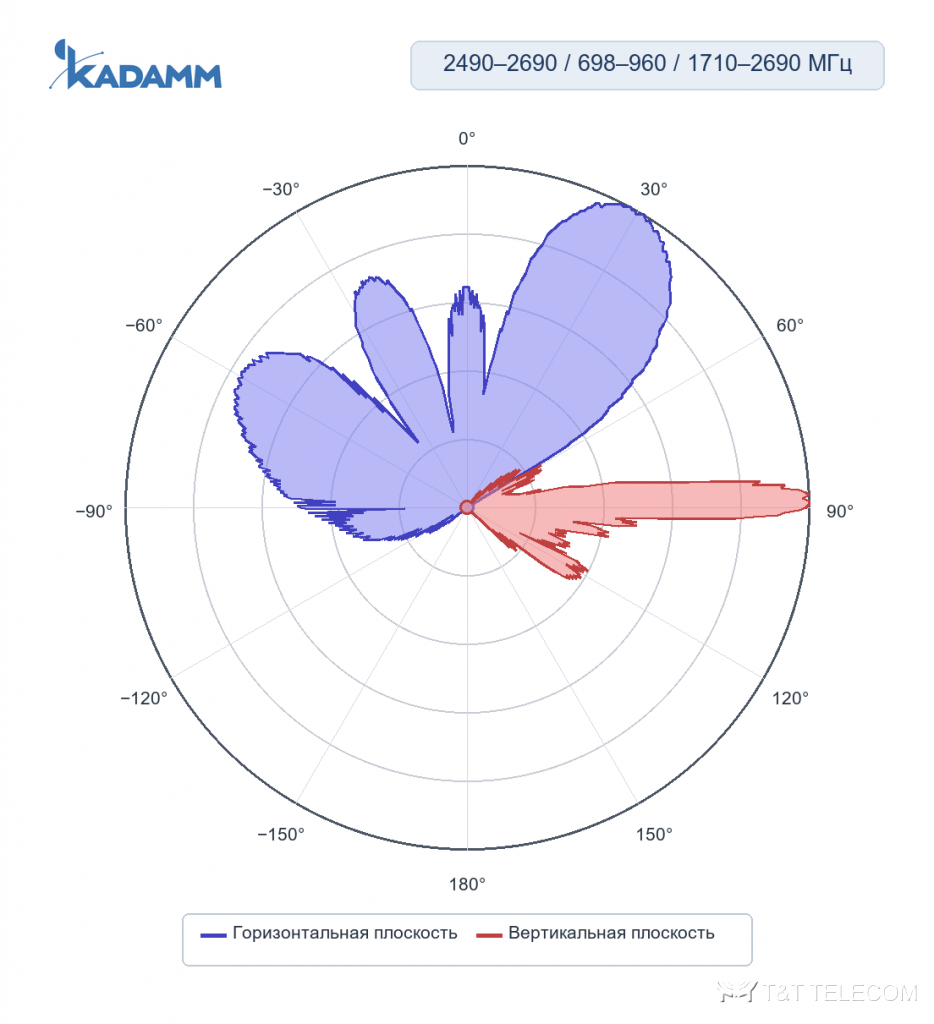

TDD: сервисный луч
| Параметр | 2490–2690 МГц |
|---|---|
| Усиление луча на 0°, дБи | 19,5 ± 0,9 |
| Ширина луча на 0° по уровню −3 дБ | 24 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 |
| Усиление луча на ±30°, дБи | 17,7 ± 0,9 |

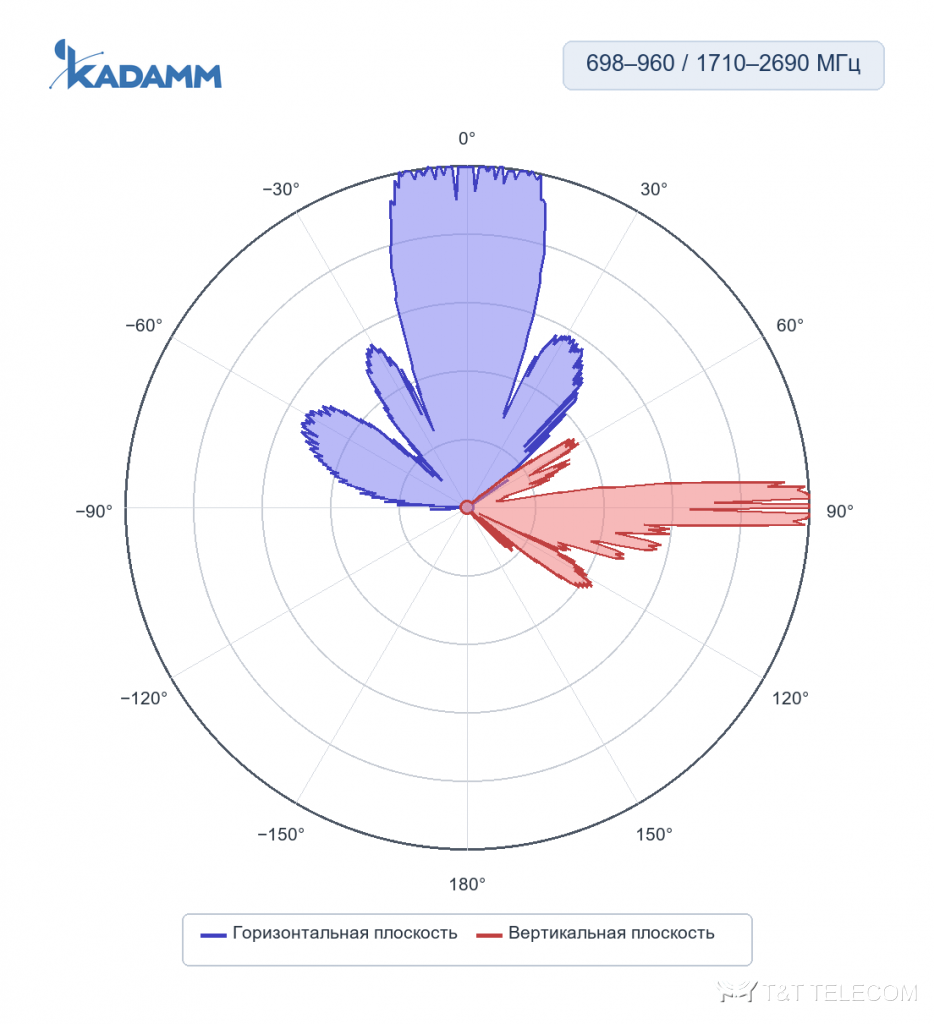

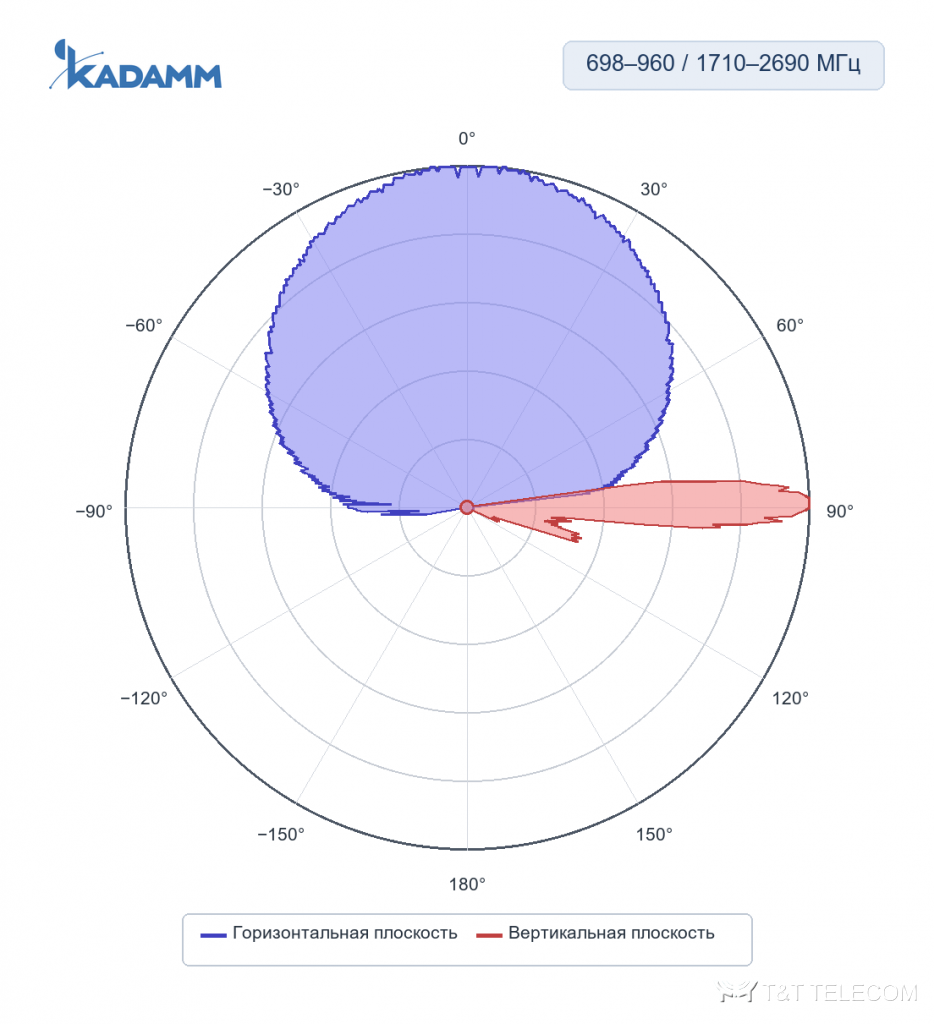

Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14 | 14,6 | 14,9 | 15,2 |
| Усиление во всём диапазоне наклонов, дБи | 13,9 ± 0,6 | 14,5 ± 0,6 | 14,8 ± 0,6 | 15 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 4° | 67 ± 4° | 66 ± 4° | 65 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 1° | 10,4 ± 0,7° | 10 ± 0,7° | 9,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 23 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||

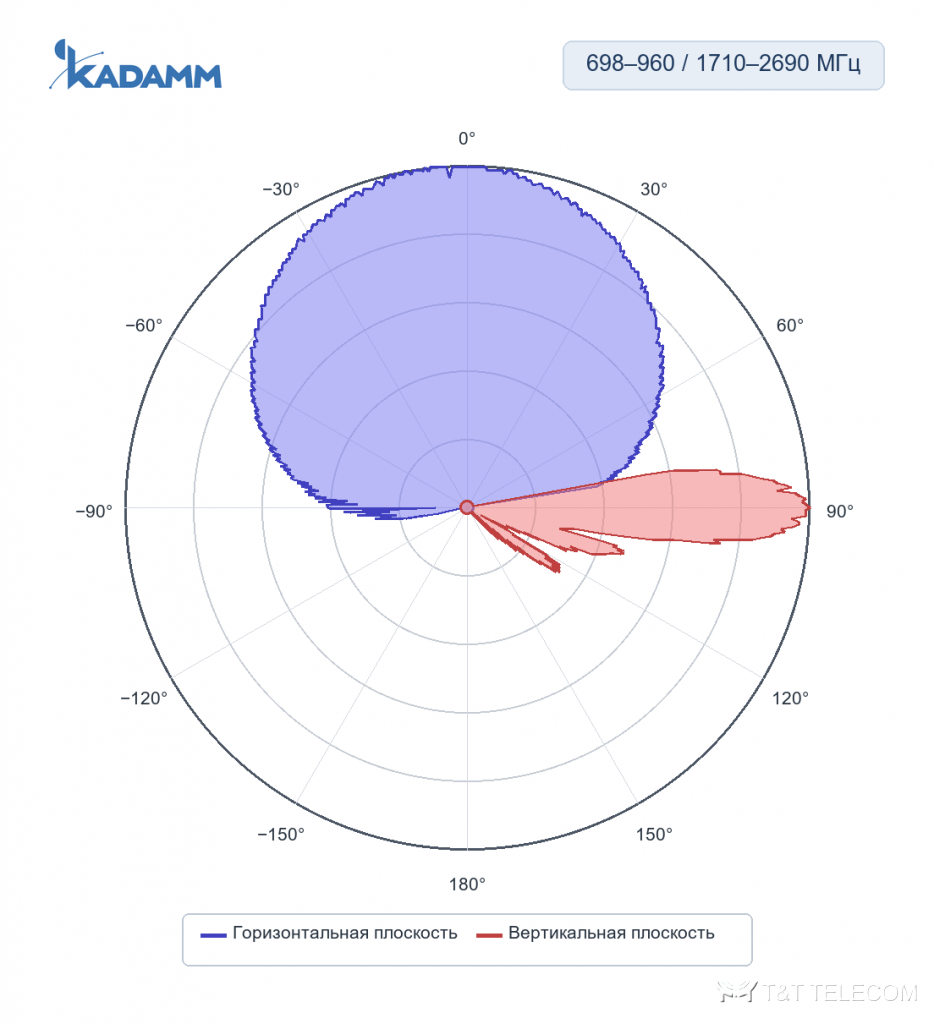

Массив Y1/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,9 | 17,2 | 17,7 | 18 |
| Усиление во всём диапазоне наклонов, дБи | 16,7 ± 0,6 | 17 ± 0,6 | 17,5 ± 0,6 | 17,8 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 65 ± 5° | 63 ± 5° | 59 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,3 ± 0,7° | 5,6 ± 0,6° | 4,9 ± 0,5° | 4,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Блок RET | KADAMM RET-800232114 | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2370 × 565 × 250 мм |
| Масса антенны | 40 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 53,9 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K861176R25: 2490–2690 МГц и 698–960 МГц и 1710–2690 МГц.
- Усиление K861176R25 — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K861176R25: в горизонтальной плоскости 65°, в вертикальной 8 ± 0,8°.
- Наклон луча K861176R25: 2–12°.
- Под разъёмы K861176R25 (16×4.3-10) подбирают джамперы и переходы.
- Монтаж K861176R25: Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н.
- Габариты и масса K861176R25: 2080 × 499 × 198 мм, 40 кг.
- Число входов K861176R25 — 16: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K861176R25 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K861176R25 — не выше 400 Вт, с запасом на пиковые значения.
- Если на K861176R25 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM K861176R25 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K861176R25?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K861176R25.
Какие частоты поддерживает K861176R25?
Рабочая полоса K861176R25 — 2490–2690 МГц и 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K861176R25?
16×4.3-10. Другие исполнения — уточняйте при заказе.
Сколько радиомодулей подключается к K861176R25?
Входов 16; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K861176R25 подключается до 8 модулей.
Можно ли менять наклон K861176R25 после монтажа?
Да, электрический наклон K861176R25 регулируется в пределах 2–12° дистанционно через привод RET.
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K861176R25, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
