KADAMM K850252616 — антенна с формированием диаграммы направленности (beamforming) TDD 2515–2675 МГц, 65°, 15 дБи, 8 портов + калибровочный
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K850252616 — антенна 5G с формированием луча. K850252616 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K850252616: полоса 2515–2675 МГц; усиление 15 дБи; ширина луча 65°; поляризация 45°; разъёмы 8×N; мощность до уточняйте у менеджера.
Устройство и принцип работы
K850252616 — антенная решётка для радиомодуля с формированием луча: модуль сам задаёт фазу и амплитуду на каждом столбце излучателей, луч строится программно и следует за абонентом; калибровочный вход выравнивает тракты между собой. Рабочая полоса K850252616 — TDD 2515–2675 МГц.
Коэффициент усиления K850252616 составляет 15 дБи (12,8 дБд). Горизонтальный луч K850252616 — 65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K850252616 — не менее 5°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K850252616 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. У K850252616 8 входов. Электрический наклон K850252616 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K850252616 добавляет механический наклон 0–15°. Пример для K850252616: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 4,2°.

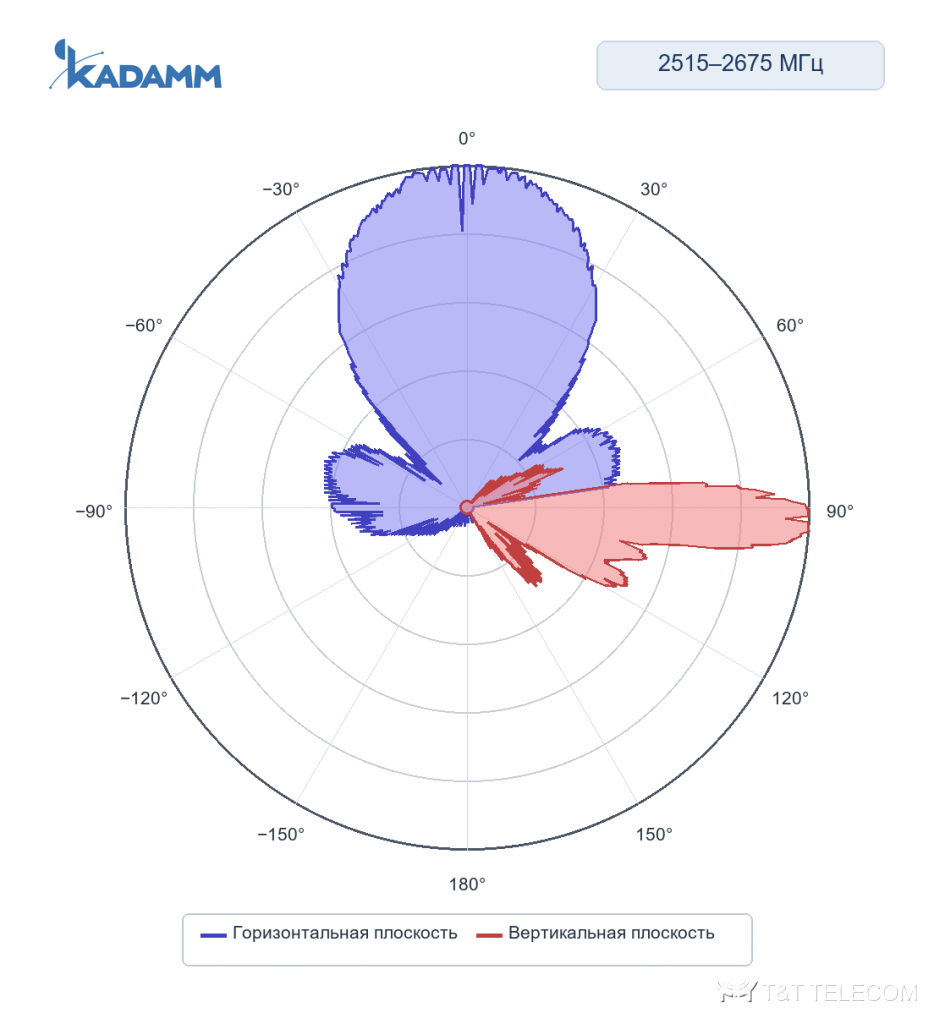

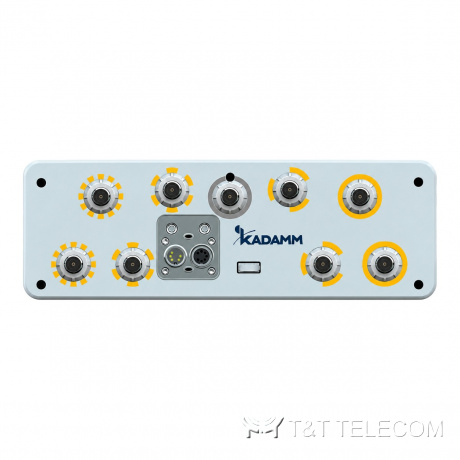

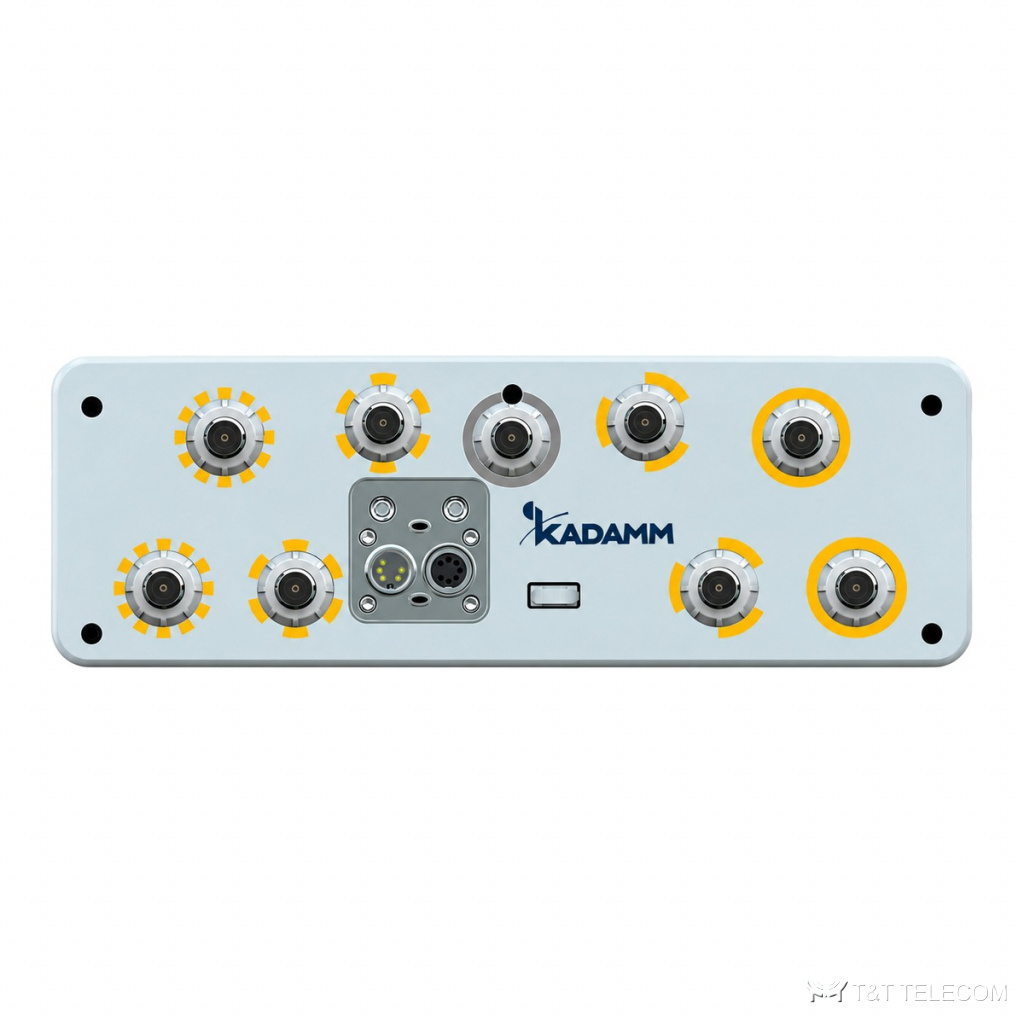

Отношение излучения вперёд и назад у K850252616 — не менее 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K850252616 — не более −15 дБ, лишний охват соседних сот меньше. КСВН K850252616 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Разъёмы K850252616: 9 × розетка N (IEC 61169-16), выведены снизу.
Столбцов излучателей: 4. Усиление луча по оси не менее 21 дБи. Связь с калибровочным входом −26 ± 2 дБ. Конструкция K850252616: габариты 1500 × 320 × 105 мм; масса 16,2 кг и ещё 7,3 (69AA) кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 788 / 90 / 787 Н (фронт / бок / тыл); выдерживает ветер до 250 км/ч; кожух — стеклопластик; работает при −50…+65 °C.
Где применяют
- Макросоты городских и пригородных сетей — K850252616 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K850252616 без смены опоры.
- Сети 5G и LTE TDD с радиомодулями, формирующими луч — K850252616.
- Плотная городская застройка с высокой нагрузкой — K850252616.
Технические характеристики
Массив TDD (beamforming) 2515–2675 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°≥20,3 12°≥25 |
| Развязка между портами разных поляризаций, дБ | ≥25 |

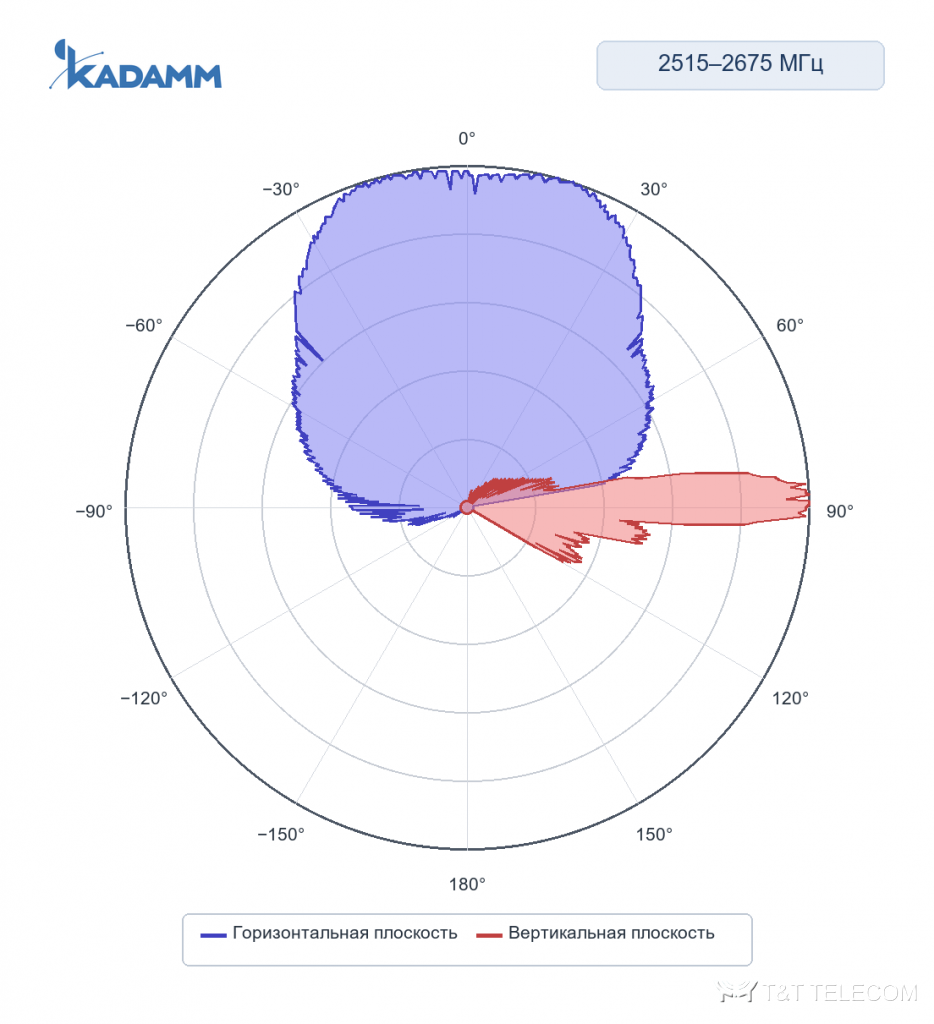

TDD: одноколонный луч
| Параметр | 2515–2675 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° ± 15° |
| Коэффициент усиления, дБи | ≥15,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 |

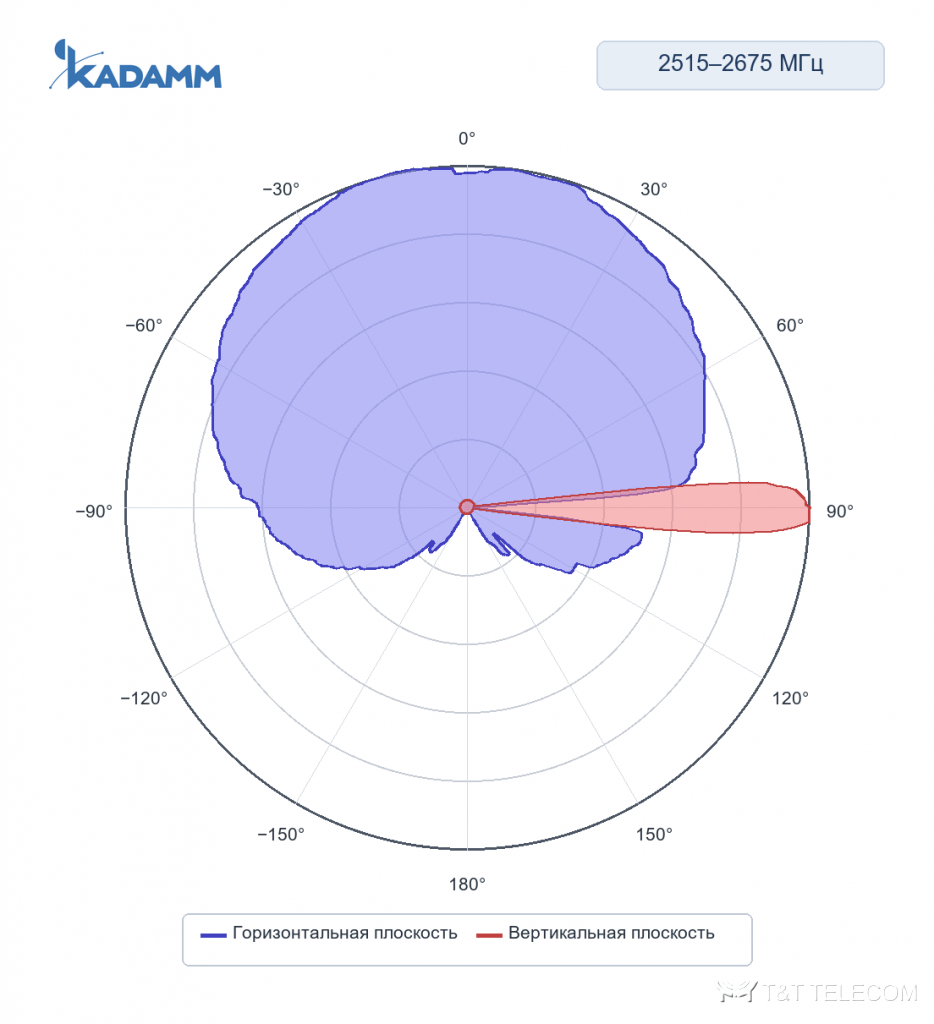

TDD: широковещательный луч (BCH)
| Параметр | 2515–2675 МГц |
|---|---|
| Коэффициент усиления, дБи | ≥15 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−16 |

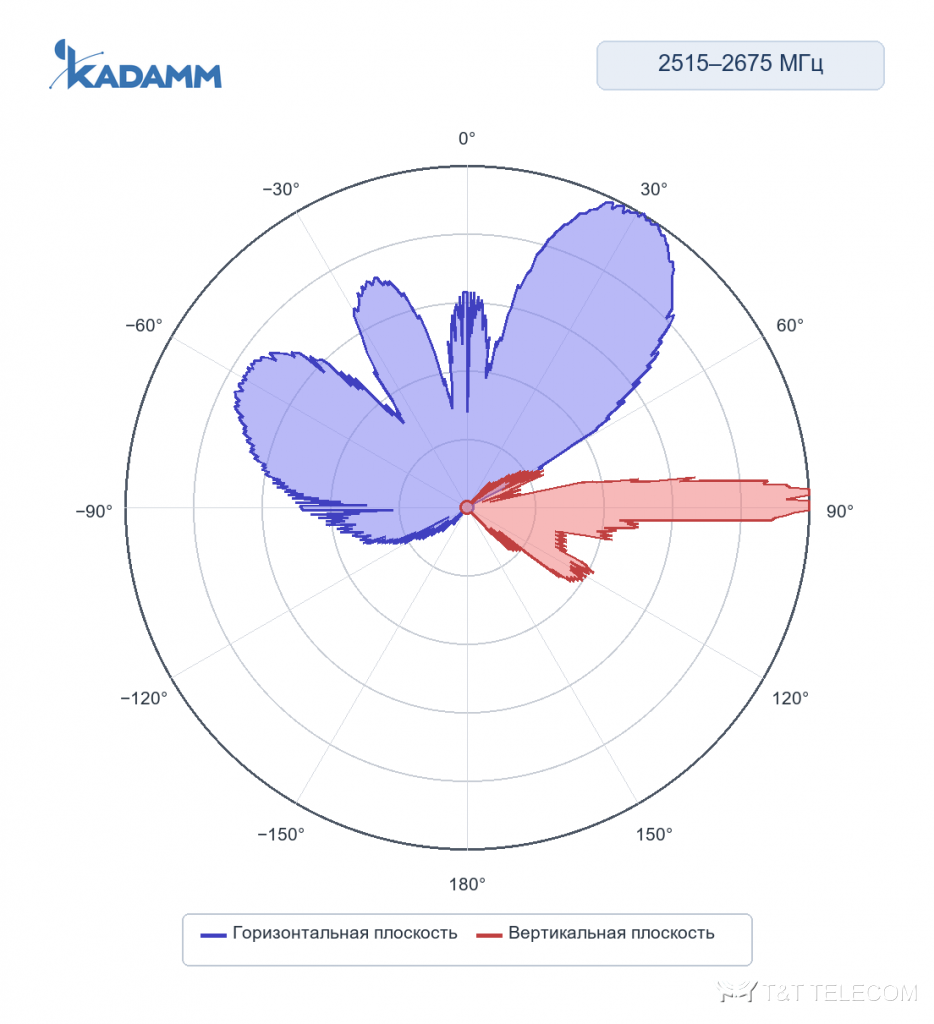

TDD: сервисный луч
| Параметр | 2515–2675 МГц |
|---|---|
| Усиление луча на 0°, дБи | ≥21 |
| Ширина луча на 0° по уровню −3 дБ | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 9 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1500 × 320 × 105 мм |
| Размеры упаковки | 1762 × 420 × 205 мм |
| Масса антенны | 16,2 кг |
| Масса монтажного комплекта | 7,3 (69AA) кг |
| Масса в упаковке | 26,1 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 788 / 90 / 787 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K850252616 — 2515–2675 МГц.
- Коэффициент усиления K850252616 — 15 дБи; больше усиление — уже луч.
- Ширина луча K850252616: в горизонтальной плоскости 65°, в вертикальной ≥5°.
- Наклон луча K850252616: 2–12°.
- Разъёмы K850252616 — 8×N; кабельные сборки готовят под них заранее.
- Монтаж K850252616: Ø50–Ø115 мм; ветровая нагрузка 788 / 90 / 787 Н.
- Габариты и масса K850252616: 1500 × 320 × 105 мм, 16,2 кг.
- Число входов K850252616 — 8: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K850252616 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
Поставка и документы
Подберём KADAMM K850252616 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K850252616?
Рабочая полоса K850252616 — 2515–2675 МГц.
Какой разъём у K850252616?
8×N. Другие исполнения — уточняйте при заказе.
Какое усиление у K850252616?
15 дБи. Ширина луча — 65°.
Сколько радиомодулей подключается к K850252616?
Входов 8; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K850252616 подключается до 4 модулей.
Можно ли менять наклон K850252616 после монтажа?
Да, электрический наклон K850252616 регулируется в пределах 2–12°.
Как крепится K850252616?
На трубу Ø50–Ø115 мм комплектным кронштейном.
