Модель KADAMM K850232717v01 — антенна 5G с формированием луча. На мачте или крыше K850232717v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K850232717v01: полоса 2300–2690 МГц; усиление 18 дБи; ширина луча 90°; поляризация ± 45°; разъёмы MQ4 + MQ5; мощность до уточняйте у менеджера.
Как устроена K850232717v01
K850232717v01 — антенная решётка для радиомодуля с формированием луча: модуль сам задаёт фазу и амплитуду на каждом столбце излучателей, луч строится программно и следует за абонентом; калибровочный вход выравнивает тракты между собой. Рабочая полоса K850232717v01 — TDD 2300–2400 / 2496–2690 МГц, в неё попадают LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Усиление K850232717v01 — 18 дБи, это 15,8 дБд относительно полуволнового вибратора. Луч K850232717v01 по горизонтали широкий, 90°: подходит для двух секторов на сайте или малой площадки, где одна панель должна закрыть больший угол. В вертикальной плоскости луч K850232717v01 — 6,5°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K850232717v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 20 / не менее 20 дБ. Электрический наклон K850232717v01 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K850232717v01 добавляет механический наклон 0–15°. Пример для K850232717v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5°.

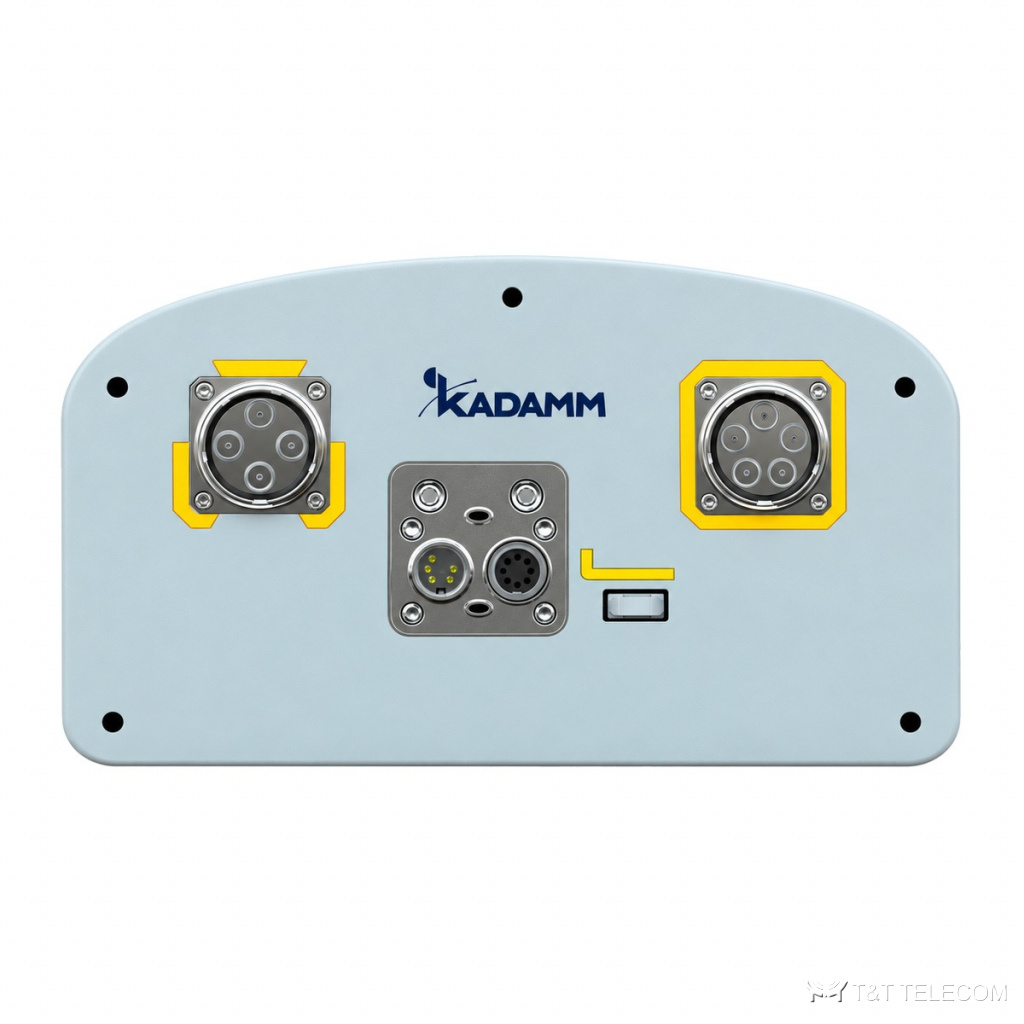

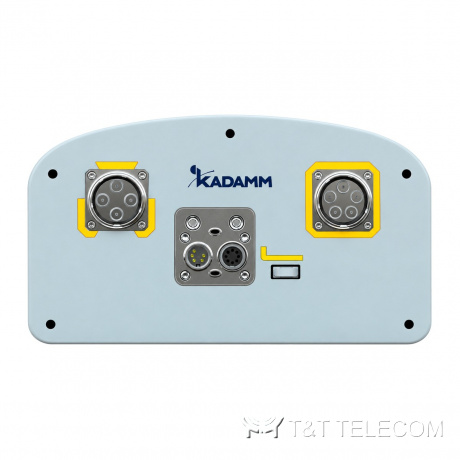

Отношение излучения вперёд и назад у K850232717v01 — не менее 28 / не менее 27 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K850232717v01 — не менее 18 / не менее 18 дБ, лишний охват соседних сот меньше. КСВН K850232717v01 — 1,5: обратно отражается не больше 4 % подводимой мощности. Разъёмы K850232717v01: 1 × кластерный разъём MQ4 + MQ5 (вилка), выведены снизу.
Усиление луча по оси 21 / 22 дБи. Связь с калибровочным входом −26 ± 2 дБ. Конструкция K850232717v01: габариты 1450 × 300 × 146 мм; масса 17,3 кг и ещё 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 446 / 136 / 494 Н (фронт / бок / тыл); кожух — стеклопластик; работает при −40…+60 °C.
Для каких задач
- Полоса K850232717v01 охватывает LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K850232717v01 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K850232717v01.
- Сети 5G и LTE TDD с радиомодулями, формирующими луч — K850232717v01.
- Плотная городская застройка с высокой нагрузкой (K850232717v01).
Технические характеристики
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | 1,5 |
| Развязка между портами одной поляризации, дБ | ≥25 при наклоне 3°−6°; ≥28 при наклоне 7°−12° |
| Развязка между портами разных поляризаций, дБ | ≥25 при 2°; ≥28 при 3°−6°; ≥30 при 7°−12° |

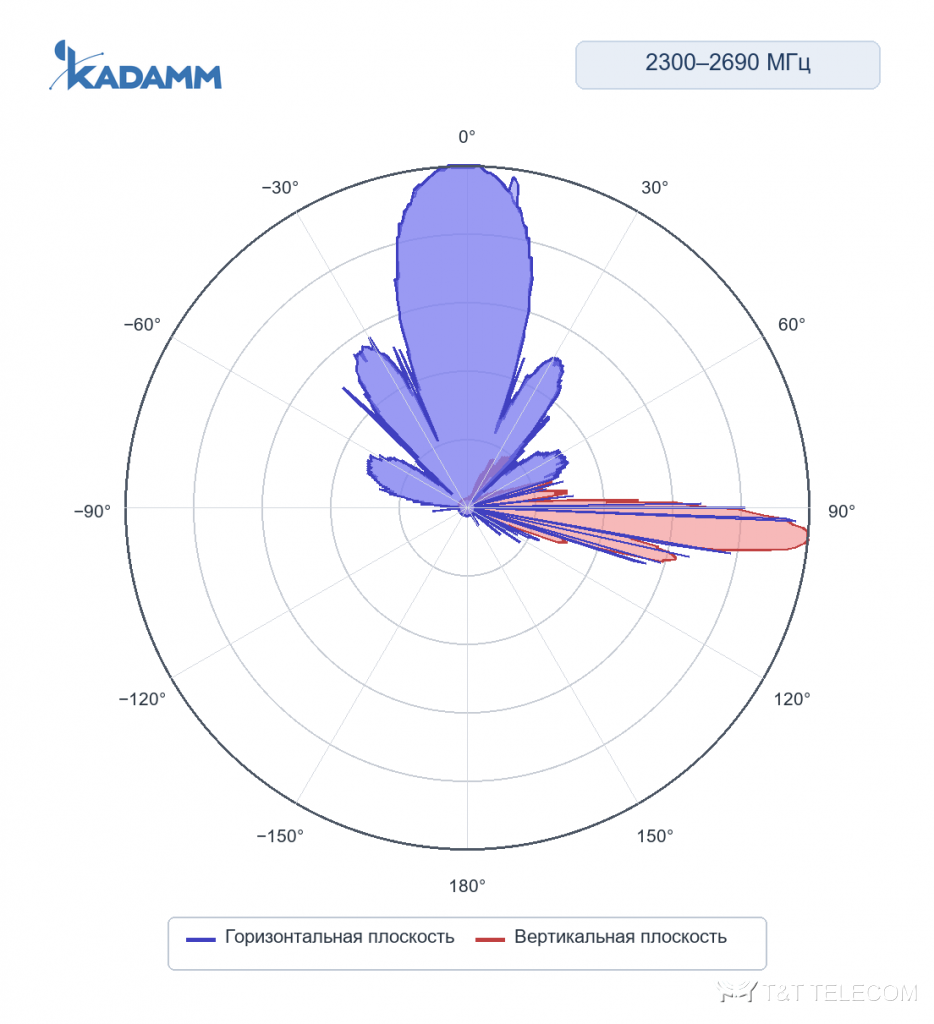

TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2496–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | 75° |
| Коэффициент усиления, дБи | 16 | 17 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° | 5,7° |
| Поляризационная развязка (0°), дБ | ≥20 | ≥20 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | ≥27 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥18 | ≥18 |

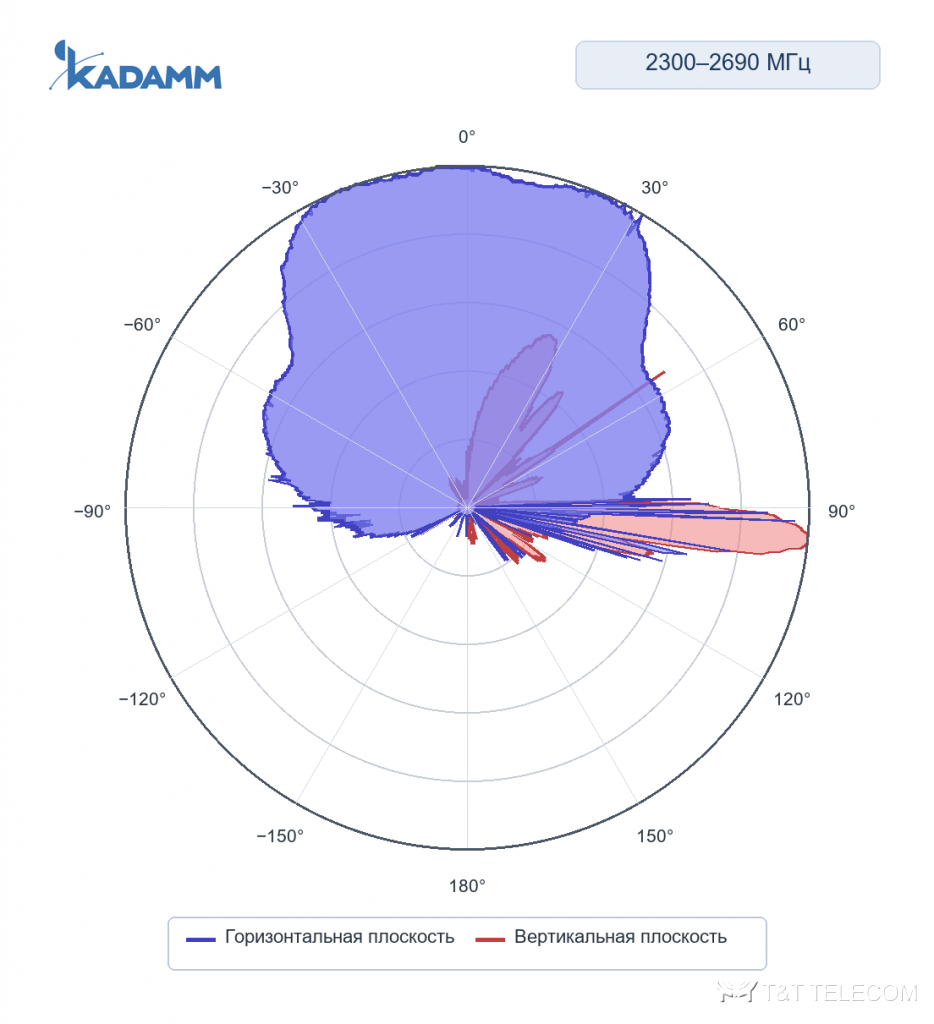

TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2400 МГц | 2496–2690 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | 65° |
| Коэффициент усиления, дБи | 17,5 | 18 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,5° | 5,7° |
| Поляризационная развязка (0°), дБ | ≥22 | ≥22 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥30 | ≥30 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥18 | ≥18 |

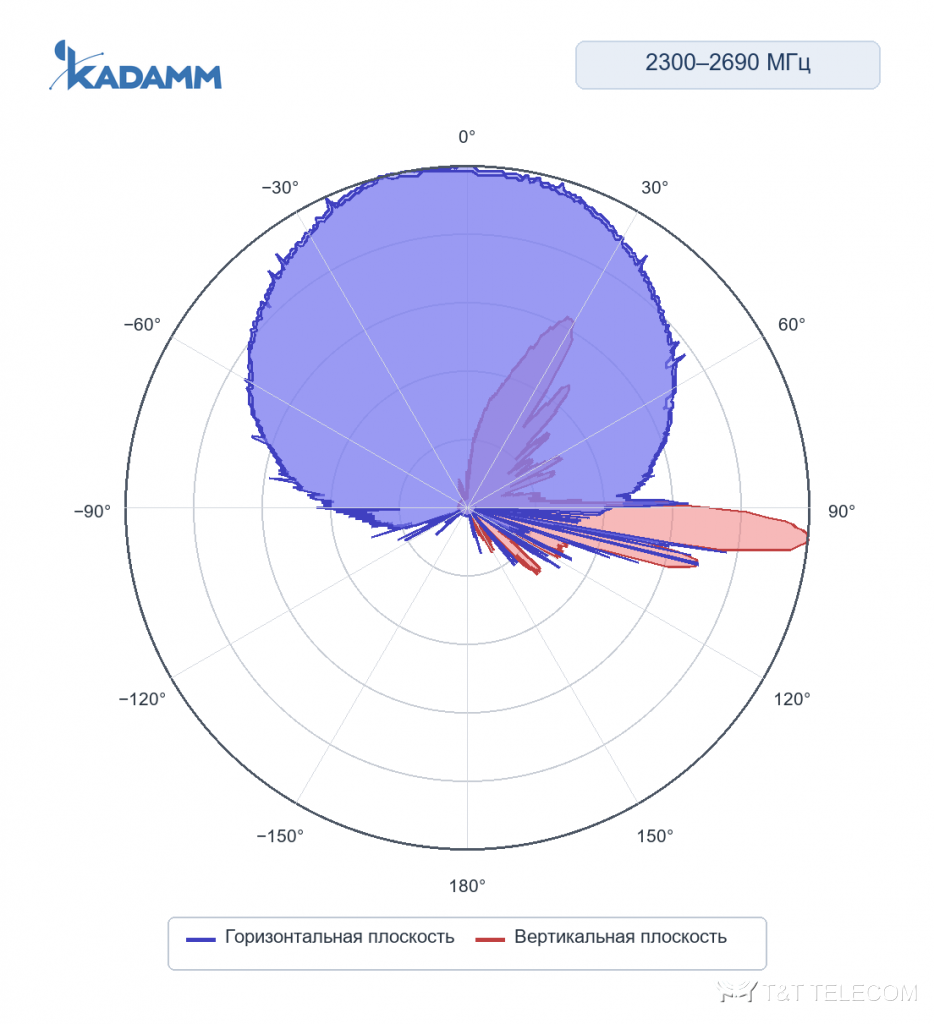

TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2496–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 | 22 |
| Ширина луча на 0° по уровню −3 дБ | 25,5° | 23° |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 | ≥22 |
| Коэффициент защитного действия луча на 0°, дБ | ≥30 | ≥30 |

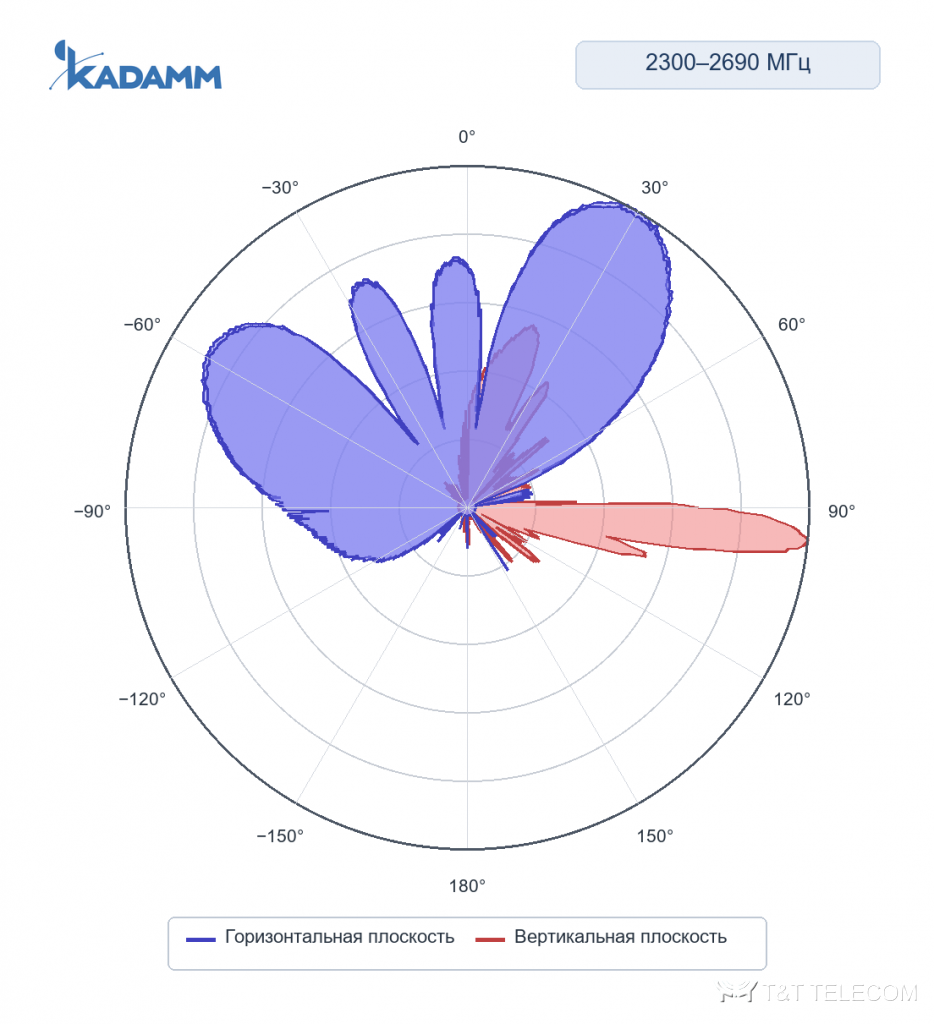

TDD: многолучевой режим с программным делением сектора (soft split)
| Параметр | 2300–2400 МГц | 2496–2690 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 20,5 | 21,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° | 27° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥30 | ≥30 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × кластерный разъём MQ4 + MQ5 (вилка) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1450 × 300 × 146 мм |
| Размеры упаковки | 1740 × 365 × 200 мм |
| Масса антенны | 17,3 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 26,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 446 / 136 / 494 Н |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K850232717v01 — 2300–2690 МГц.
- Коэффициент усиления K850232717v01 — 18 дБи; больше усиление — уже луч.
- Ширина луча K850232717v01: в горизонтальной плоскости 90°, в вертикальной 6,5° / 5,7°.
- Наклон луча K850232717v01: 2–12°.
- Разъёмы K850232717v01 — MQ4 + MQ5; кабельные сборки готовят под них заранее.
- Монтаж K850232717v01: Ø50–Ø115 мм; ветровая нагрузка 446 / 136 / 494 Н.
- Габариты и масса K850232717v01: 1450 × 300 × 146 мм, 17,3 кг.
- Наклон K850232717v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
Поставка и документы
KADAMM K850232717v01 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает K850232717v01?
Рабочая полоса K850232717v01 — 2300–2690 МГц. Это LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Какой разъём у K850232717v01?
MQ4 + MQ5. Другие исполнения — уточняйте при заказе.
Какое усиление у K850232717v01?
18 дБи. Ширина луча — 90°.
Можно ли менять наклон K850232717v01 после монтажа?
Да, электрический наклон K850232717v01 регулируется в пределах 2–12°.
Как крепится K850232717v01?
На трубу Ø50–Ø115 мм комплектным кронштейном.
Что означает КСВН 1,5?
Доля отражённой мощности при таком КСВН у K850232717v01 — не больше 4 %, остальное уходит в антенну.
