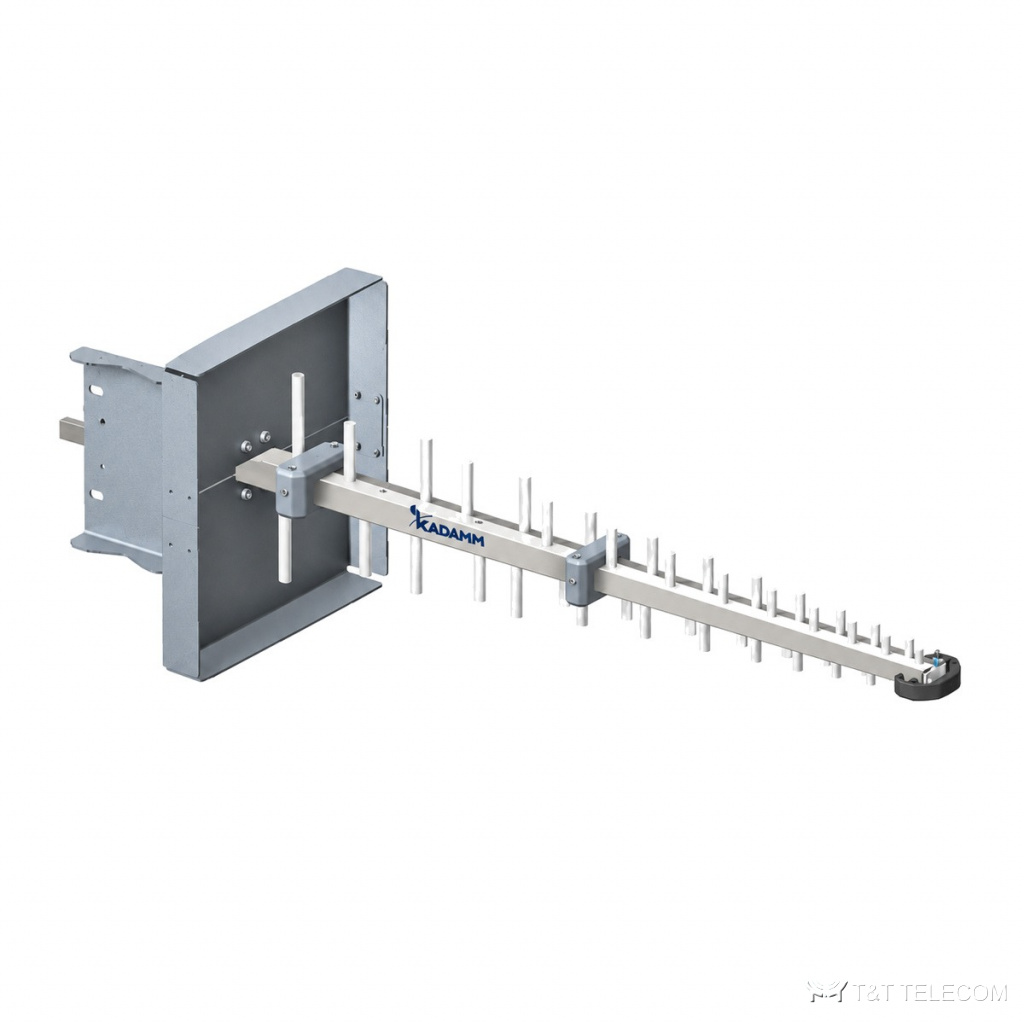

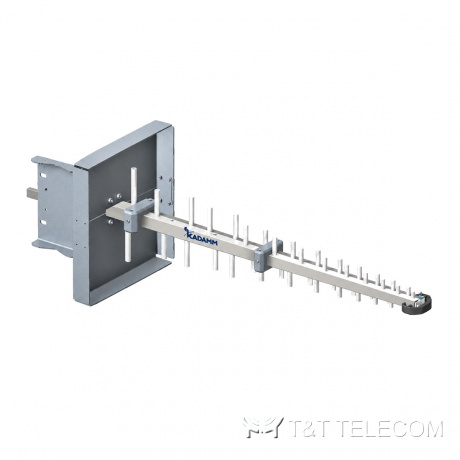

KADAMM K81802711Y — директорная антенна (Яги) 790–960 / 1710–2690 МГц, 11 дБи, 65°/55°, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K81802711Y — директорная антенна (Яги). K81802711Y концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о K81802711Y: полоса 790–2690 МГц; усиление 11 дБи; ширина луча 65°/55°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Как устроена K81802711Y
K81802711Y — антенна «волновой канал»: активный вибратор, рефлектор за ним и директоры впереди. Пассивные элементы переизлучают волну так, что вдоль оси антенны она складывается, а назад гасится. Рабочая полоса K81802711Y — 790–960 / 1710–2690 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
Усиление K81802711Y — 9 ± 0,5 / 11 ± 0,5 дБи. Ширина луча K81802711Y в горизонтальной плоскости — 65 ± 10° / 55 ± 10°. В вертикальной плоскости ширина луча K81802711Y — 55 ± 10° / 45 ± 10°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной K81802711Y и абонентами нет.
Отношение излучения вперёд и назад у K81802711Y — более 20 дБ: тыловой сектор защищён от её помех. КСВН K81802711Y — не более 1,8: обратно отражается не больше 8,2 % подводимой мощности. Допустимая мощность на вход K81802711Y — 100 Вт. Разъёмы K81802711Y: 1×4.3-10, выведены снизу.
Конструкция K81802711Y: габариты 900 × 240 × 240 мм; масса 2 кг; крепление на трубу Ø40–Ø70 мм; выдерживает ветер до 200 км/ч; работает при −40…+65 °C. Излучатели K81802711Y заземлены по постоянному току, статический заряд стекает на опору.
Для каких задач
- Через K81802711Y работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Приём слабого сигнала с одного направления — K81802711Y.
- Связь с удалённой точкой: ретранслятор, станция на краю зоны (K81802711Y).
- Донорская антенна репитера, направленная на базовую станцию (K81802711Y).
Технические характеристики
| Параметр | 790–960 МГц | 1710–2690 МГц |
|---|---|---|
| Диапазон частот | 790–960 / 1710–2690 МГц | |
| Коэффициент усиления, дБи | 9 ± 0,5 | 11 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° | 55 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55 ± 10° | 45 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | |
| Поляризация | Вертикальная | |
| Электрический наклон | 0° | |
| КСВН | ≤1,8 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 900 × 240 × 240 мм |
| Масса антенны | 2 кг |
| Максимальная скорость ветра | 200 км/ч |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø40–Ø70 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K81802711Y — 790–2690 МГц.
- Усиление K81802711Y — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K81802711Y: в горизонтальной плоскости 65°/55°, в вертикальной 55 ± 10° / 45 ± 10°.
- Наклон луча K81802711Y: 0°.
- Под разъёмы K81802711Y (1×4.3-10) подбирают джамперы и переходы.
- Монтаж K81802711Y: Ø40–Ø70 мм.
- Габариты и масса K81802711Y: 900 × 240 × 240 мм, 2 кг.
- Наклон K81802711Y подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
Поставка и документы
KADAMM K81802711Y поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K81802711Y?
11 дБи. Ширина луча — 65°/55°.
Как крепится K81802711Y?
На трубу Ø40–Ø70 мм комплектным кронштейном.
Что нужно для подбора K81802711Y?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K81802711Y.
Что означает КСВН не более 1,8?
Доля отражённой мощности при таком КСВН у K81802711Y — не больше 8,2 %, остальное уходит в антенну.
