KADAMM K808702717v01: секторная панельная антенна для базовой станции. Задача K808702717v01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K808702717v01: полоса 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 17,5 дБи; ширина луча 65°/65°/65°; поляризация ±45°; разъёмы 16×4.3-10; мощность до 500 Вт.
Принцип работы и конструкция
Секторная панель K808702717v01 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K808702717v01 — 2×698–960 / 4×1710–2690 / 2×1427–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Коэффициент усиления K808702717v01 составляет 17,5 дБи (15,3 дБд). Горизонтальный луч K808702717v01 — 65°/65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K808702717v01 — 9,0 ± 0,5°; чем он уже, тем точнее нужно выставлять наклон.
Поляризация K808702717v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18 / более 19 / более 20 / более 20 дБ.
В K808702717v01 8 систем излучателей и 16 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K808702717v01 — более 25 дБ. Электрический наклон K808702717v01 регулируется в пределах 2–10° / 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K808702717v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 6,2°.
Отношение излучения вперёд и назад у K808702717v01 — более 22 / более 25 / более 25 / более 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K808702717v01 — более 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K808702717v01 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

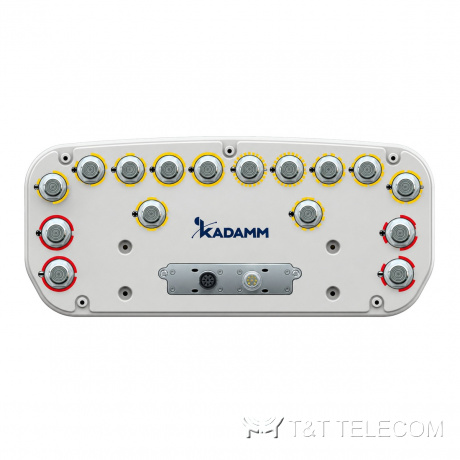

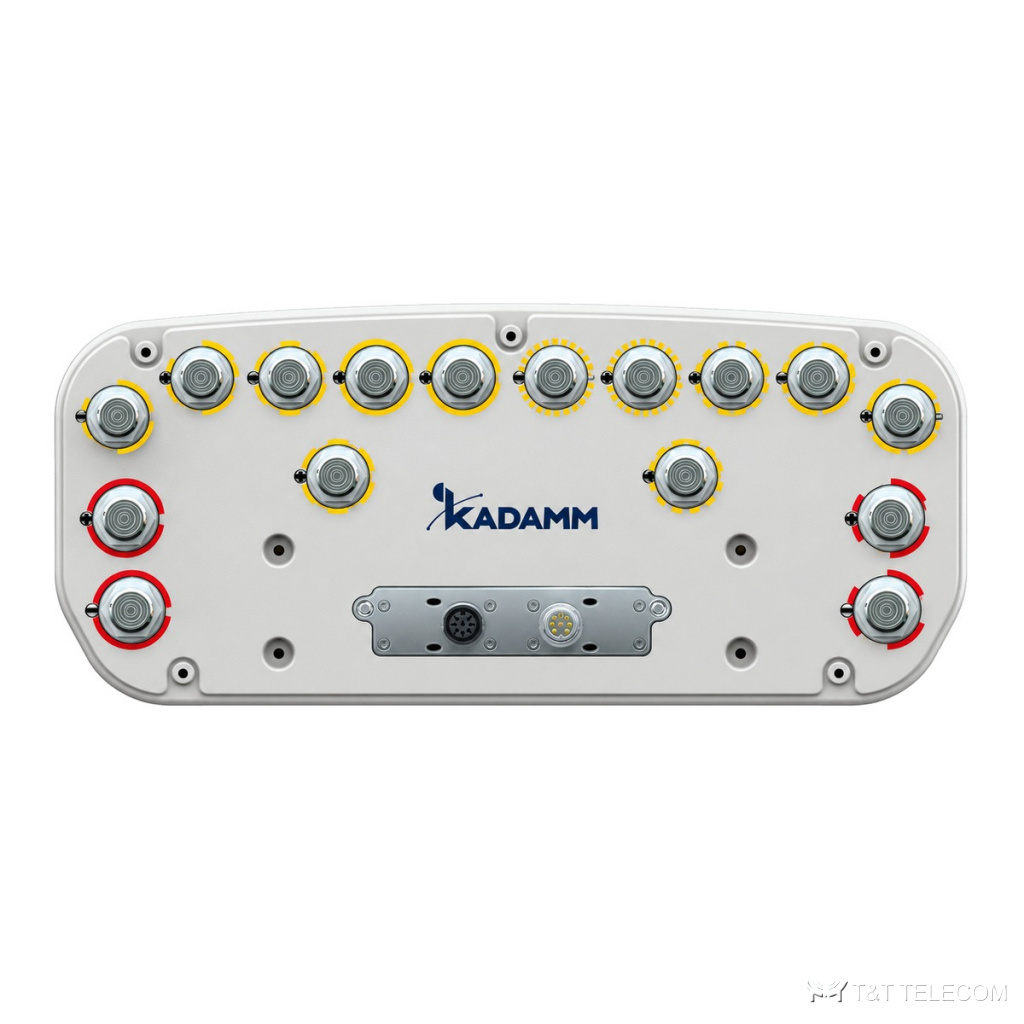

КСВН K808702717v01 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K808702717v01 — 500 Вт. Разъёмы K808702717v01: 16 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K808702717v01 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.
Конструкция K808702717v01: габариты 2769 × 499 × 198 мм; масса 52,5 кг и ещё 4,1 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1020 / 300 / 1325 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклонаполненный полипропилен (GFRPP); работает при −50…+65 °C. Излучатели K808702717v01 заземлены по постоянному току, статический заряд стекает на опору.
Для каких задач
- Диапазоны K808702717v01: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Макросоты городских и пригородных сетей — K808702717v01 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K808702717v01.
- Макросайты операторов на мачтах, трубостойках и крышах (K808702717v01).
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K808702717v01).
- Для K808702717v01: совместное размещение операторов на разных системах одной антенны.
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 15,6 | 16,0 | 16,2 | 16,4 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,5 | 15,9 ± 0,5 | 16,1 ± 0,5 | 16,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 64 ± 5° | 63 ± 5° | 62 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,0 ± 0,5° | 8,4 ± 0,4° | 8,0 ± 0,5° | 7,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y2/Y3/Y4/Y6: 4×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,7 | 17,0 | 17,4 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,5 | 16,8 ± 0,6 | 17,2 ± 0,6 | 17,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 7° | 64 ± 6° | 61 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,1 ± 0,5° | 5,4 ± 0,4° | 4,7 ± 0,4° | 4,3 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y5: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ±45° | ||||
| Усиление при среднем наклоне, дБи | 15,6 | 16,8 | 17,1 | 17,2 | 17,4 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0,5 | 16,7 ± 0,5 | 17,0 ± 0,5 | 17,1 ± 0,5 | 17,2 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 7° | 64 ± 6° | 62 ± 5° | 63 ± 6° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,6 ± 0,6° | 6,9 ± 0,6° | 6,1 ± 0,5° | 5,4 ± 0,5° | 4,9 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 26 | более 27 | более 28 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 18 | более 18 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 16 | более 16 | более 17 | более 17 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | более 23 | более 26 | более 26 | более 26 | более 26 |
| Развязка между входами разных систем, дБ | более 26 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Блок RET | KADAMM RET-800132112 | ||||
| Протокол RET | AISG 2.0/3GPP | ||||
| Грозозащита | Разрядники 3 кА / 5 кА (8/20 мкс) по цепям AISG | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 16 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2769 × 499 × 198 мм |
| Размеры упаковки | 2960 × 565 × 265 мм |
| Масса антенны | 52,5 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 65,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1020 / 300 / 1325 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K808702717v01 — 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
- Коэффициент усиления K808702717v01 — 17,5 дБи; больше усиление — уже луч.
- Ширина луча K808702717v01: в горизонтальной плоскости 65°/65°/65°, в вертикальной 9,0 ± 0,5° / 8,4 ± 0,4° / 8,0 ± 0,5° / 7,7 ± 0,4°.
- Наклон луча K808702717v01: 2–10° / 2–12°.
- Под разъёмы K808702717v01 (16×4.3-10) подбирают джамперы и переходы.
- Монтаж K808702717v01: Ø50–Ø115 мм; ветровая нагрузка 1020 / 300 / 1325 Н.
- Габариты и масса K808702717v01: 2769 × 499 × 198 мм, 52,5 кг.
- Число входов K808702717v01 — 16: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K808702717v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K808702717v01 — не выше 500 Вт, с запасом на пиковые значения.
- Если на K808702717v01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка и документы
Поставляем KADAMM K808702717v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K808702717v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K808702717v01.
Какие частоты поддерживает K808702717v01?
Рабочая полоса K808702717v01 — 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K808702717v01?
16×4.3-10. Другие исполнения — уточняйте при заказе.
Сколько радиомодулей подключается к K808702717v01?
Входов 16, систем излучателей 8; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K808702717v01 подключается до 8 модулей.
Можно ли менять наклон K808702717v01 после монтажа?
Да, электрический наклон K808702717v01 регулируется в пределах 2–10° / 2–12° дистанционно через привод RET.
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K808702717v01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
