KADAMM K807702118 — секторная панельная антенна 703–2170 МГц, 7 систем излучателей, 17,5 дБи, 14 портов, встроенный RET

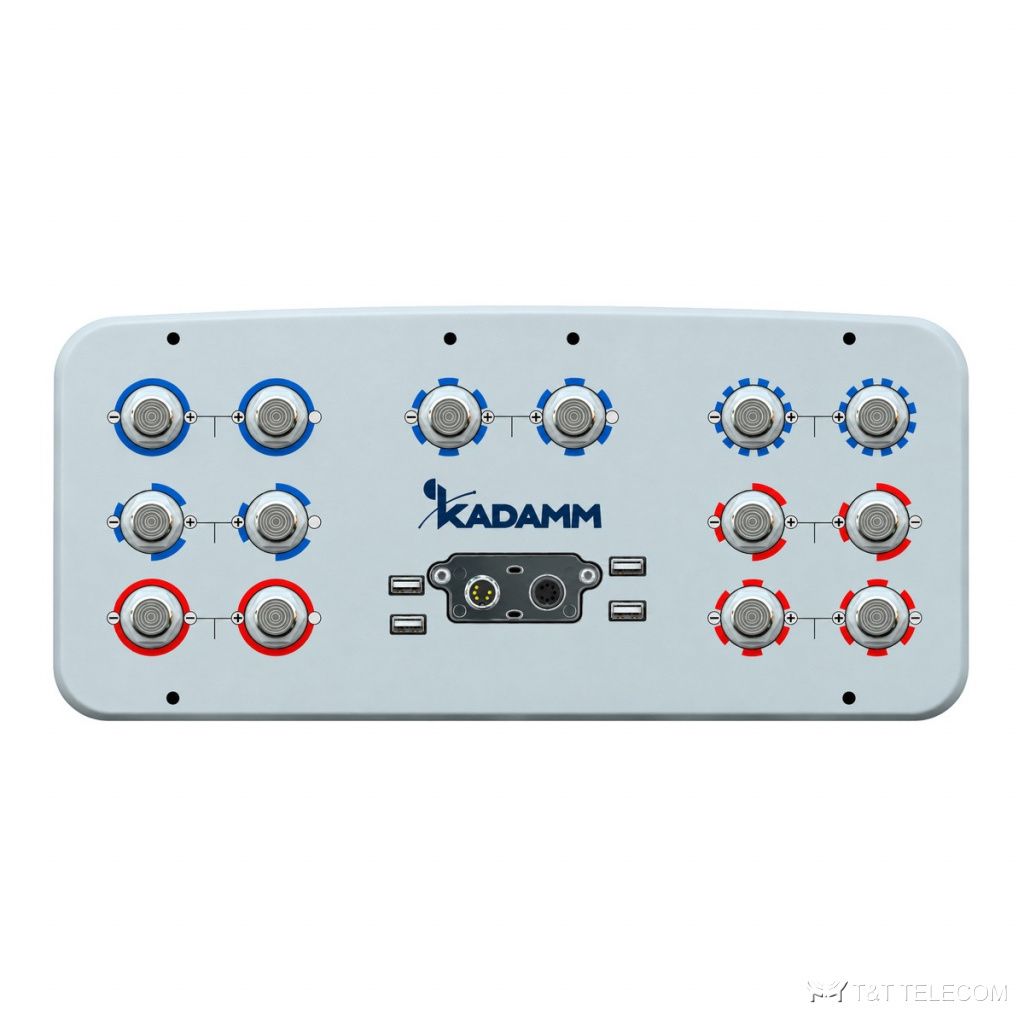

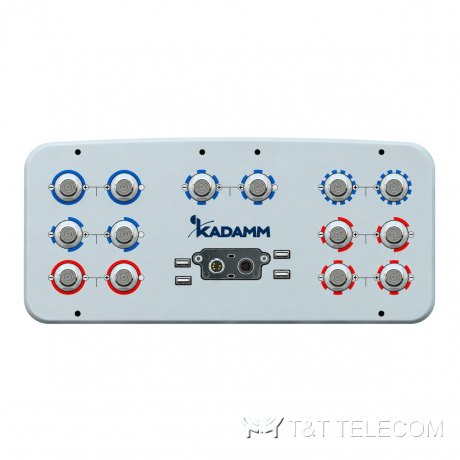

Модель KADAMM K807702118 — секторная панельная антенна для базовой станции. K807702118 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K807702118: полоса 703–960 МГц и 824–884 МГц и 1710–1880 МГц и 1920–2170 МГц; усиление 17,5 дБи; ширина луча 65°/65°/65°/65°; поляризация ±45°; разъёмы 14×4.3-10; мощность до 350 Вт.

Устройство и принцип работы

Секторная панель K807702118 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K807702118 — 2×703–960 / 824–884 / 2×1710–1880 / 2×1920–2170 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.

Коэффициент усиления K807702118 составляет 17,5 дБи (15,3 дБд). Горизонтальный луч K807702118 — 65°/65°/65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K807702118 — 9,1 ± 0,5°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K807702118 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями не менее 15 дБ. В K807702118 7 систем излучателей и 14 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка.

Электрический наклон K807702118 регулируется в пределах 2–10° / 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K807702118 добавляет механический наклон 0–8°. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K807702118: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 6,3°.

Отношение излучения вперёд и назад у K807702118 — не менее 26 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K807702118 — не менее 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K807702118 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K807702118 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K807702118 — 350 Вт. Разъёмы K807702118: 14 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K807702118 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K807702118: габариты 2680 × 446 × 205 мм; масса 44,5 кг и ещё 8,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1433 / 447 / 1602 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K807702118 заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Диапазоны K807702118: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K807702118 в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K807702118.
• Для K807702118: макросайты операторов на мачтах, трубостойках и крышах.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K807702118.
• Для K807702118: совместное размещение операторов на разных системах одной антенны.

Технические характеристики

Массив R1/R2: 2×703–960 МГц

Массив R3: 824–884 МГц

Массив B1/B3: 2×1710–1880 МГц

Массив B2/B4: 2×1920–2170 МГц

Механика и условия эксплуатации

На что смотреть при выборе

• Сверьте частоты своей сети с полосой K807702118 — 703–960 МГц и 824–884 МГц и 1710–1880 МГц и 1920–2170 МГц.
• Коэффициент усиления K807702118 — 17,5 дБи; больше усиление — уже луч.
• Ширина луча K807702118: в горизонтальной плоскости 65°/65°/65°/65°, в вертикальной 9,1 ± 0,5° / 7,5 ± 0,5°.
• Наклон луча K807702118: 2–10° / 2–12°.
• Разъёмы K807702118 — 14×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K807702118: Ø50–Ø115 мм; ветровая нагрузка 1433 / 447 / 1602 Н.
• Габариты и масса K807702118: 2680 × 446 × 205 мм, 44,5 кг.
• Число входов K807702118 — 14: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K807702118 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K807702118 — не выше 350 Вт, с запасом на пиковые значения.
• Если на K807702118 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Подберём KADAMM K807702118 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K807702118?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K807702118?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K807702118.

Какие частоты поддерживает K807702118?
Рабочая полоса K807702118 — 703–960 МГц и 824–884 МГц и 1710–1880 МГц и 1920–2170 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Сколько радиомодулей подключается к K807702118?
Входов 14, систем излучателей 7; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K807702118 подключается до 7 модулей.

Можно ли менять наклон K807702118 после монтажа?
Да, электрический наклон K807702118 регулируется в пределах 2–10° / 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K807702118, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
