KADAMM K806702718v01 — секторная панельная антенна 694–2690 МГц, 6 систем излучателей, 17,8 дБи, 12 портов, встроенный RET

KADAMM K806702718v01 — секторная панельная антенна для базовой станции. На мачте или крыше K806702718v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K806702718v01: полоса 694–960 МГц и 1710–2690 МГц; усиление 17,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×4.3-10; мощность до 400 Вт.

Устройство и принцип работы

Внутри K806702718v01 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K806702718v01 уходит вперёд, в один сектор соты. Рабочая полоса K806702718v01 — 2×694–960 / 4×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

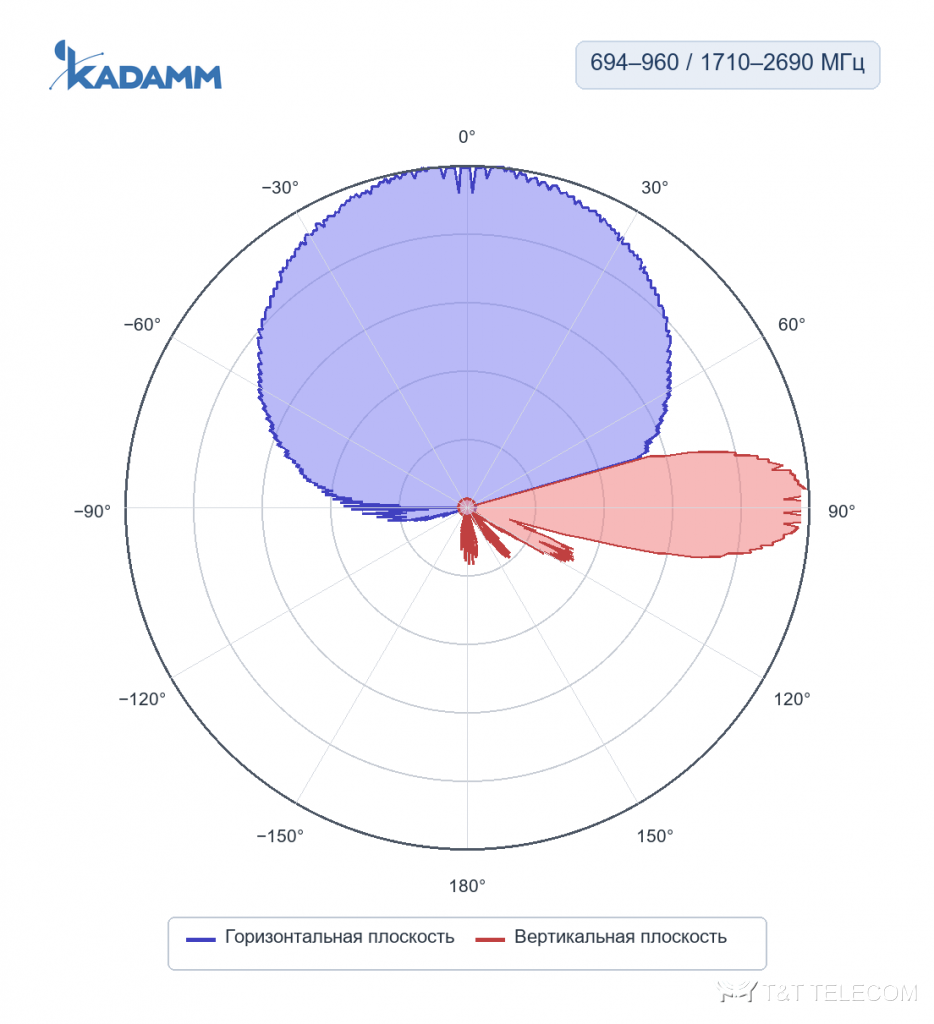

Коэффициент усиления K806702718v01 составляет 17,8 дБи (15,7 дБд). Горизонтальный луч K806702718v01 — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K806702718v01 — 17,4 ± 1,3°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K806702718v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 20 / более 19 / более 19 / более 20 дБ.

В K806702718v01 6 систем излучателей и 12 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Электрический наклон K806702718v01 регулируется в пределах 2–14° / 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K806702718v01 добавляет механический наклон 0–15°. Привод дистанционного наклона: KADAMM RET-800132112, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K806702718v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 10,4°.

Отношение излучения вперёд и назад у K806702718v01 — более 20 / более 21 / более 22 / более 23 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K806702718v01 — более 16 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K806702718v01 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

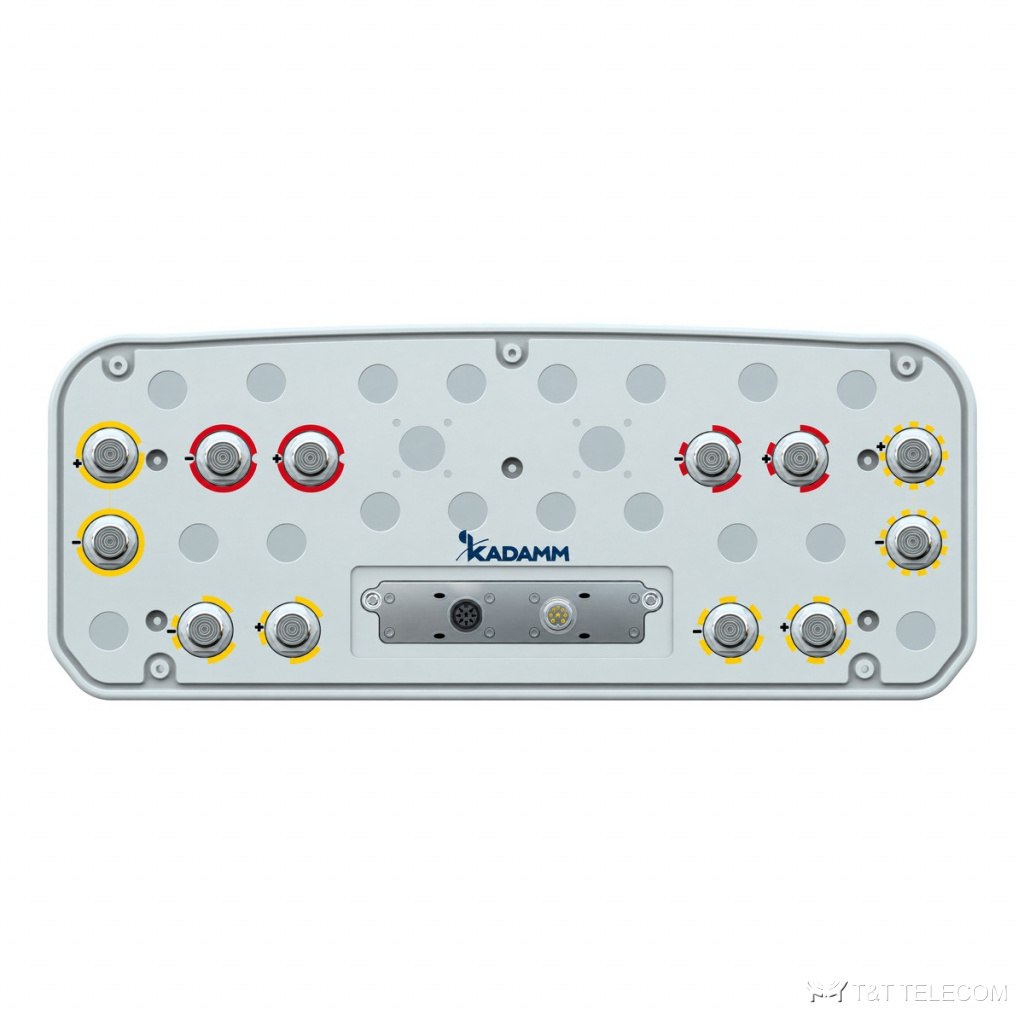

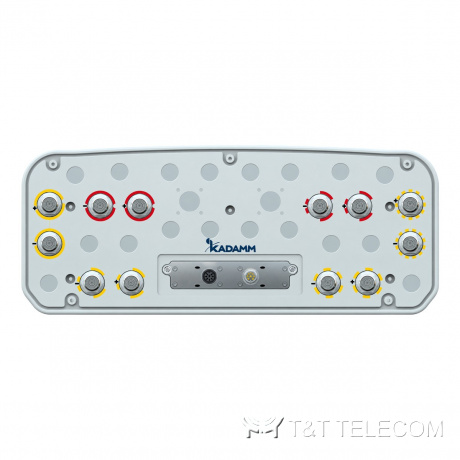

КСВН K806702718v01 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K806702718v01 — 400 Вт. Разъёмы K806702718v01: 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K806702718v01 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K806702718v01: габариты 1499 × 499 × 198 мм; масса 35 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 780 / 225 / 880 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K806702718v01 заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Диапазоны K806702718v01: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K806702718v01 в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K806702718v01.
• Макросайты операторов на мачтах, трубостойках и крышах (K806702718v01).
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K806702718v01).
• Совместное размещение операторов на разных системах одной антенны — K806702718v01.

Технические характеристики

Массив R1/R2: 2×694–960 МГц

Массив Y1/Y4: 2×1710–2690 МГц

Массив Y2/Y3: 2×1710–2690 МГц

Механика и условия эксплуатации

Как подобрать

• Рабочие частоты системы должны лежать внутри полосы K806702718v01: 694–960 МГц и 1710–2690 МГц.
• Усиление K806702718v01 — 17,8 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K806702718v01: в горизонтальной плоскости 65°/65°, в вертикальной 17,4 ± 1,3° / 16,0 ± 0,9° / 15,6 ± 1,2° / 14,7 ± 1,1°.
• Наклон луча K806702718v01: 2–14° / 2–12°.
• Разъёмы K806702718v01 — 12×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K806702718v01: Ø50–Ø115 мм; ветровая нагрузка 780 / 225 / 880 Н.
• Габариты и масса K806702718v01: 1499 × 499 × 198 мм, 35 кг.
• Число входов K806702718v01 — 12: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K806702718v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K806702718v01 — не выше 400 Вт, с запасом на пиковые значения.
• Если на K806702718v01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM K806702718v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K806702718v01?
12×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K806702718v01?
17,8 дБи. Ширина луча — 65°/65°.

Как крепится K806702718v01?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Сколько радиомодулей подключается к K806702718v01?
Входов 12, систем излучателей 6; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K806702718v01 подключается до 6 модулей.

Можно ли менять наклон K806702718v01 после монтажа?
Да, электрический наклон K806702718v01 регулируется в пределах 2–14° / 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K806702718v01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
