Модель KADAMM K806702715v01 — секторная панельная антенна для базовой станции. На мачте или крыше K806702715v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K806702715v01: полоса 698–960 МГц и 1695–2690 МГц; усиление 14,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×7-16 DIN; мощность до 200 Вт.
Как устроена K806702715v01
Внутри K806702715v01 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K806702715v01 уходит вперёд, в один сектор соты. Рабочая полоса K806702715v01 — 2×698–960 / 4×1695–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Коэффициент усиления K806702715v01 составляет 14,8 дБи (12,7 дБд). Горизонтальный луч K806702715v01 — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости ширина луча K806702715v01 — 26 ± 2°. Поляризация K806702715v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18 дБ.
В K806702715v01 6 систем излучателей и 12 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K806702715v01 — не менее 23 дБ. Электрический наклон K806702715v01 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K806702715v01 добавляет механический наклон 0–15°. Привод дистанционного наклона: встроенный, в комплекте, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K806702715v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 14,7°.
Отношение излучения вперёд и назад у K806702715v01 — более 20 / более 21 / более 21 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K806702715v01 — более 14 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K806702715v01 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

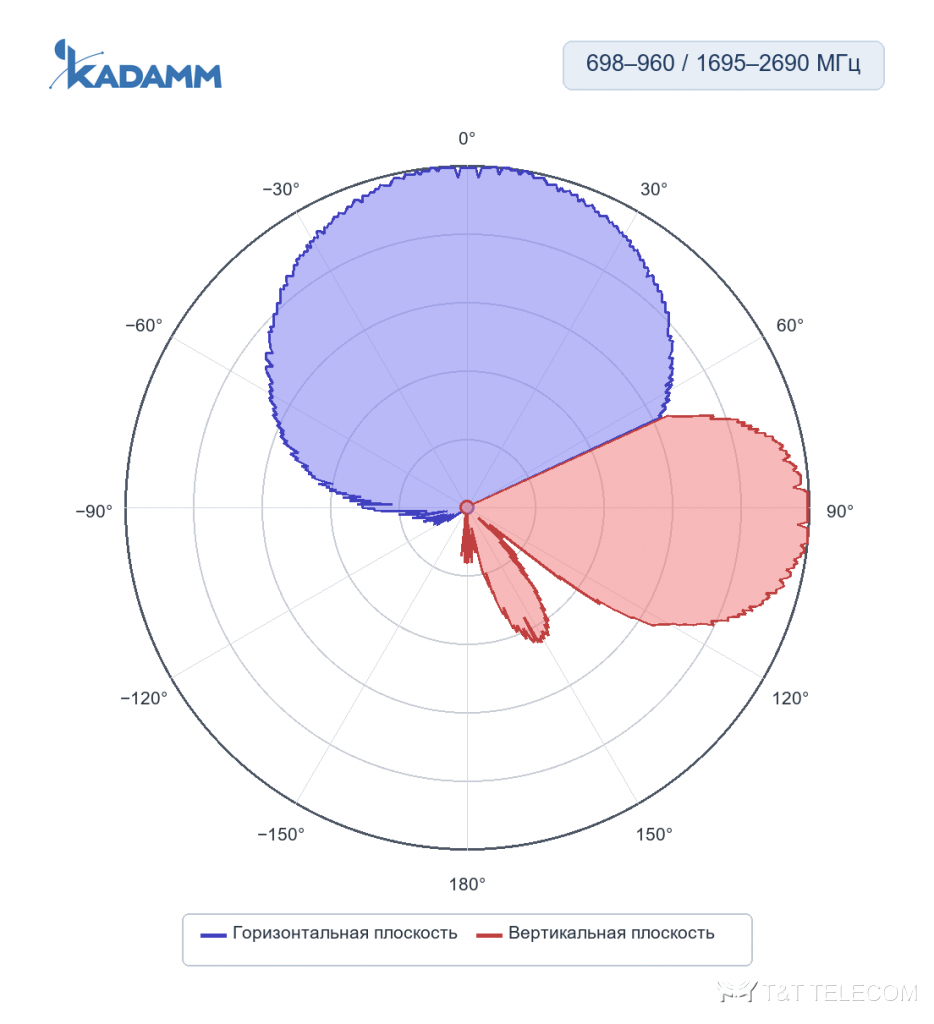

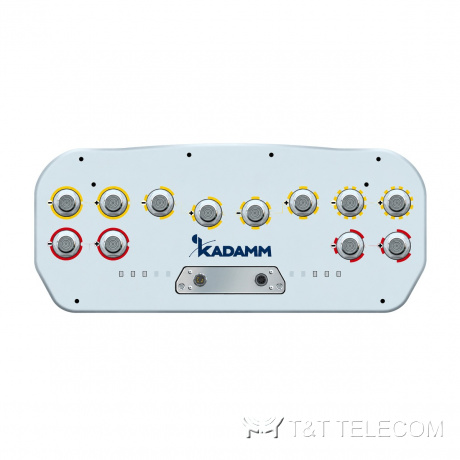

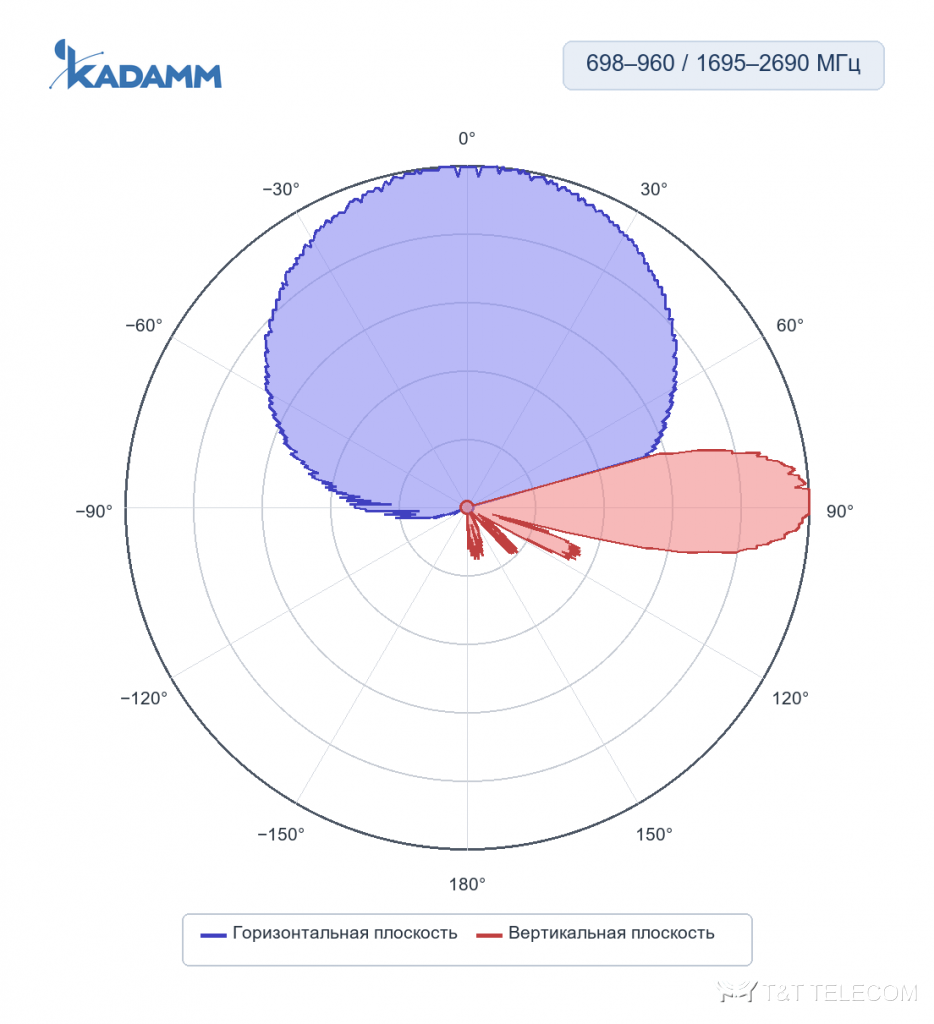

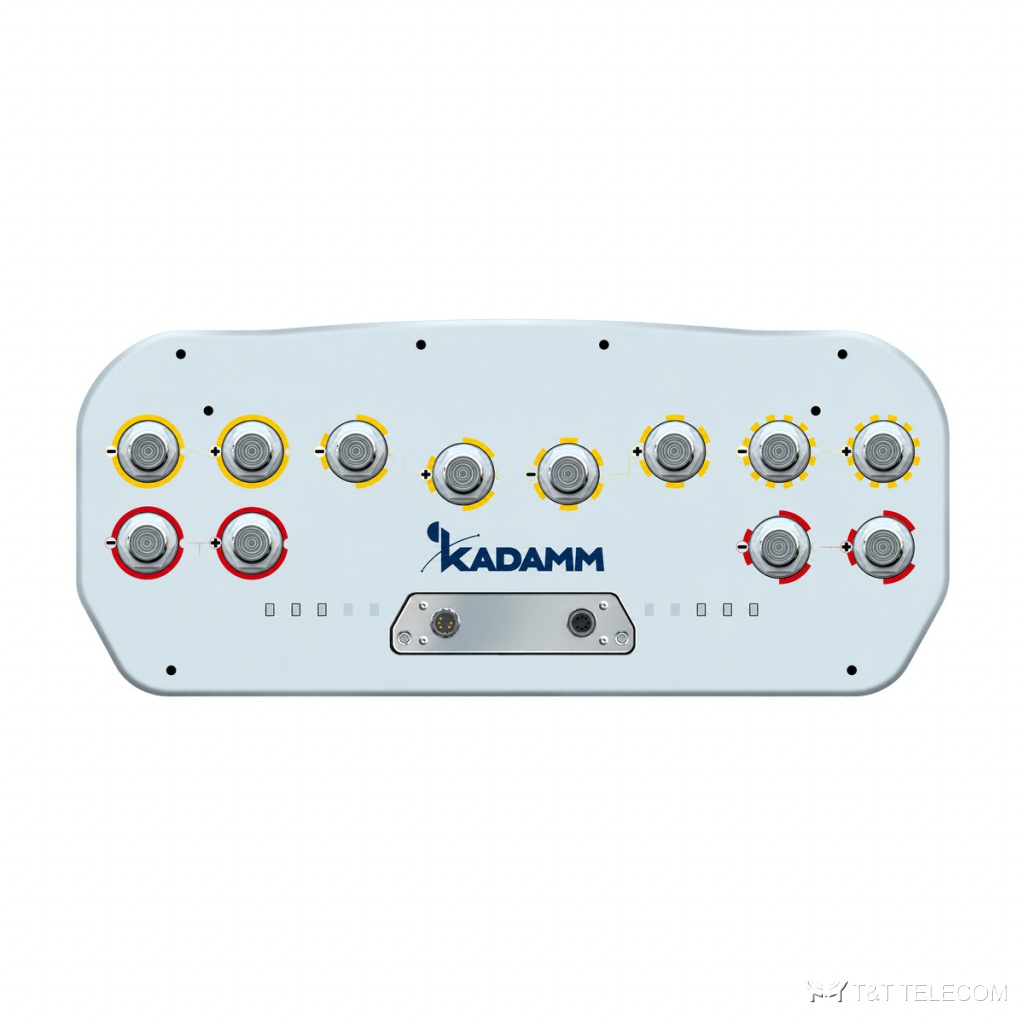

КСВН K806702715v01 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K806702715v01 — 200 Вт. Разъёмы K806702715v01: 12 × розетка 7/16 DIN (IEC 61169-4), выведены снизу. Конструкция K806702715v01: габариты 800 × 469 × 198 мм; масса 16,5 кг и ещё 5,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 220 / 65 / 280 Н (фронт / бок / тыл); выдерживает ветер до 250 км/ч; кожух — стеклопластик, стойкий к УФ-излучению; работает при −40…+70 °C. Излучатели K806702715v01 заземлены по постоянному току, статический заряд стекает на опору.
Для каких задач
- Через K806702715v01 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K806702715v01 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K806702715v01.
- Макросайты операторов на мачтах, трубостойках и крышах (K806702715v01).
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K806702715v01.
- Совместное размещение операторов на разных системах одной антенны (K806702715v01).
Технические характеристики
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление при среднем наклоне, дБи | 10,7 | 11,1 | 11,4 |
| Усиление во всём диапазоне наклонов, дБи | 10,5 ± 0,7 | 10,9 ± 0,6 | 11,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 7° | 66 ± 6° | 62 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26 ± 2° | 23 ± 2° | 22 ± 2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 21 | более 21 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | ||
| Подавление первого бокового лепестка, дБ | более 14 | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥23 | ||
| Развязка между входами разных систем, дБ | ≥23 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Массив Y1/Y2/Y3/Y4: 4×1695–2690 МГц
| Параметр | 1695–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 13,2 | 13,7 | 14,5 | 14,8 |
| Усиление во всём диапазоне наклонов, дБи | 13,0 ± 0,7 | 13,6 ± 0,5 | 14,3 ± 0,5 | 14,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 66 ± 7° | 63 ± 6° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,5 ± 1,2° | 12,0 ± 1,0° | 10,6 ± 0,5° | 9,6 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 24 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Блок RET | встроенный, в комплекте | |||
| Протокол RET | AISG 2.0/3GPP | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 469 × 198 мм |
| Размеры упаковки | 1070 × 535 × 250 мм |
| Масса антенны | 16,5 кг |
| Масса монтажного комплекта | 5,7 кг |
| Масса в упаковке | 24,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 220 / 65 / 280 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик, стойкий к УФ-излучению |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K806702715v01: 698–960 МГц и 1695–2690 МГц.
- Усиление K806702715v01 — 14,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K806702715v01: в горизонтальной плоскости 65°/65°, в вертикальной 26 ± 2° / 23 ± 2° / 22 ± 2°.
- Наклон луча K806702715v01: 2–12°.
- Разъёмы K806702715v01 — 12×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж K806702715v01: Ø50–Ø115 мм; ветровая нагрузка 220 / 65 / 280 Н.
- Габариты и масса K806702715v01: 800 × 469 × 198 мм, 16,5 кг.
- Число входов K806702715v01 — 12: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Наклон K806702715v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
- Суммарная мощность передатчиков на входе K806702715v01 — не выше 200 Вт, с запасом на пиковые значения.
- Если на K806702715v01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.
Поставка и документы
Поставляем KADAMM K806702715v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K806702715v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806702715v01.
Какие частоты поддерживает K806702715v01?
Рабочая полоса K806702715v01 — 698–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у K806702715v01?
12×7-16 DIN. Другие исполнения — уточняйте при заказе.
Сколько радиомодулей подключается к K806702715v01?
Входов 12, систем излучателей 6; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K806702715v01 подключается до 6 модулей.
Можно ли менять наклон K806702715v01 после монтажа?
Да, электрический наклон K806702715v01 регулируется в пределах 2–12° дистанционно через привод RET.
Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K806702715v01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
