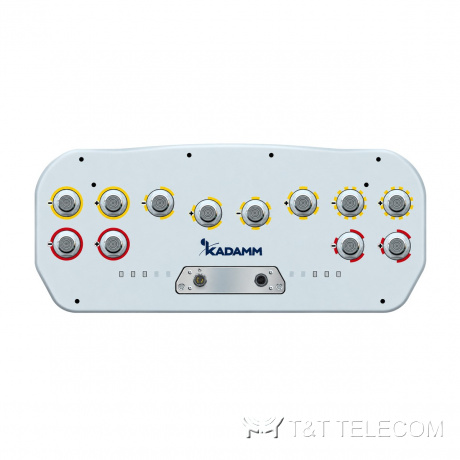

KADAMM K806702715 — секторная панельная антенна 698–2690 МГц, 6 систем излучателей, 14,8 дБи, 12 портов, встроенный RET

KADAMM K806702715: секторная панельная антенна для базовой станции. K806702715 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K806702715: полоса 698–960 МГц и 1695–2690 МГц; усиление 14,8 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 12×7-16 DIN; мощность до 200 Вт.

Принцип работы и конструкция

Секторная панель K806702715 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K806702715 — 2×698–960 / 4×1695–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

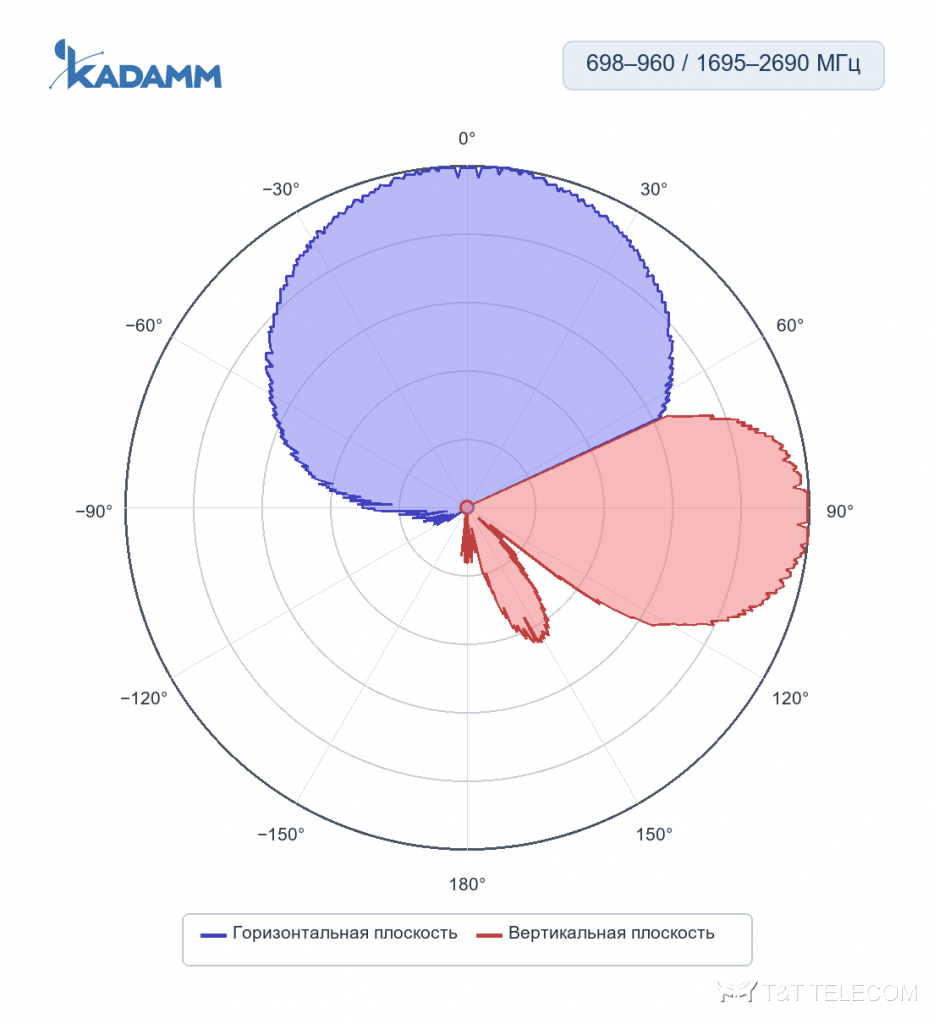

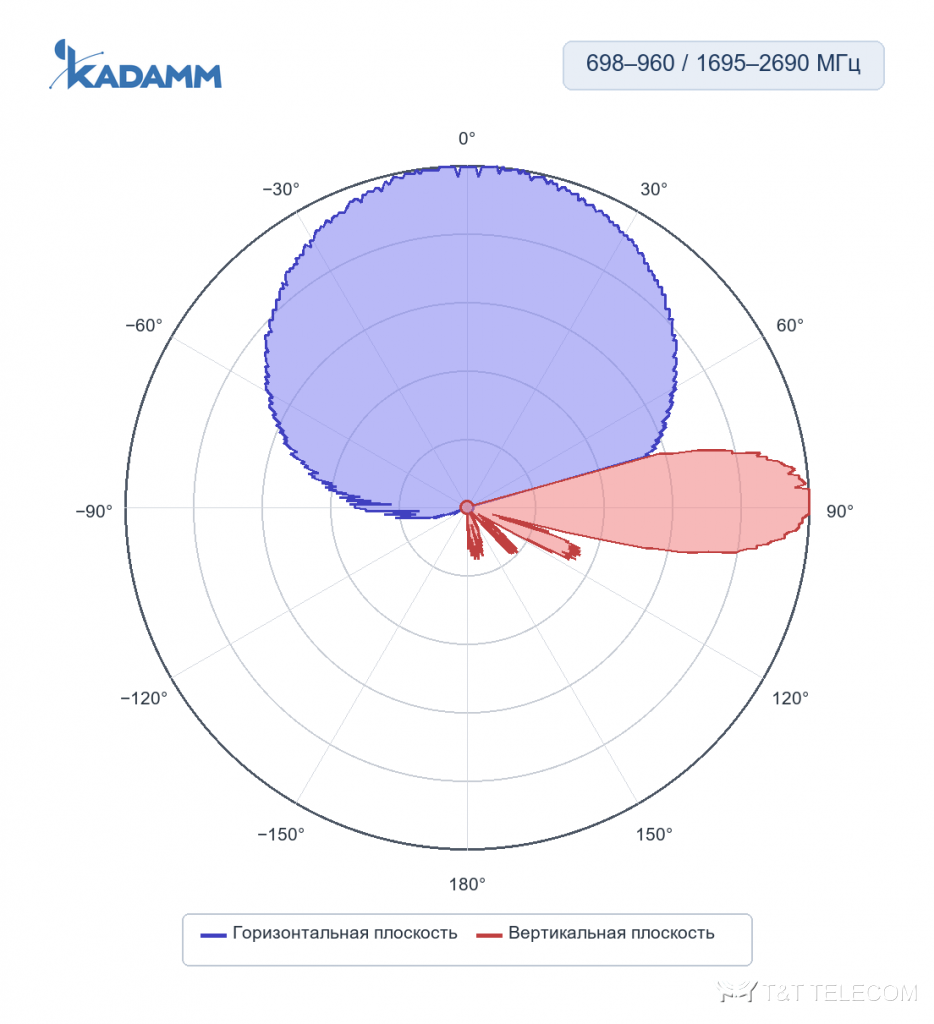

Коэффициент усиления K806702715 составляет 14,8 дБи (12,7 дБд). Горизонтальный луч K806702715 — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости ширина луча K806702715 — 26 ± 2°. Поляризация K806702715 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18 дБ.

В K806702715 6 систем излучателей и 12 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K806702715 — не менее 23 дБ. Электрический наклон K806702715 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K806702715 добавляет механический наклон 0–15°. Привод дистанционного наклона: встроенный, в комплекте, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K806702715: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 14,7°.

Отношение излучения вперёд и назад у K806702715 — более 20 / более 21 / более 21 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K806702715 — более 14 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K806702715 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

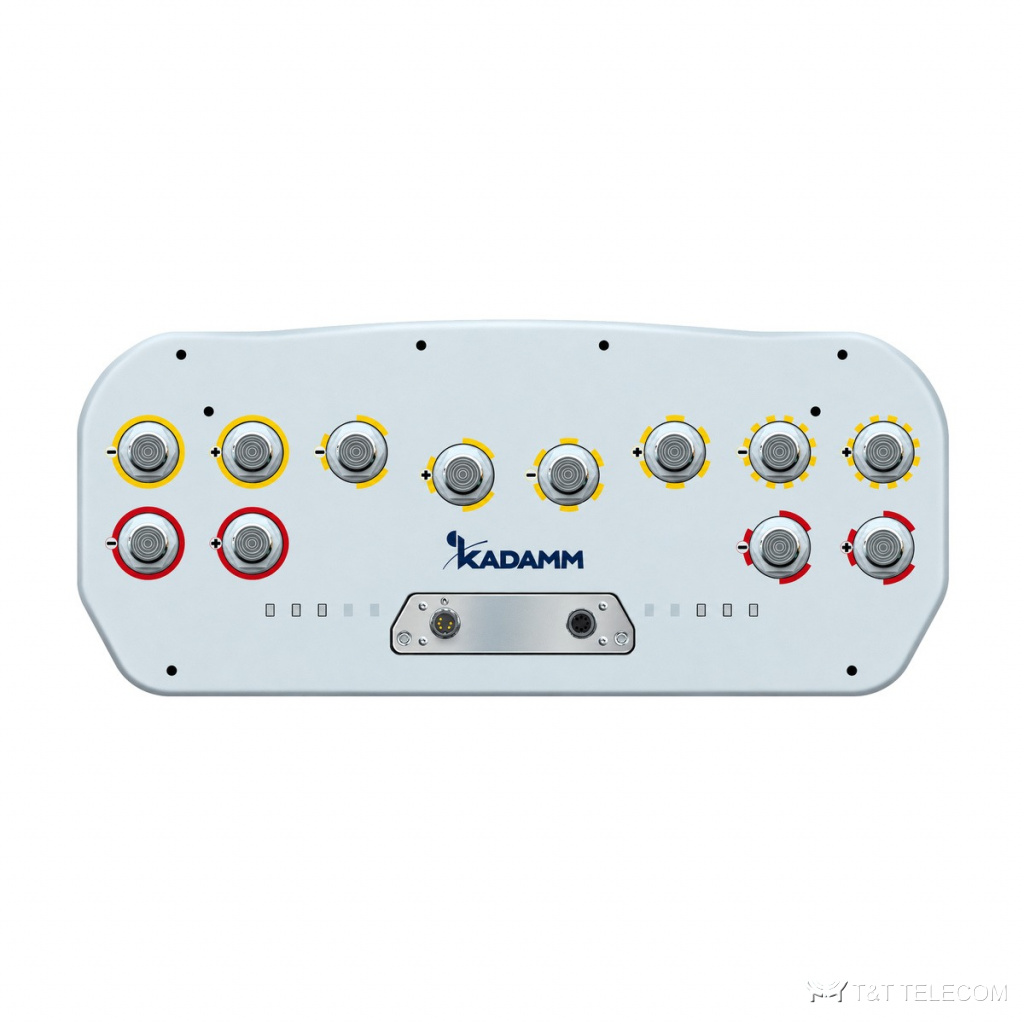

КСВН K806702715 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K806702715 — 200 Вт. Разъёмы K806702715: 12 × розетка 7/16 DIN (IEC 61169-4), выведены снизу. Конструкция K806702715: габариты 800 × 469 × 198 мм; масса 16,5 кг и ещё 5,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 220 / 65 / 280 Н (фронт / бок / тыл); выдерживает ветер до 250 км/ч; кожух — стеклопластик, стойкий к УФ-излучению; работает при −40…+70 °C. Излучатели K806702715 заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Полоса K806702715 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K806702715 в секторах базовой станции.
• Модернизация площадок: замена старых антенн на K806702715 без смены опоры.
• Макросайты операторов на мачтах, трубостойках и крышах — K806702715.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K806702715.
• Совместное размещение операторов на разных системах одной антенны — K806702715.

Технические характеристики

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1695–2690 МГц

Механика и условия эксплуатации

На что смотреть при выборе

• Рабочие частоты системы должны лежать внутри полосы K806702715: 698–960 МГц и 1695–2690 МГц.
• Усиление K806702715 — 14,8 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K806702715: в горизонтальной плоскости 65°/65°, в вертикальной 26 ± 2° / 23 ± 2° / 22 ± 2°.
• Наклон луча K806702715: 2–12°.
• Разъёмы K806702715 — 12×7-16 DIN; кабельные сборки готовят под них заранее.
• Монтаж K806702715: Ø50–Ø115 мм; ветровая нагрузка 220 / 65 / 280 Н.
• Габариты и масса K806702715: 800 × 469 × 198 мм, 16,5 кг.
• Число входов K806702715 — 12: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K806702715 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K806702715 — не выше 200 Вт, с запасом на пиковые значения.
• Если на K806702715 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K806702715 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у K806702715?
14,8 дБи. Ширина луча — 65°/65°.

Как крепится K806702715?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K806702715?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K806702715.

Сколько радиомодулей подключается к K806702715?
Входов 12, систем излучателей 6; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K806702715 подключается до 6 модулей.

Можно ли менять наклон K806702715 после монтажа?
Да, электрический наклон K806702715 регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K806702715, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
