KADAMM K804702719s — секторная панельная антенна 690–2690 МГц, 4 системы излучателей, 18,5 дБи, 8 портов, встроенный RET

KADAMM K804702719s: секторная панельная антенна для базовой станции. K804702719s ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K804702719s: полоса 690–960 МГц и 1710–2690 МГц; усиление 18,5 дБи; ширина луча 33°/33°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 400 Вт.

Принцип работы и конструкция

Секторная панель K804702719s устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K804702719s — 2×690–960 / 2×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Усиление K804702719s — 18,5 дБи, это 16,4 дБд относительно полуволнового вибратора. Ширина луча K804702719s по горизонтали — 33°/33°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K804702719s — 18,5 ± 0,5°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K804702719s ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 15 дБ. В K804702719s 4 системы излучателей и 8 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K804702719s — не менее 25 дБ.

Электрический наклон K804702719s регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K804702719s добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K804702719s: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 11°.

Отношение излучения вперёд и назад у K804702719s — более 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K804702719s — более 13 / более 14 / более 14 / более 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K804702719s — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

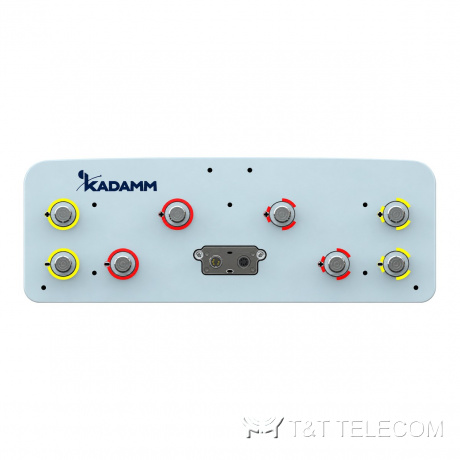

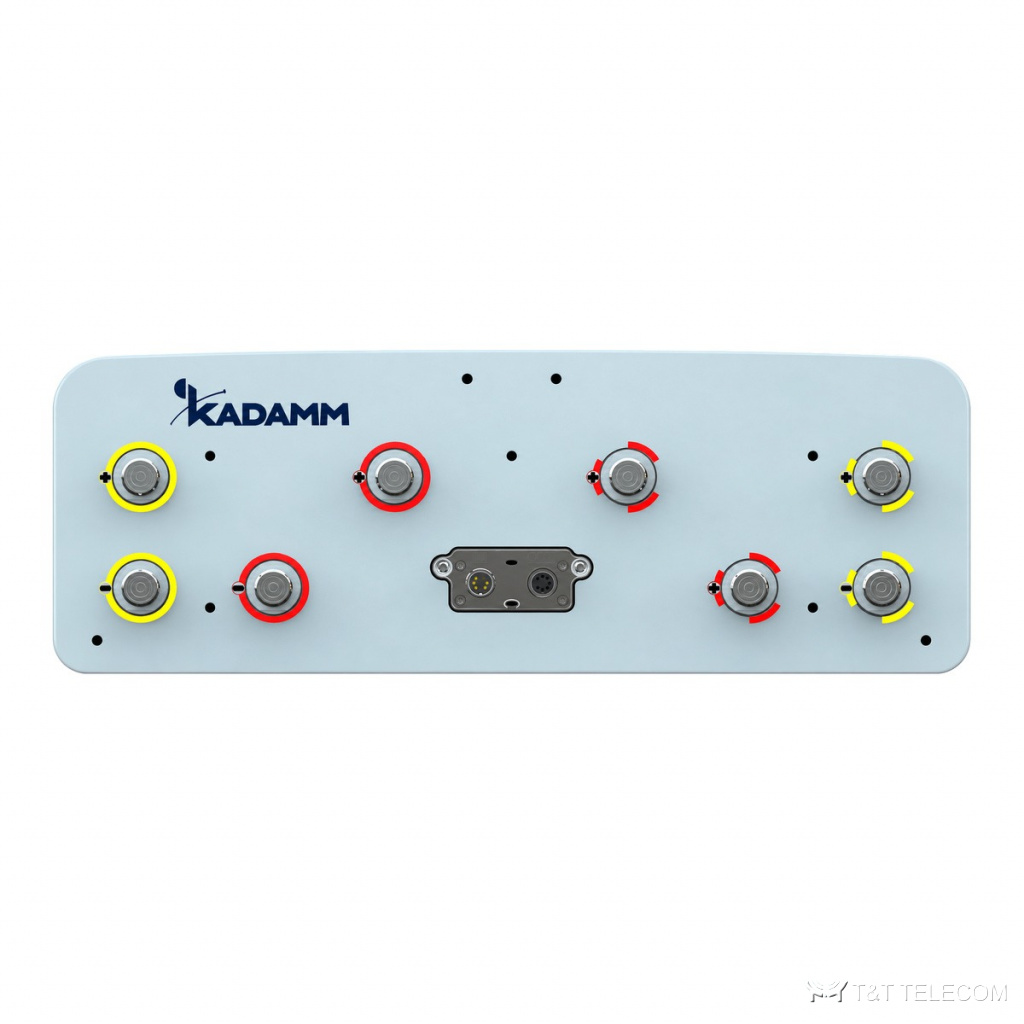

КСВН K804702719s — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K804702719s — 400 Вт. Разъёмы K804702719s: 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K804702719s меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K804702719s: габариты 2080 × 499 × 198 мм; масса 42 кг и ещё 8,6 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1074 / 309 / 1276 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K804702719s заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Диапазоны K804702719s: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K804702719s в секторах базовой станции.
• Модернизация площадок: замена старых антенн на K804702719s без смены опоры.
• Для K804702719s: макросайты операторов на мачтах, трубостойках и крышах.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K804702719s.
• Совместное размещение операторов на разных системах одной антенны — K804702719s.

Технические характеристики

Система 2×690–960 МГц

Система 2×1710–2690 МГц

Механика и условия эксплуатации

На что смотреть при выборе

• Сверьте частоты своей сети с полосой K804702719s — 690–960 МГц и 1710–2690 МГц.
• Усиление K804702719s — 18,5 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K804702719s: в горизонтальной плоскости 33°/33°, в вертикальной 18,5 ± 0,5° / 16,5 ± 0,5° / 16 ± 0,5° / 15 ± 0,5°.
• Наклон луча K804702719s: 2–12°.
• Под разъёмы K804702719s (8×4.3-10) подбирают джамперы и переходы.
• Монтаж K804702719s: Ø50–Ø115 мм; ветровая нагрузка 1074 / 309 / 1276 Н.
• Габариты и масса K804702719s: 2080 × 499 × 198 мм, 42 кг.
• Число входов K804702719s — 8: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K804702719s подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K804702719s — не выше 400 Вт, с запасом на пиковые значения.
• Если на K804702719s работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K804702719s поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у K804702719s?
18,5 дБи. Ширина луча — 33°/33°.

Как крепится K804702719s?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K804702719s?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K804702719s.

Сколько радиомодулей подключается к K804702719s?
Входов 8, систем излучателей 4; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K804702719s подключается до 4 модулей.

Можно ли менять наклон K804702719s после монтажа?
Да, электрический наклон K804702719s регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K804702719s, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
