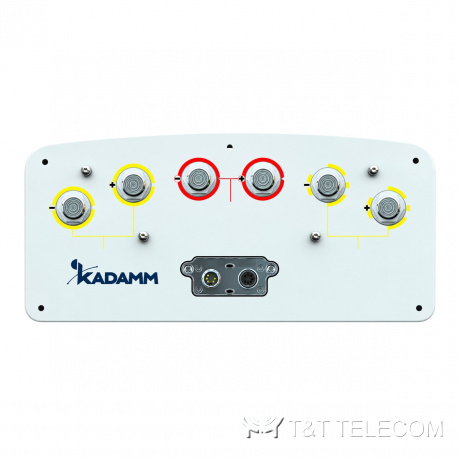

KADAMM K803702720 — секторная панельная антенна 698–2690 МГц, 3 системы излучателей, 19,9 дБи, 6 портов, встроенный RET

KADAMM K803702720 — секторная панельная антенна для базовой станции. Задача K803702720 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K803702720: полоса 698–960 МГц и 1710–2690 МГц; усиление 19,9 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт.

Как устроена K803702720

Внутри K803702720 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K803702720 уходит вперёд, в один сектор соты. Рабочая полоса K803702720 — 698–960 / 2×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Коэффициент усиления K803702720 составляет 19,9 дБи (17,8 дБд). Горизонтальный луч K803702720 — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K803702720 — 11,0 ± 1,1°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K803702720 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 20 дБ. В K803702720 3 системы излучателей и 6 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K803702720 — более 30 дБ.

Электрический наклон K803702720 регулируется в пределах 2–12° / 2–8°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K803702720 добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K803702720: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 7,2°.

Отношение излучения вперёд и назад у K803702720 — более 25 / более 25 / более 25 / более 26 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K803702720 — более 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K803702720 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

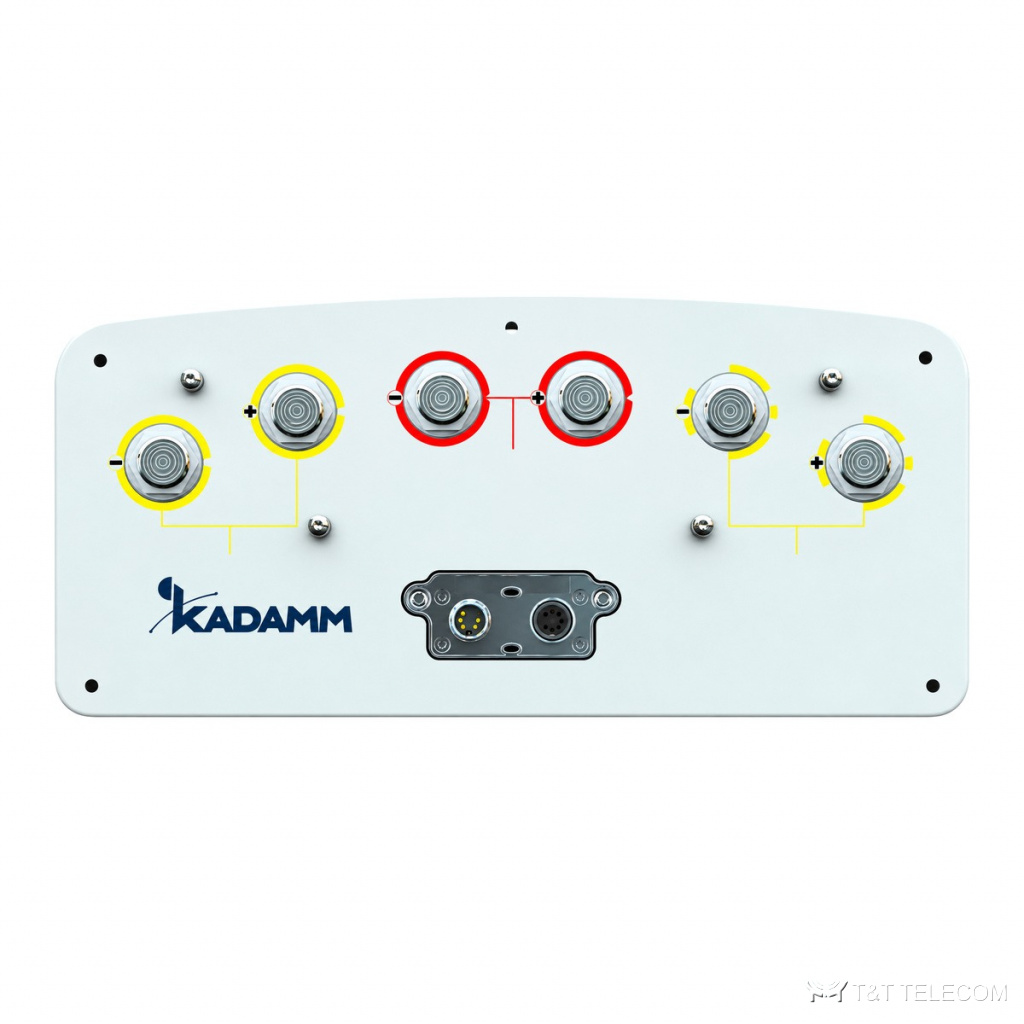

КСВН K803702720 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K803702720 — 400 Вт. Разъёмы K803702720: 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K803702720 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K803702720: габариты 2080 × 355 × 165 мм; масса 30 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K803702720 заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Диапазоны K803702720: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Сельские и трассовые соты, где нужна дальность — K803702720.
• Добавление диапазонов на существующей площадке через порты K803702720.
• Для K803702720: макросайты операторов на мачтах, трубостойках и крышах.
• Для K803702720: модернизация сайта: одна многодиапазонная панель вместо нескольких старых.
• Совместное размещение операторов на разных системах одной антенны (K803702720).

Технические характеристики

Система 698–960 МГц

Массив Y1/Y2: 2×1710–2690 МГц

Механика и условия эксплуатации

Как подобрать

• Рабочие частоты системы должны лежать внутри полосы K803702720: 698–960 МГц и 1710–2690 МГц.
• Коэффициент усиления K803702720 — 19,9 дБи; больше усиление — уже луч.
• Ширина луча K803702720: в горизонтальной плоскости 65°/65°, в вертикальной 11,0 ± 1,1° / 10,6 ± 0,9° / 10,2 ± 0,6° / 9,7 ± 0,6°.
• Наклон луча K803702720: 2–12° / 2–8°.
• Разъёмы K803702720 — 6×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K803702720: Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н.
• Габариты и масса K803702720: 2080 × 355 × 165 мм, 30 кг.
• Число входов K803702720 — 6: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K803702720 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K803702720 — не выше 400 Вт, с запасом на пиковые значения.
• Если на K803702720 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM K803702720 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K803702720?
6×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K803702720?
19,9 дБи. Ширина луча — 65°/65°.

Как крепится K803702720?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Сколько радиомодулей подключается к K803702720?
Входов 6, систем излучателей 3; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K803702720 подключается до 3 модулей.

Можно ли менять наклон K803702720 после монтажа?
Да, электрический наклон K803702720 регулируется в пределах 2–12° / 2–8° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K803702720, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
