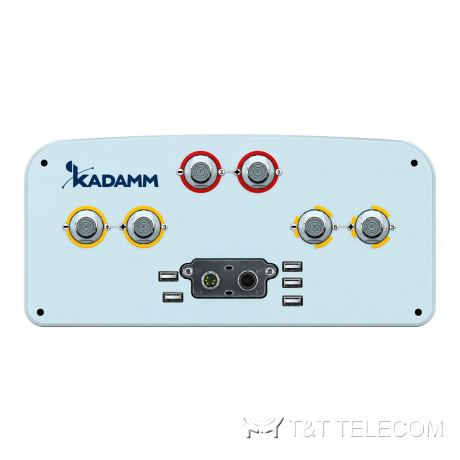

KADAMM K803702719 — секторная панельная антенна 698–2690 МГц, 3 системы излучателей, 18,5 дБи, 6 портов, встроенный RET

Модель KADAMM K803702719 — секторная панельная антенна для базовой станции. K803702719 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K803702719: полоса 698–960 МГц и 1710–2690 МГц; усиление 18,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 500 Вт.

Устройство и принцип работы

Внутри K803702719 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K803702719 уходит вперёд, в один сектор соты. Рабочая полоса K803702719 — 698–960 / 2×1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Коэффициент усиления K803702719 составляет 18,5 дБи (16,4 дБд). Горизонтальный луч K803702719 — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K803702719 — 11,8 ± 0,8°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K803702719 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 19 / более 19 / более 20 / более 20 дБ.

В K803702719 3 системы излучателей и 6 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K803702719 — не менее 30 дБ. Электрический наклон K803702719 регулируется в пределах 0–10°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K803702719 добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K803702719: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 7,6°.

Отношение излучения вперёд и назад у K803702719 — более 25 / более 25 / более 26 / более 26 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K803702719 — более 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K803702719 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

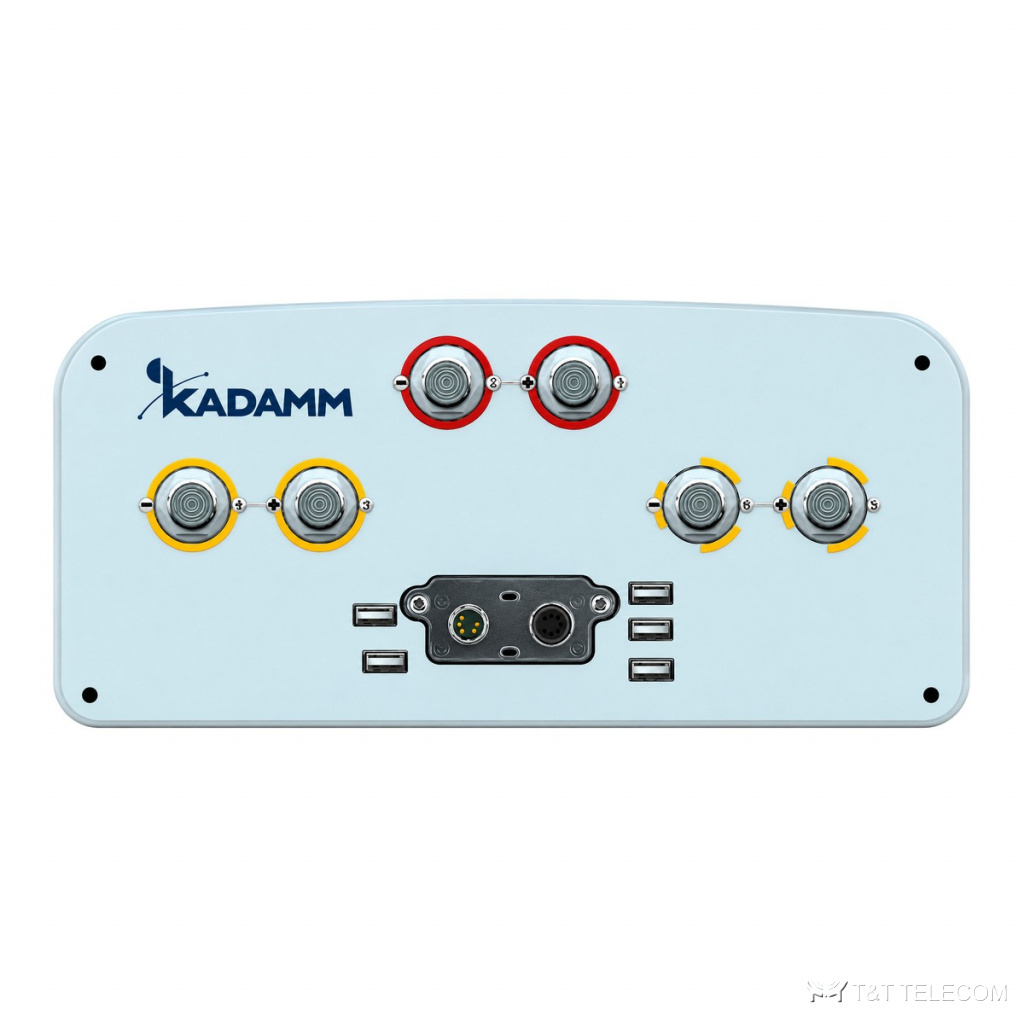

КСВН K803702719 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K803702719 — 500 Вт. Разъёмы K803702719: 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K803702719 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K803702719: габариты 2080 × 355 × 165 мм; масса 25,5 кг и ещё 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 885 / 278 / 990 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K803702719 заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Полоса K803702719 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K803702719 в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K803702719.
• Макросайты операторов на мачтах, трубостойках и крышах (K803702719).
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K803702719).
• Совместное размещение операторов на разных системах одной антенны (K803702719).

Технические характеристики

Система 698–960 МГц

Система 2×1710–2690 МГц

Механика и условия эксплуатации

Подбор под объект

• Сверьте частоты своей сети с полосой K803702719 — 698–960 МГц и 1710–2690 МГц.
• Коэффициент усиления K803702719 — 18,5 дБи; больше усиление — уже луч.
• Ширина луча K803702719: в горизонтальной плоскости 65°/65°, в вертикальной 11,8 ± 0,8° / 11,3 ± 0,7° / 10,6 ± 0,6° / 10,0 ± 0,6°.
• Наклон луча K803702719: 0–10°.
• Под разъёмы K803702719 (6×4.3-10) подбирают джамперы и переходы.
• Монтаж K803702719: Ø50–Ø115 мм; ветровая нагрузка 885 / 278 / 990 Н.
• Габариты и масса K803702719: 2080 × 355 × 165 мм, 25,5 кг.
• Число входов K803702719 — 6: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K803702719 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K803702719 — не выше 500 Вт, с запасом на пиковые значения.
• Если на K803702719 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K803702719 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у K803702719?
18,5 дБи. Ширина луча — 65°/65°.

Как крепится K803702719?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K803702719?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803702719.

Сколько радиомодулей подключается к K803702719?
Входов 6, систем излучателей 3; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K803702719 подключается до 3 модулей.

Можно ли менять наклон K803702719 после монтажа?
Да, электрический наклон K803702719 регулируется в пределах 0–10° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K803702719, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
