KADAMM K803172718 — секторная панельная антенна 1710–2690 МГц, 3 системы излучателей, 65°, 17,9 дБи, 6 портов, встроенный RET

KADAMM K803172718: секторная панельная антенна для базовой станции. На мачте или крыше K803172718 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K803172718: полоса 1710–2690 МГц; усиление 17,9 дБи; ширина луча 65°; поляризация 45°; разъёмы 6×4.3-10; мощность до 300 Вт.

Принцип работы и конструкция

Секторная панель K803172718 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K803172718 — 3×1710–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.

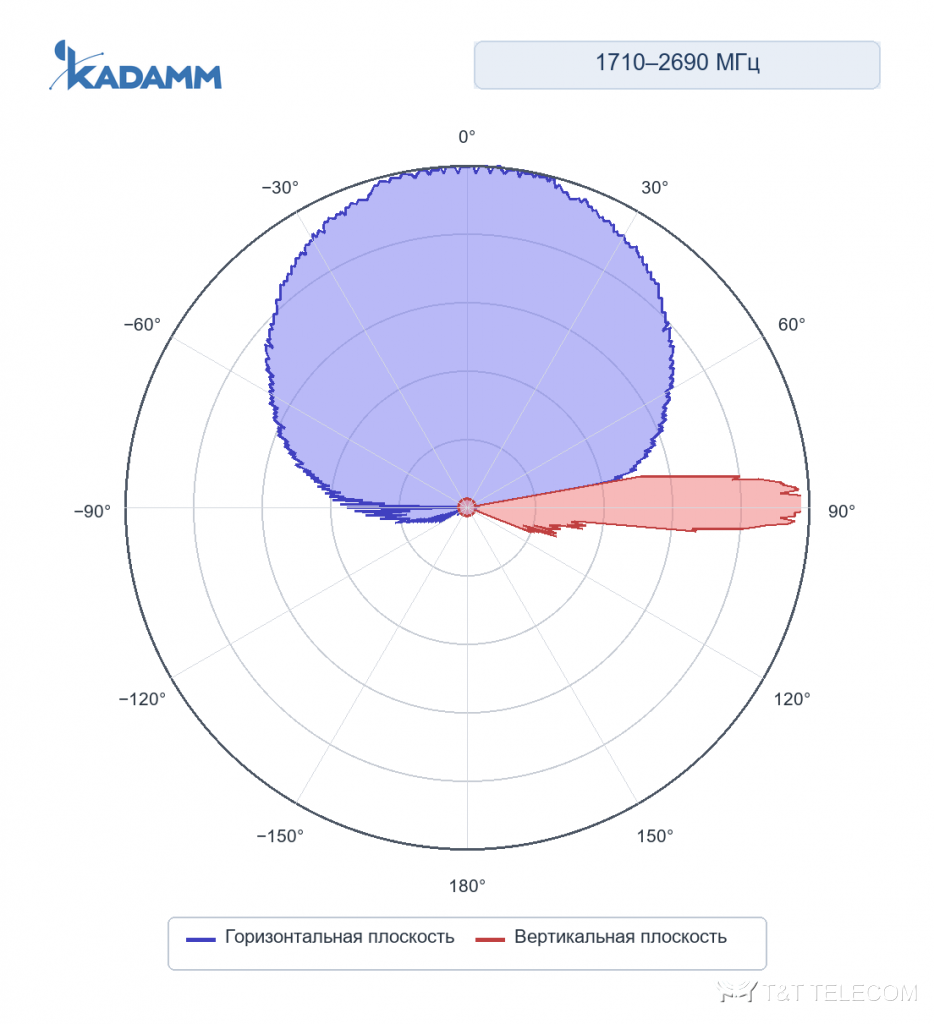

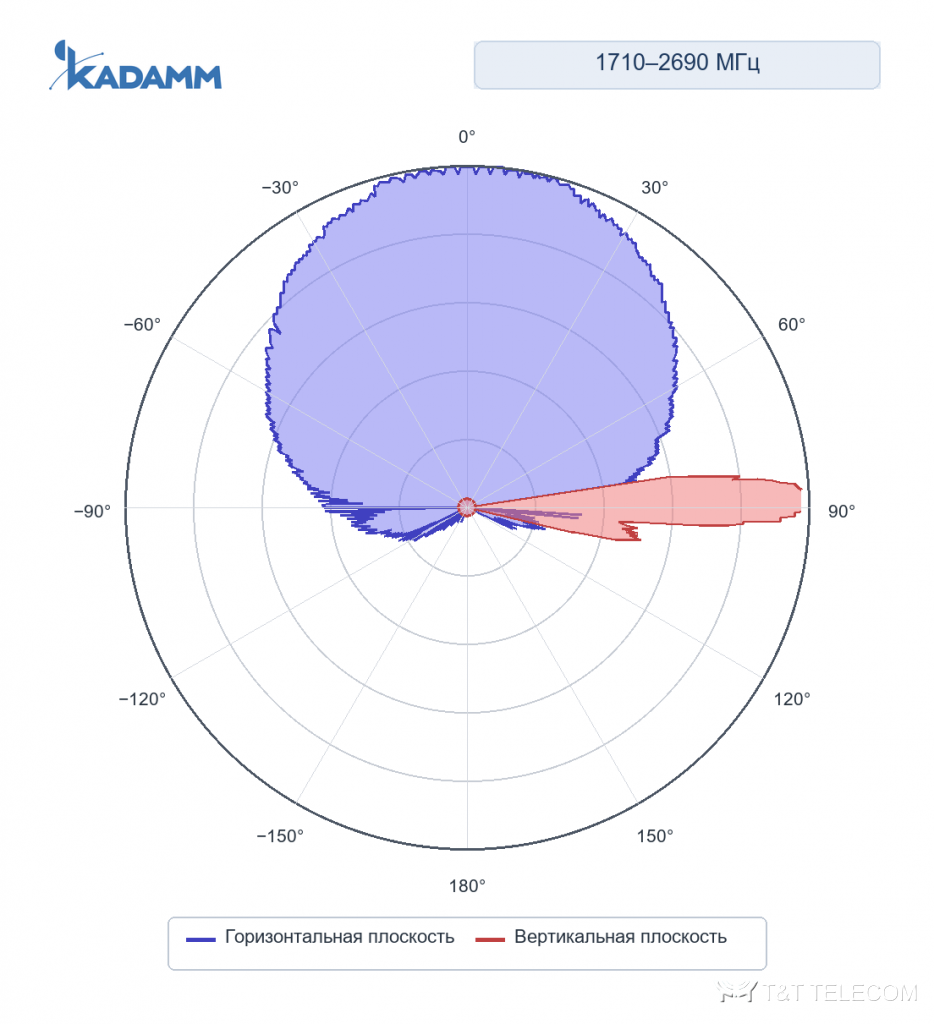

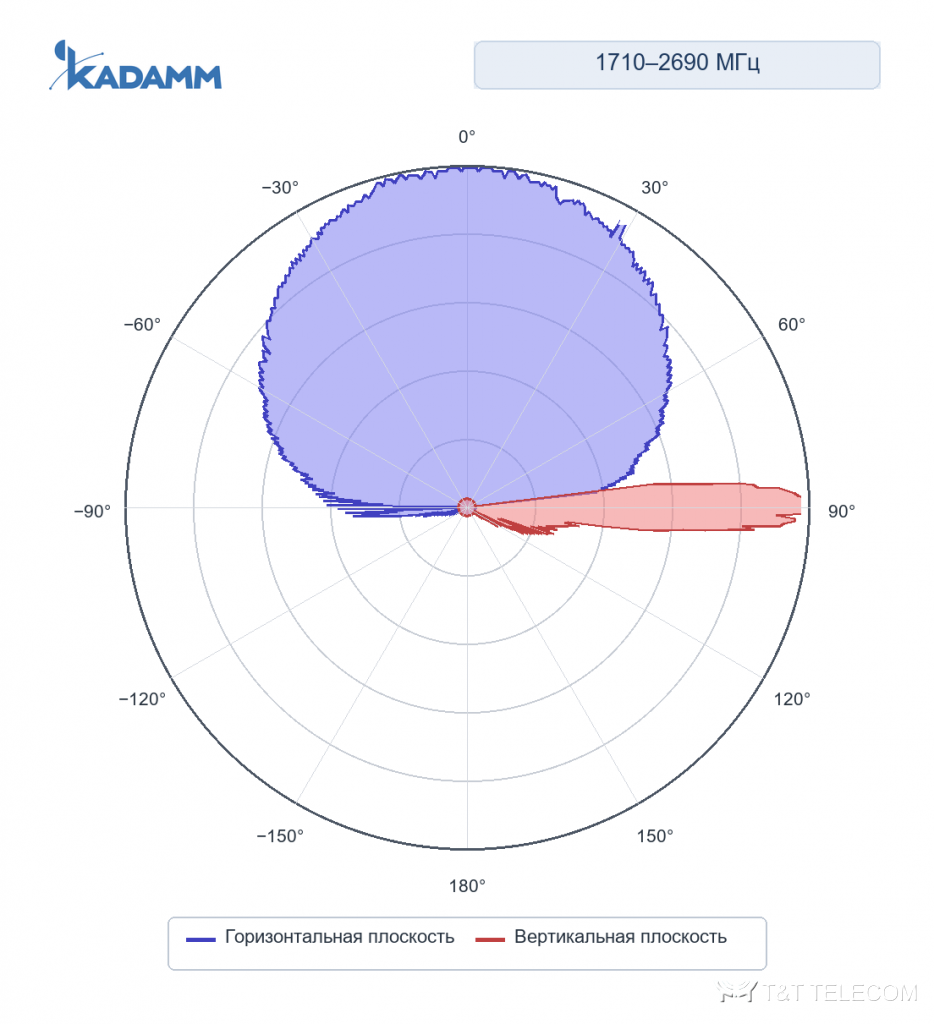

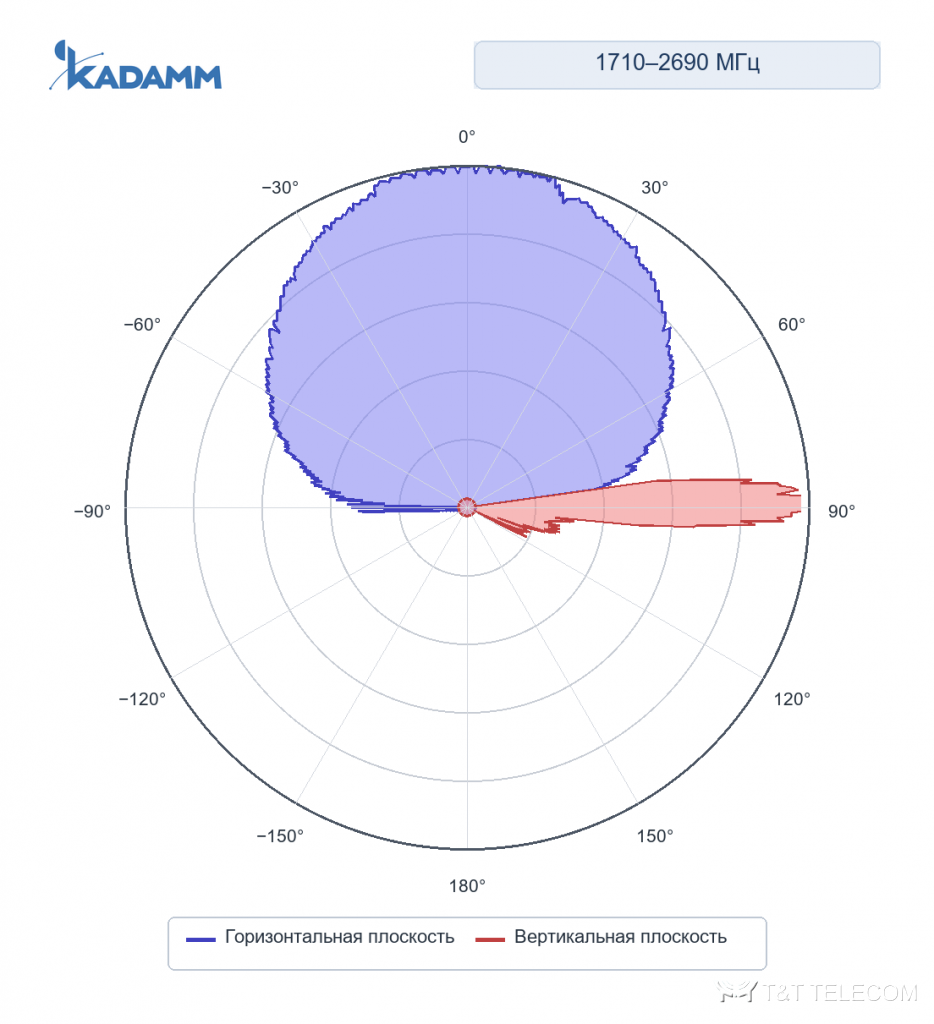

Усиление K803172718 — 17,9 дБи, это 15,7 дБд относительно полуволнового вибратора. Горизонтальный луч K803172718 — 65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K803172718 — 7,8 ± 0,7°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K803172718 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 16 / 60°более 11 / более 16 / 60°более 11 / более 15 / 60°более 10 / более 15 / 60°более 10 дБ.

В K803172718 3 системы излучателей и 6 входов: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Электрический наклон K803172718 регулируется в пределах 0–10°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K803172718 добавляет механический наклон 0–10°. Привод дистанционного наклона: KADAMM RET-800232114 (сменный, в комплекте), протокол AISG 2.0 SRET — угол меняют командой со станции, подъём на опору не нужен. Пример для K803172718: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,6°.

Отношение излучения вперёд и назад у K803172718 — более 28 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K803172718 — более 16 / более 16 / более 15 / более 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K803172718 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

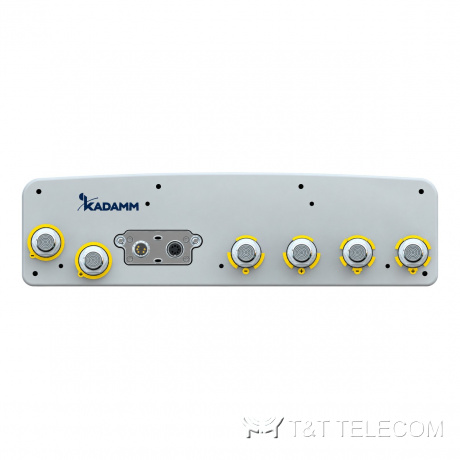

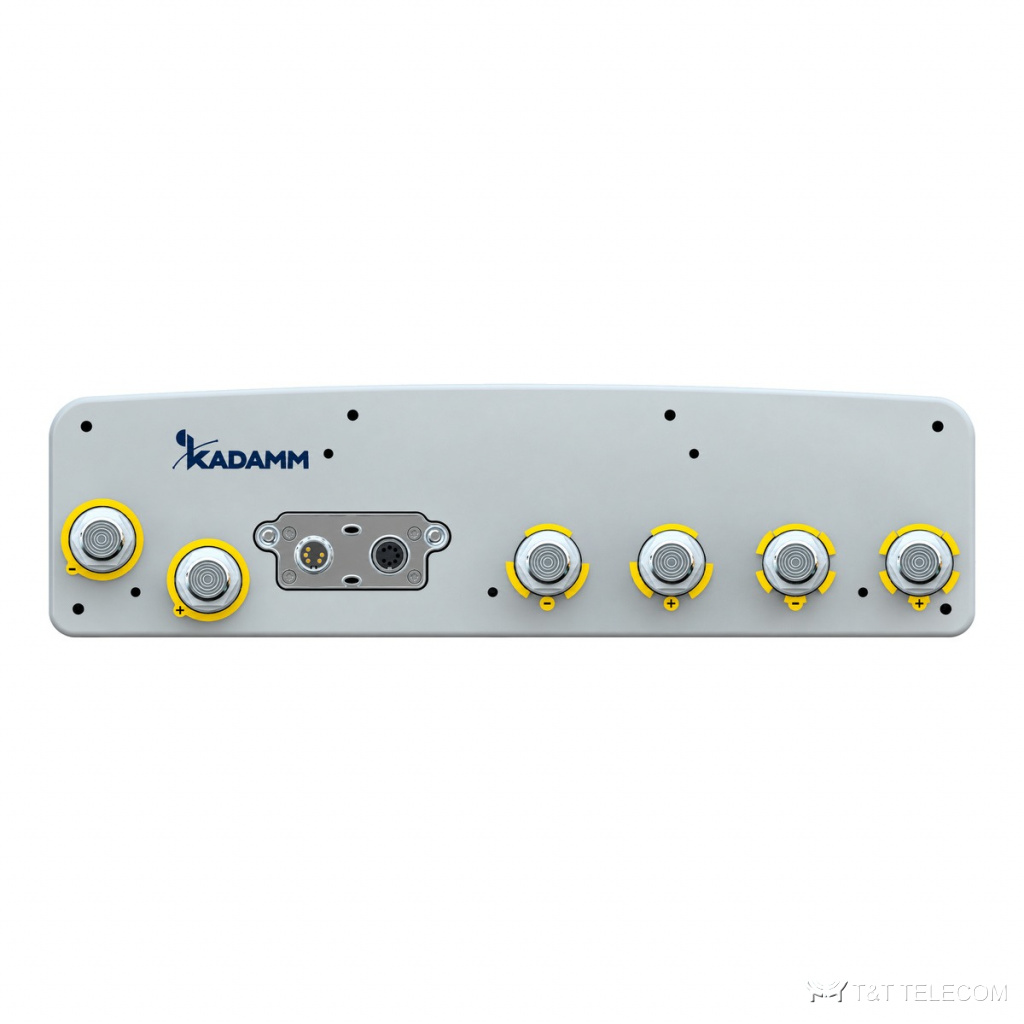

КСВН K803172718 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K803172718 — 300 Вт. Разъёмы K803172718: 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K803172718 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K803172718: габариты 1360 × 398 × 105 мм; масса 17,5 кг и ещё 5,6 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 718 / 186 / 718 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K803172718 заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Диапазоны K803172718: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
• Макросоты городских и пригородных сетей — K803172718 в секторах базовой станции.
• Модернизация площадок: замена старых антенн на K803172718 без смены опоры.
• Для K803172718: макросайты операторов на мачтах, трубостойках и крышах.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K803172718.
• Совместное размещение операторов на разных системах одной антенны — K803172718.

Технические характеристики

Механика и условия эксплуатации

Подбор под объект

• Рабочие частоты системы должны лежать внутри полосы K803172718: 1710–2690 МГц.
• Коэффициент усиления K803172718 — 17,9 дБи; больше усиление — уже луч.
• Ширина луча K803172718: в горизонтальной плоскости 65°, в вертикальной 7,8 ± 0,7° / 6,8 ± 0,6° / 6,2 ± 0,5° / 5,6 ± 0,4°.
• Наклон луча K803172718: 0–10°.
• Разъёмы K803172718 — 6×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K803172718: Ø50–Ø115 мм; ветровая нагрузка 718 / 186 / 718 Н.
• Габариты и масса K803172718: 1360 × 398 × 105 мм, 17,5 кг.
• Число входов K803172718 — 6: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K803172718 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K803172718 — не выше 300 Вт, с запасом на пиковые значения.
• Если на K803172718 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K803172718 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Что нужно для подбора K803172718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K803172718.

Какие частоты поддерживает K803172718?
Рабочая полоса K803172718 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Какой разъём у K803172718?
6×4.3-10. Другие исполнения — уточняйте при заказе.

Сколько радиомодулей подключается к K803172718?
Входов 6, систем излучателей 3; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K803172718 подключается до 3 модулей.

Можно ли менять наклон K803172718 после монтажа?
Да, электрический наклон K803172718 регулируется в пределах 0–10° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K803172718, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
