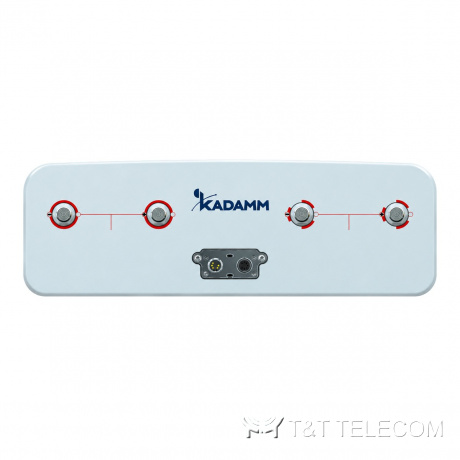

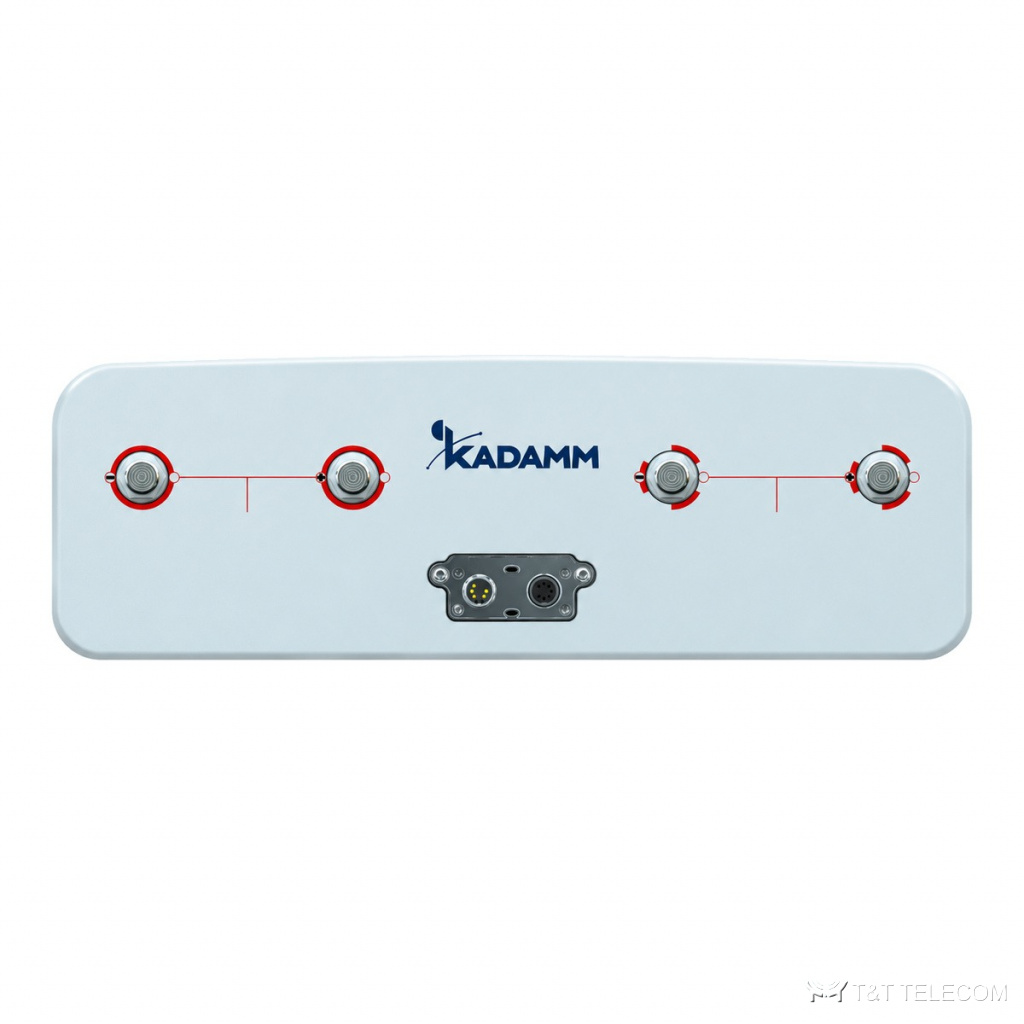

KADAMM K802709018s — секторная панельная антенна 698–960 МГц, 2 системы излучателей, 33°, 18,2 дБи, 4 порта, встроенный RET

Модель KADAMM K802709018s — секторная панельная антенна для базовой станции. K802709018s ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K802709018s: полоса 698–960 МГц; усиление 18,2 дБи; ширина луча 33°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 500 Вт.

Как устроена K802709018s

Внутри K802709018s — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K802709018s уходит вперёд, в один сектор соты. Рабочая полоса K802709018s — 2×698–960 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

Коэффициент усиления K802709018s составляет 18,2 дБи (16,1 дБд). Ширина луча K802709018s по горизонтали — 33°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K802709018s — 8,2 ± 0,8°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K802709018s ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18 / более 18 / более 17 / более 15 дБ.

В K802709018s 2 системы излучателей и 4 входа: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K802709018s — не менее 25 дБ. Электрический наклон K802709018s регулируется в пределах 0–8°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K802709018s добавляет механический наклон 0–8°. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K802709018s: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,8°.

Отношение излучения вперёд и назад у K802709018s — более 27 / более 28 / более 28 / более 28 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K802709018s — более 15 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K802709018s — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K802709018s — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K802709018s — 500 Вт. Разъёмы K802709018s: 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K802709018s меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K802709018s: габариты 2680 × 630 × 175 мм; масса 46,5 кг и ещё 8,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1709 / 638 / 1911 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K802709018s заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Через K802709018s работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
• Сельские и трассовые соты, где нужна дальность — K802709018s.
• Модернизация площадок: замена старых антенн на K802709018s без смены опоры.
• Макросайты операторов на мачтах, трубостойках и крышах (K802709018s).
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K802709018s).
• Для K802709018s: совместное размещение операторов на разных системах одной антенны.

Технические характеристики

Механика и условия эксплуатации

Подбор под объект

• Рабочие частоты системы должны лежать внутри полосы K802709018s: 698–960 МГц.
• Усиление K802709018s — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K802709018s: в горизонтальной плоскости 33°, в вертикальной 8,2 ± 0,8° / 7,4 ± 0,5° / 7,1 ± 0,5° / 6,7 ± 0,5°.
• Наклон луча K802709018s: 0–8°.
• Под разъёмы K802709018s (4×4.3-10) подбирают джамперы и переходы.
• Монтаж K802709018s: Ø50–Ø115 мм; ветровая нагрузка 1709 / 638 / 1911 Н.
• Габариты и масса K802709018s: 2680 × 630 × 175 мм, 46,5 кг.
• Число входов K802709018s — 4: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K802709018s подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K802709018s — не выше 500 Вт, с запасом на пиковые значения.
• Если на K802709018s работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K802709018s поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у K802709018s?
18,2 дБи. Ширина луча — 33°.

Как крепится K802709018s?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K802709018s?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802709018s.

Сколько радиомодулей подключается к K802709018s?
Входов 4, систем излучателей 2; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K802709018s подключается до 2 модулей.

Можно ли менять наклон K802709018s после монтажа?
Да, электрический наклон K802709018s регулируется в пределах 0–8° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K802709018s, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
