KADAMM K802709017v02 — секторная панельная антенна 698–960 МГц, 2 системы излучателей, 65°, 17,3 дБи, 4 порта, встроенный RET

KADAMM K802709017v02: секторная панельная антенна для базовой станции. На мачте или крыше K802709017v02 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K802709017v02: полоса 698–960 МГц; усиление 17,3 дБи; ширина луча 65°; поляризация 45°; разъёмы 4×4.3-10; мощность до 400 Вт.

Как устроена K802709017v02

Внутри K802709017v02 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K802709017v02 уходит вперёд, в один сектор соты. Рабочая полоса K802709017v02 — 2×698–960 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

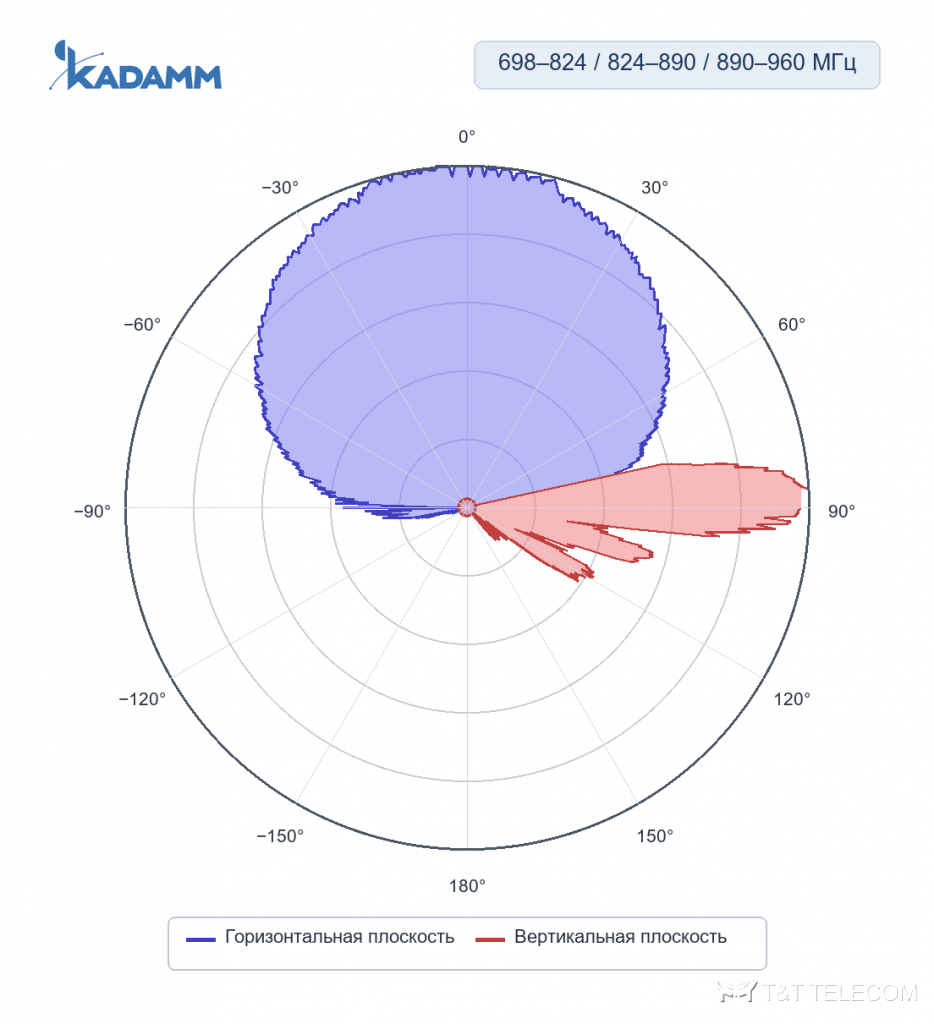

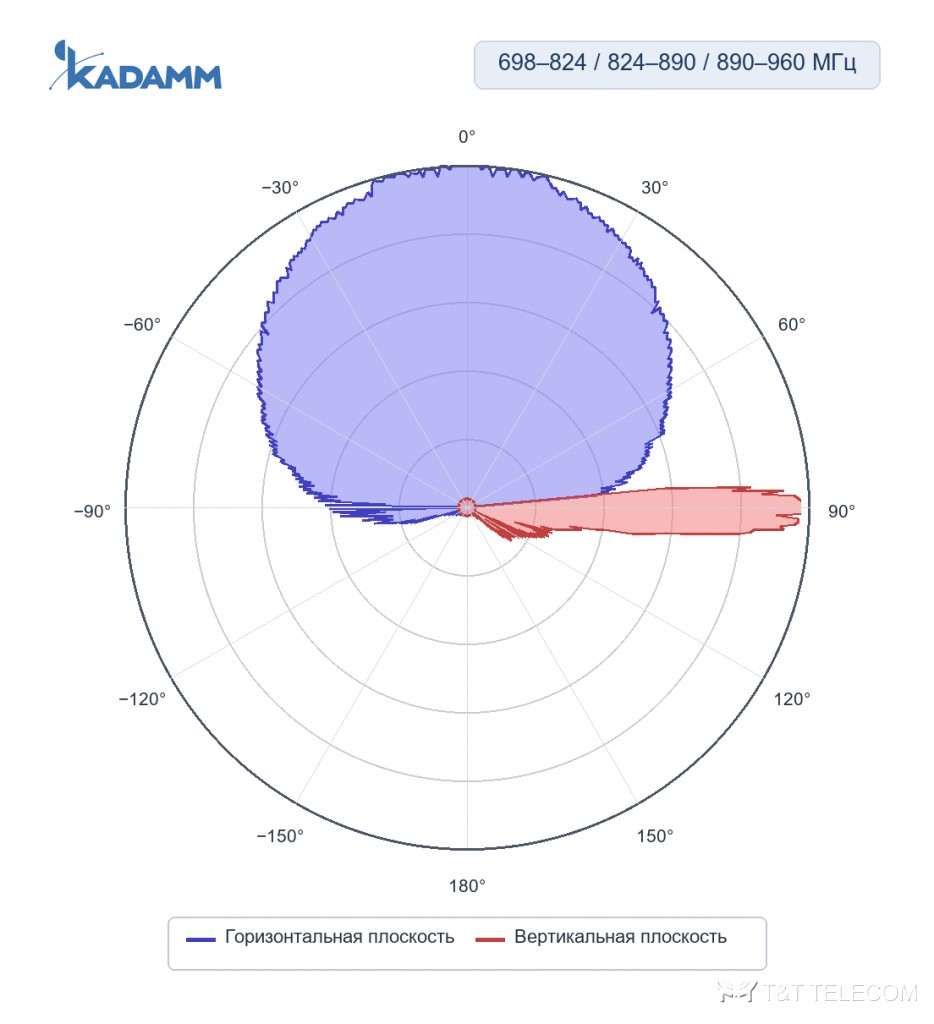

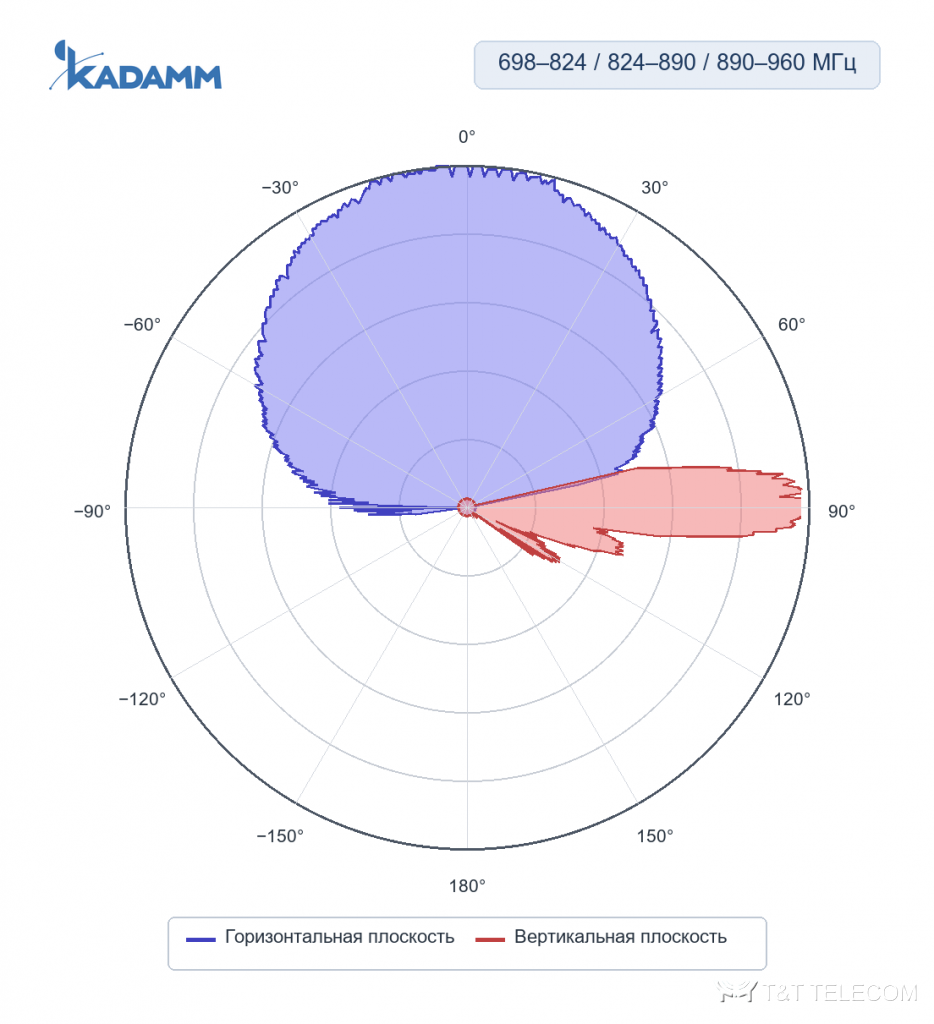

Усиление K802709017v02 — 17,3 дБи, это 15,2 дБд относительно полуволнового вибратора. Горизонтальный луч K802709017v02 — 65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K802709017v02 — 8,8 ± 0,6°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K802709017v02 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 15 / 60°более 6 / более 17 / 60°более 7 / более 16 / 60°более 7 дБ.

В K802709017v02 2 системы излучателей и 4 входа: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K802709017v02 — не менее 28 дБ. Электрический наклон K802709017v02 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K802709017v02 добавляет механический наклон 0–8°. Привод дистанционного наклона: KADAMM RET-800232114 (сменный, в комплекте), протокол AISG 2.0 SRET — угол меняют командой со станции, подъём на опору не нужен. Пример для K802709017v02: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 6,1°.

Отношение излучения вперёд и назад у K802709017v02 — более 23 / более 24 / более 26 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K802709017v02 — более 16 / более 17 / более 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K802709017v02 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K802709017v02 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K802709017v02 — 400 Вт. Разъёмы K802709017v02: 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K802709017v02 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

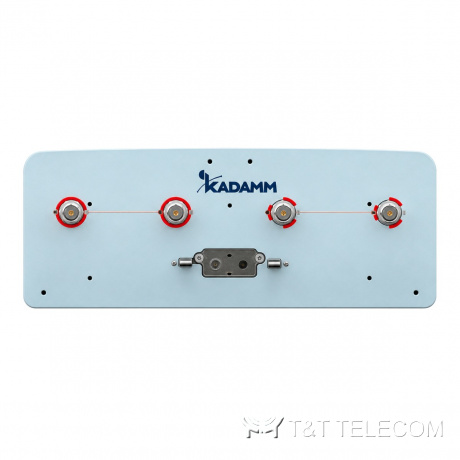

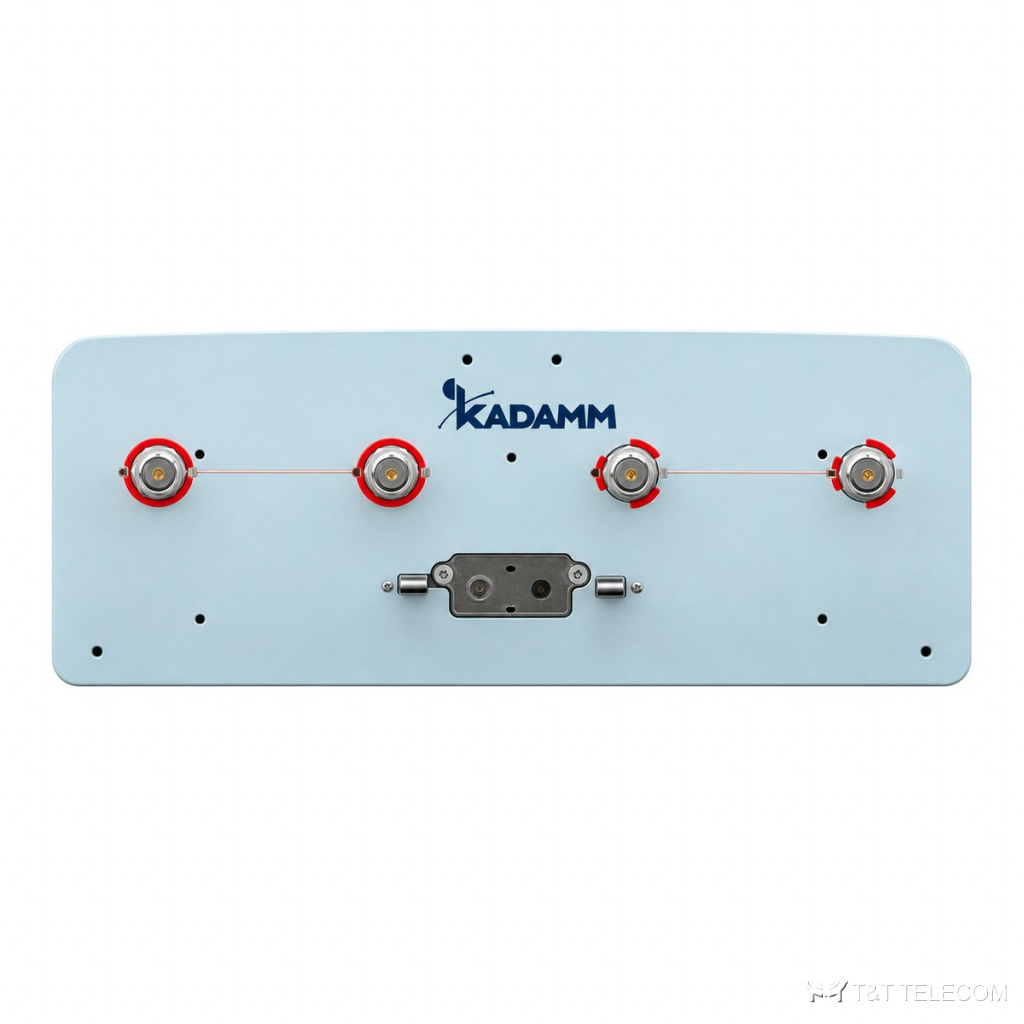

Конструкция K802709017v02: габариты 2580 × 446 × 165 мм; масса 39 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1376 / 359 / 1537 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K802709017v02 заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Через K802709017v02 работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
• Сельские и трассовые соты, где нужна дальность — K802709017v02.
• Добавление диапазонов на существующей площадке через порты K802709017v02.
• Для K802709017v02: макросайты операторов на мачтах, трубостойках и крышах.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K802709017v02).
• Совместное размещение операторов на разных системах одной антенны — K802709017v02.

Технические характеристики

Механика и условия эксплуатации

На что смотреть при выборе

• Рабочие частоты системы должны лежать внутри полосы K802709017v02: 698–960 МГц.
• Коэффициент усиления K802709017v02 — 17,3 дБи; больше усиление — уже луч.
• Ширина луча K802709017v02: в горизонтальной плоскости 65°, в вертикальной 8,8 ± 0,6° / 7,8 ± 0,3° / 7,5 ± 0,2°.
• Наклон луча K802709017v02: 2–12°.
• Под разъёмы K802709017v02 (4×4.3-10) подбирают джамперы и переходы.
• Монтаж K802709017v02: Ø50–Ø115 мм; ветровая нагрузка 1376 / 359 / 1537 Н.
• Габариты и масса K802709017v02: 2580 × 446 × 165 мм, 39 кг.
• Число входов K802709017v02 — 4: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K802709017v02 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K802709017v02 — не выше 400 Вт, с запасом на пиковые значения.
• Если на K802709017v02 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K802709017v02 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает K802709017v02?
Рабочая полоса K802709017v02 — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

Какой разъём у K802709017v02?
4×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K802709017v02?
17,3 дБи. Ширина луча — 65°.

Сколько радиомодулей подключается к K802709017v02?
Входов 4, систем излучателей 2; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K802709017v02 подключается до 2 модулей.

Можно ли менять наклон K802709017v02 после монтажа?
Да, электрический наклон K802709017v02 регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K802709017v02, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
