KADAMM K802702718v01 — двухдиапазонная секторная панельная антенна 698–960 / 1710–2690 МГц, 65°/65°, 17,7 дБи, 4 порта, встроенный RET

Модель KADAMM K802702718v01 — секторная панельная антенна для базовой станции. Задача K802702718v01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K802702718v01: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°/65°; поляризация 45°; разъёмы 4×4.3-10; мощность до 400 Вт.

Как устроена K802702718v01

Секторная панель K802702718v01 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K802702718v01 — 698–960 / 1710–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

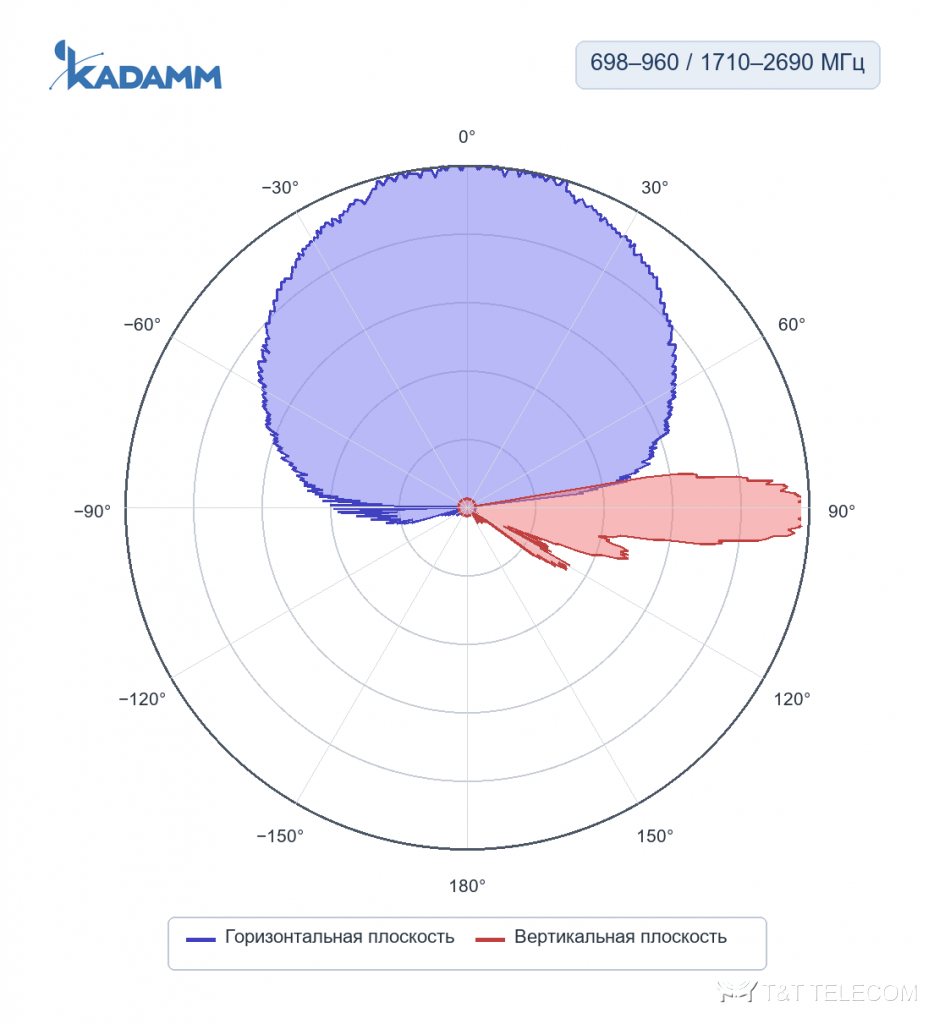

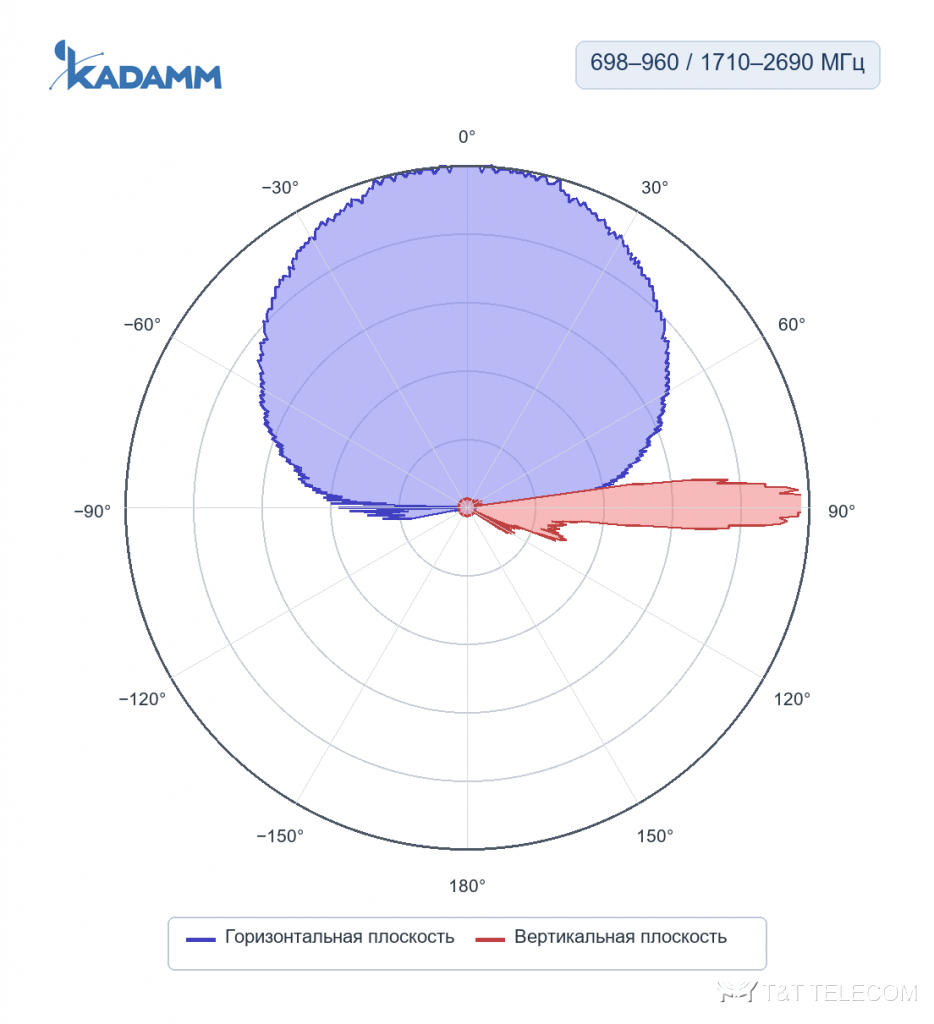

Усиление K802702718v01 — 17,7 дБи, это 15,5 дБд относительно полуволнового вибратора. Горизонтальный луч K802702718v01 — 65°/65°, стандарт трёхсекторного сайта: три панели закрывают круг по 120°. В вертикальной плоскости луч K802702718v01 — 9,2 ± 0,6°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K802702718v01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 22 / более 22 / более 23 / более 23 дБ.

В K802702718v01 2 системы излучателей и 4 входа: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K802702718v01 — не менее 28 дБ. Электрический наклон K802702718v01 регулируется в пределах 2–12°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K802702718v01 добавляет механический наклон 0–8°. Привод дистанционного наклона: KADAMM RET-800232114, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K802702718v01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 6,3°.

Отношение излучения вперёд и назад у K802702718v01 — более 24 / более 25 / более 26 / более 26 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K802702718v01 — более 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K802702718v01 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

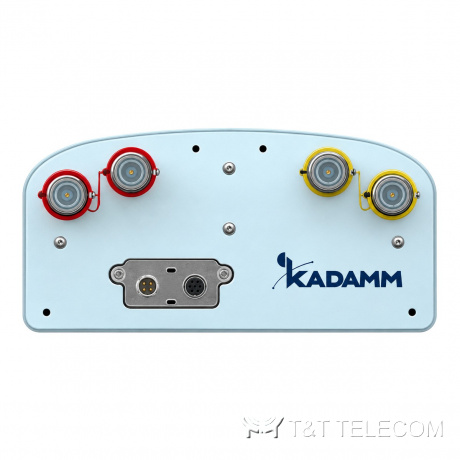

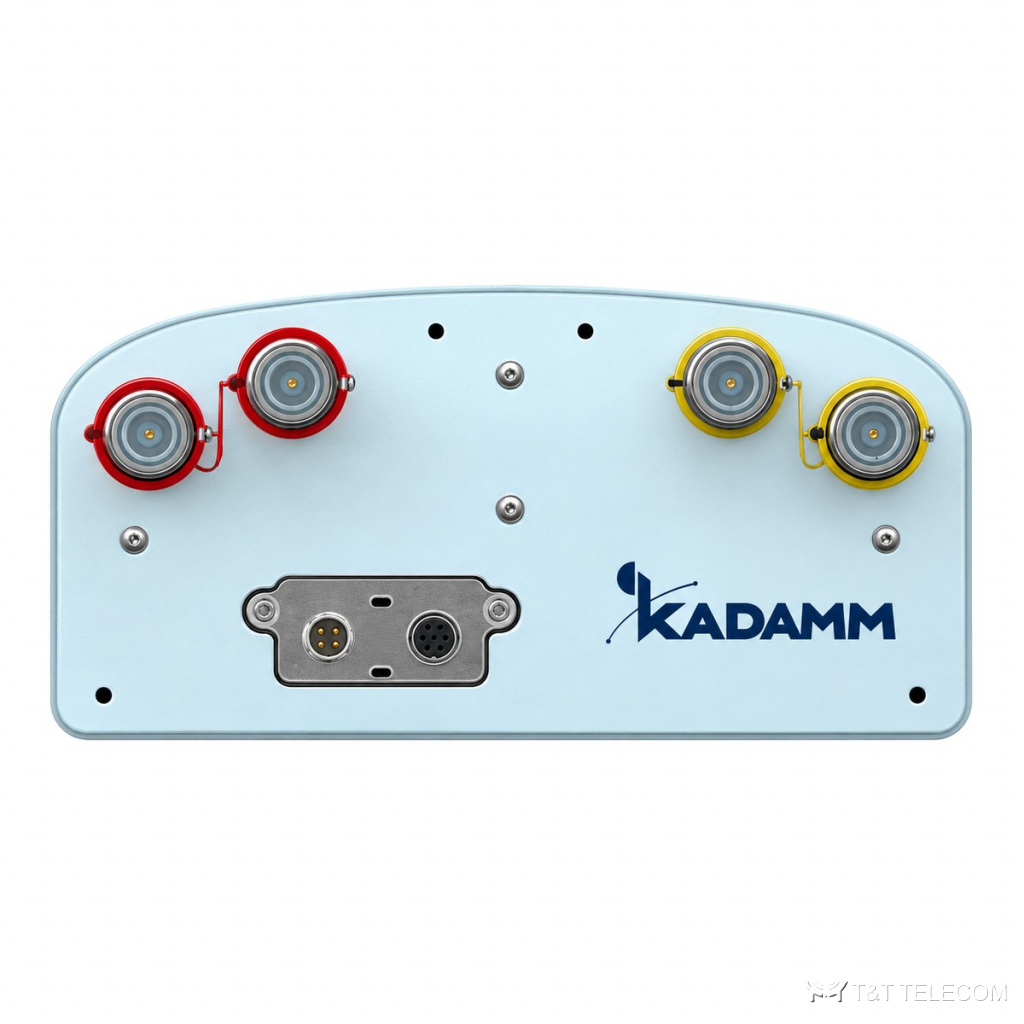

КСВН K802702718v01 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K802702718v01 — 400 Вт. Разъёмы K802702718v01: 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K802702718v01 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K802702718v01: габариты 2580 × 300 × 146 мм; масса 28,5 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1015 / 369 / 1135 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K802702718v01 заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Диапазоны K802702718v01: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K802702718v01 в секторах базовой станции.
• Модернизация площадок: замена старых антенн на K802702718v01 без смены опоры.
• Макросайты операторов на мачтах, трубостойках и крышах — K802702718v01.
• Для K802702718v01: модернизация сайта: одна многодиапазонная панель вместо нескольких старых.
• Для K802702718v01: совместное размещение операторов на разных системах одной антенны.

Технические характеристики

Система 698–960 МГц

Система 1710–2690 МГц

Механика и условия эксплуатации

На что смотреть при выборе

• Рабочие частоты системы должны лежать внутри полосы K802702718v01: 698–960 МГц и 1710–2690 МГц.
• Коэффициент усиления K802702718v01 — 17,7 дБи; больше усиление — уже луч.
• Ширина луча K802702718v01: в горизонтальной плоскости 65°/65°, в вертикальной 9,2 ± 0,6° / 8,4 ± 0,5° / 8,0 ± 0,4° / 7,5 ± 0,4°.
• Наклон луча K802702718v01: 2–12°.
• Под разъёмы K802702718v01 (4×4.3-10) подбирают джамперы и переходы.
• Монтаж K802702718v01: Ø50–Ø115 мм; ветровая нагрузка 1015 / 369 / 1135 Н.
• Габариты и масса K802702718v01: 2580 × 300 × 146 мм, 28,5 кг.
• Число входов K802702718v01 — 4: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K802702718v01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K802702718v01 — не выше 400 Вт, с запасом на пиковые значения.
• Если на K802702718v01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Подберём KADAMM K802702718v01 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какой разъём у K802702718v01?
4×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K802702718v01?
17,7 дБи. Ширина луча — 65°/65°.

Как крепится K802702718v01?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Сколько радиомодулей подключается к K802702718v01?
Входов 4, систем излучателей 2; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K802702718v01 подключается до 2 модулей.

Можно ли менять наклон K802702718v01 после монтажа?
Да, электрический наклон K802702718v01 регулируется в пределах 2–12° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K802702718v01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
