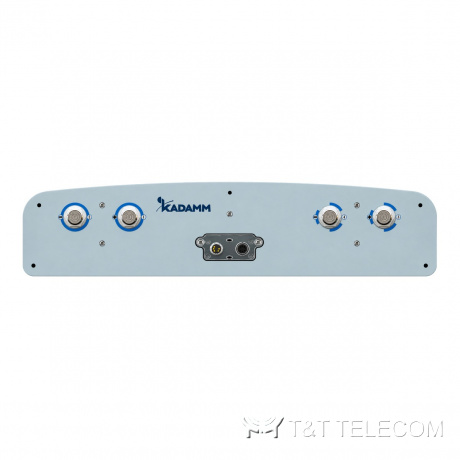

KADAMM K802182021sv01 — секторная панельная антенна 1710–2170 МГц, 2 системы излучателей, 33°, 20,5 дБи, 4 порта, встроенный RET

Модель KADAMM K802182021sv01 — секторная панельная антенна для базовой станции. На мачте или крыше K802182021sv01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K802182021sv01: полоса 1710–2170 МГц; усиление 20,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.

Устройство и принцип работы

Внутри K802182021sv01 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K802182021sv01 уходит вперёд, в один сектор соты. Рабочая полоса K802182021sv01 — 2×1710–2170 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100.

Усиление K802182021sv01 — 20,5 дБи, это 18,4 дБд относительно полуволнового вибратора. Ширина луча K802182021sv01 по горизонтали — 33°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K802182021sv01 — 7,4 ± 0,2°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K802182021sv01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18(0°) дБ. В K802182021sv01 2 системы излучателей и 4 входа: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка. Развязка между системами K802182021sv01 — более 30 дБ.

Электрический наклон K802182021sv01 регулируется в пределах 0–10°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K802182021sv01 добавляет механический наклон 0–15°. Привод дистанционного наклона: KADAMM RET-800232114 (сменный, в комплекте), протокол AISG 2.0 SRET — угол меняют командой со станции, подъём на опору не нужен. Пример для K802182021sv01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,4°.

Отношение излучения вперёд и назад у K802182021sv01 — более 28 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K802182021sv01 — более 17 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K802182021sv01 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

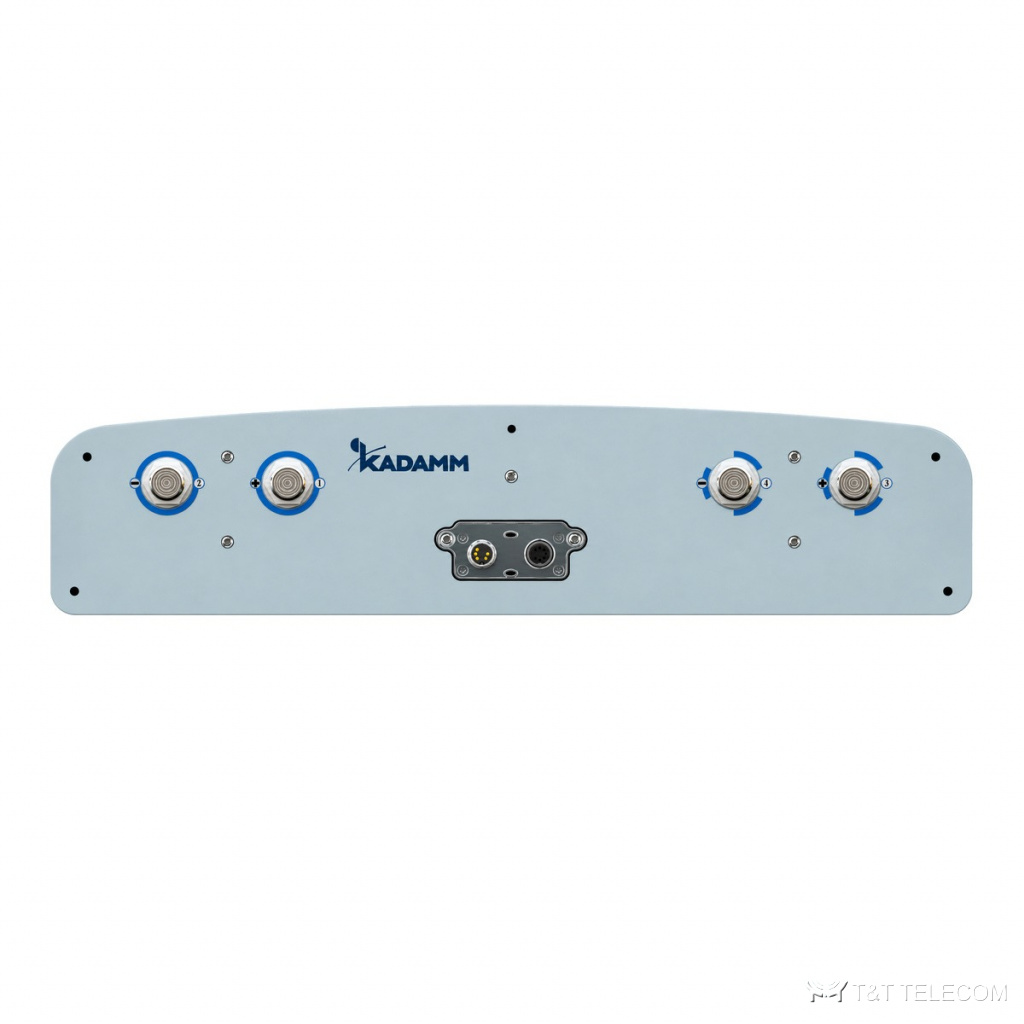

КСВН K802182021sv01 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K802182021sv01 — 250 Вт. Разъёмы K802182021sv01: 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K802182021sv01 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K802182021sv01: габариты 1360 × 530 × 115 мм; масса 23,2 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 798 / 125 / 892 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K802182021sv01 заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Диапазоны K802182021sv01: GSM-1800 и LTE-1800, UMTS / LTE-2100.
• Сельские и трассовые соты, где нужна дальность — K802182021sv01.
• Модернизация площадок: замена старых антенн на K802182021sv01 без смены опоры.
• Макросайты операторов на мачтах, трубостойках и крышах (K802182021sv01).
• Для K802182021sv01: модернизация сайта: одна многодиапазонная панель вместо нескольких старых.
• Совместное размещение операторов на разных системах одной антенны (K802182021sv01).

Технические характеристики

Механика и условия эксплуатации

На что смотреть при выборе

• Рабочие частоты системы должны лежать внутри полосы K802182021sv01: 1710–2170 МГц.
• Усиление K802182021sv01 — 20,5 дБи: от него зависит дальность и уровень сигнала у абонента.
• Ширина луча K802182021sv01: в горизонтальной плоскости 33°, в вертикальной 7,4 ± 0,2° / 7,0 ± 0,2° / 6,2 ± 0,2°.
• Наклон луча K802182021sv01: 0–10°.
• Под разъёмы K802182021sv01 (4×4.3-10) подбирают джамперы и переходы.
• Монтаж K802182021sv01: Ø50–Ø115 мм; ветровая нагрузка 798 / 125 / 892 Н.
• Габариты и масса K802182021sv01: 1360 × 530 × 115 мм, 23,2 кг.
• Число входов K802182021sv01 — 4: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K802182021sv01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K802182021sv01 — не выше 250 Вт, с запасом на пиковые значения.
• Если на K802182021sv01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM K802182021sv01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K802182021sv01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802182021sv01.

Какие частоты поддерживает K802182021sv01?
Рабочая полоса K802182021sv01 — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у K802182021sv01?
4×4.3-10. Другие исполнения — уточняйте при заказе.

Сколько радиомодулей подключается к K802182021sv01?
Входов 4, систем излучателей 2; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K802182021sv01 подключается до 2 модулей.

Можно ли менять наклон K802182021sv01 после монтажа?
Да, электрический наклон K802182021sv01 регулируется в пределах 0–10° дистанционно через привод RET.

Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у K802182021sv01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
