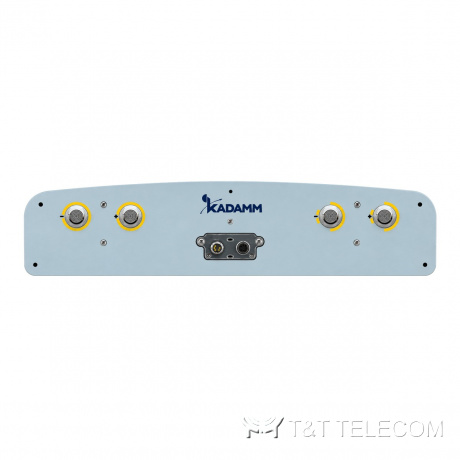

KADAMM K802172721s — секторная панельная антенна 1710–2690 МГц, 2 системы излучателей, 33°, 20,7 дБи, 4 порта, встроенный RET

Модель KADAMM K802172721s — секторная панельная антенна для базовой станции. Задача K802172721s — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K802172721s: полоса 1710–2690 МГц; усиление 20,7 дБи; ширина луча 33°; поляризация 45°; разъёмы 4×4.3-10; мощность до 250 Вт.

Устройство и принцип работы

Секторная панель K802172721s устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса K802172721s — 2×1710–2690 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.

Усиление K802172721s — 20,7 дБи, это 18,6 дБд относительно полуволнового вибратора. Ширина луча K802172721s по горизонтали — 33°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K802172721s — 6,8 ± 0,5°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K802172721s ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями 15 0° дБ. В K802172721s 2 системы излучателей и 4 входа: несколько диапазонов или радиомодулей разных операторов работают через одну антенну, на опоре меньше панелей и ниже ветровая нагрузка.

Электрический наклон K802172721s регулируется в пределах 0–10°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K802172721s добавляет механический наклон 0–15°. Привод дистанционного наклона: KADAMM RET-800232114 (сменный, в комплекте), протокол AISG 2.0 SRET — угол меняют командой со станции, подъём на опору не нужен. Пример для K802172721s: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,1°.

Отношение излучения вперёд и назад у K802172721s — 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K802172721s — 16 / 17 / 17 / 16 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K802172721s — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

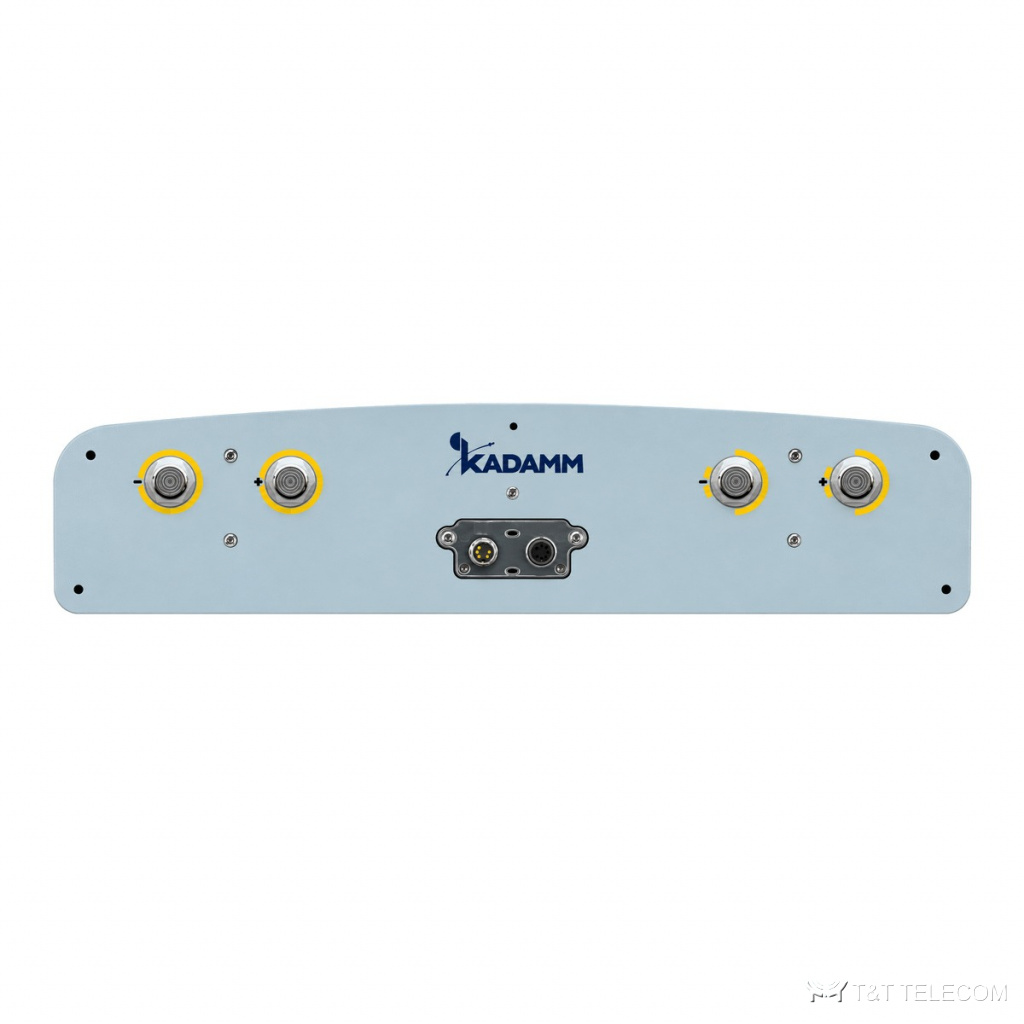

КСВН K802172721s — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K802172721s — 250 Вт. Разъёмы K802172721s: 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K802172721s меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

Конструкция K802172721s: габариты 1360 × 530 × 115 мм; масса 23,2 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 798 / 125 / 892 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K802172721s заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Диапазоны K802172721s: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
• Сельские и трассовые соты, где нужна дальность — K802172721s.
• Модернизация площадок: замена старых антенн на K802172721s без смены опоры.
• Для K802172721s: макросайты операторов на мачтах, трубостойках и крышах.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — K802172721s.
• Совместное размещение операторов на разных системах одной антенны — K802172721s.

Технические характеристики

Механика и условия эксплуатации

Как подобрать

• Рабочие частоты системы должны лежать внутри полосы K802172721s: 1710–2690 МГц.
• Коэффициент усиления K802172721s — 20,7 дБи; больше усиление — уже луч.
• Ширина луча K802172721s: в горизонтальной плоскости 33°, в вертикальной 6,8 ± 0,5° / 6,1 ± 0,4° / 5,4 ± 0,4° / 5,0 ± 0,3°.
• Наклон луча K802172721s: 0–10°.
• Под разъёмы K802172721s (4×4.3-10) подбирают джамперы и переходы.
• Монтаж K802172721s: Ø50–Ø115 мм; ветровая нагрузка 798 / 125 / 892 Н.
• Габариты и масса K802172721s: 1360 × 530 × 115 мм, 23,2 кг.
• Число входов K802172721s — 4: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K802172721s подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K802172721s — не выше 250 Вт, с запасом на пиковые значения.
• Если на K802172721s работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Поставляем KADAMM K802172721s по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у K802172721s?
20,7 дБи. Ширина луча — 33°.

Как крепится K802172721s?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K802172721s?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802172721s.

Сколько радиомодулей подключается к K802172721s?
Входов 4, систем излучателей 2; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K802172721s подключается до 2 модулей.

Можно ли менять наклон K802172721s после монтажа?
Да, электрический наклон K802172721s регулируется в пределах 0–10° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K802172721s, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
