KADAMM K801709026 — штабелируемая секторная антенна (1, 2 или 4 яруса) 694–960 МГц, 45°, 20,2 дБи, 2 порта, встроенный RET

KADAMM K801709026 — секторная панельная антенна для базовой станции. K801709026 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K801709026: полоса 694–960 МГц; усиление 20,2 дБи; ширина луча 45°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.

Принцип работы и конструкция

Внутри K801709026 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K801709026 уходит вперёд, в один сектор соты. Рабочая полоса K801709026 — 694–960 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

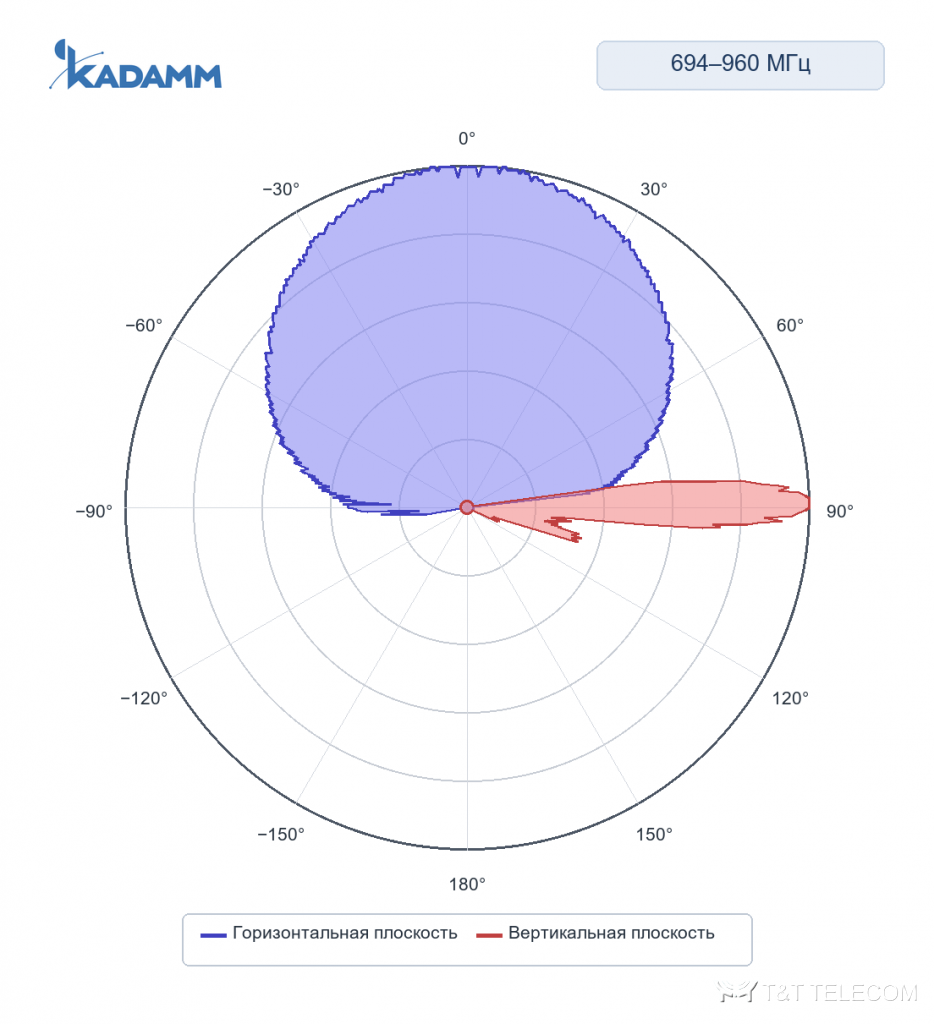

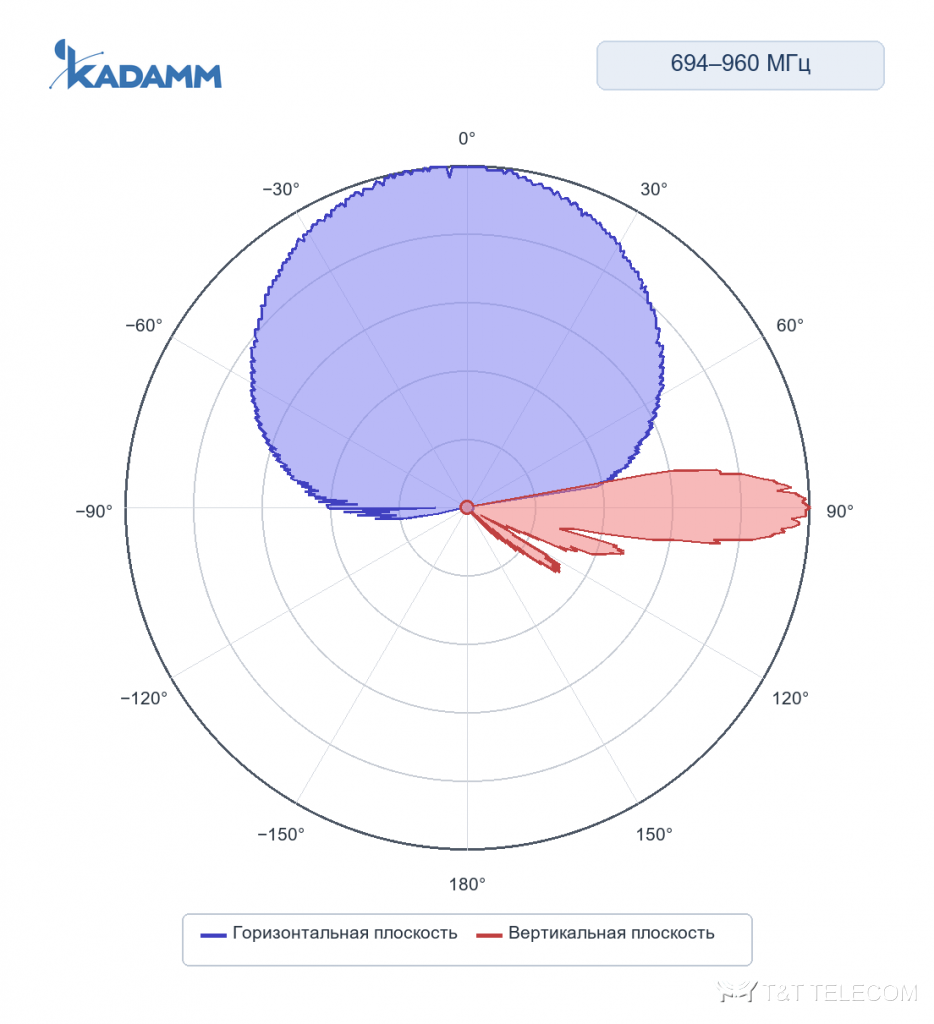

Усиление K801709026 — 20,2 дБи, это 18,1 дБд относительно полуволнового вибратора. Ширина луча K801709026 по горизонтали — 45°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K801709026 — 9,0°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K801709026 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18 дБ. У K801709026 2 входа. Электрический наклон K801709026 регулируется в пределах 1–4°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K801709026 добавляет механический наклон 0–8°. Привод дистанционного наклона: KADAMM RET-800542212, протокол AISG 2.0/3GPP — угол меняют командой со станции, подъём на опору не нужен. Пример для K801709026: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 6,2°.

Отношение излучения вперёд и назад у K801709026 — более 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K801709026 — более 17 / более 16 / более 16 / более 16 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K801709026 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

КСВН K801709026 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K801709026 — 400 Вт. Разъёмы K801709026: 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу. Разъём 4.3-10 у K801709026 меньше 7/16 и держит низкую интермодуляцию при стабильном контакте.

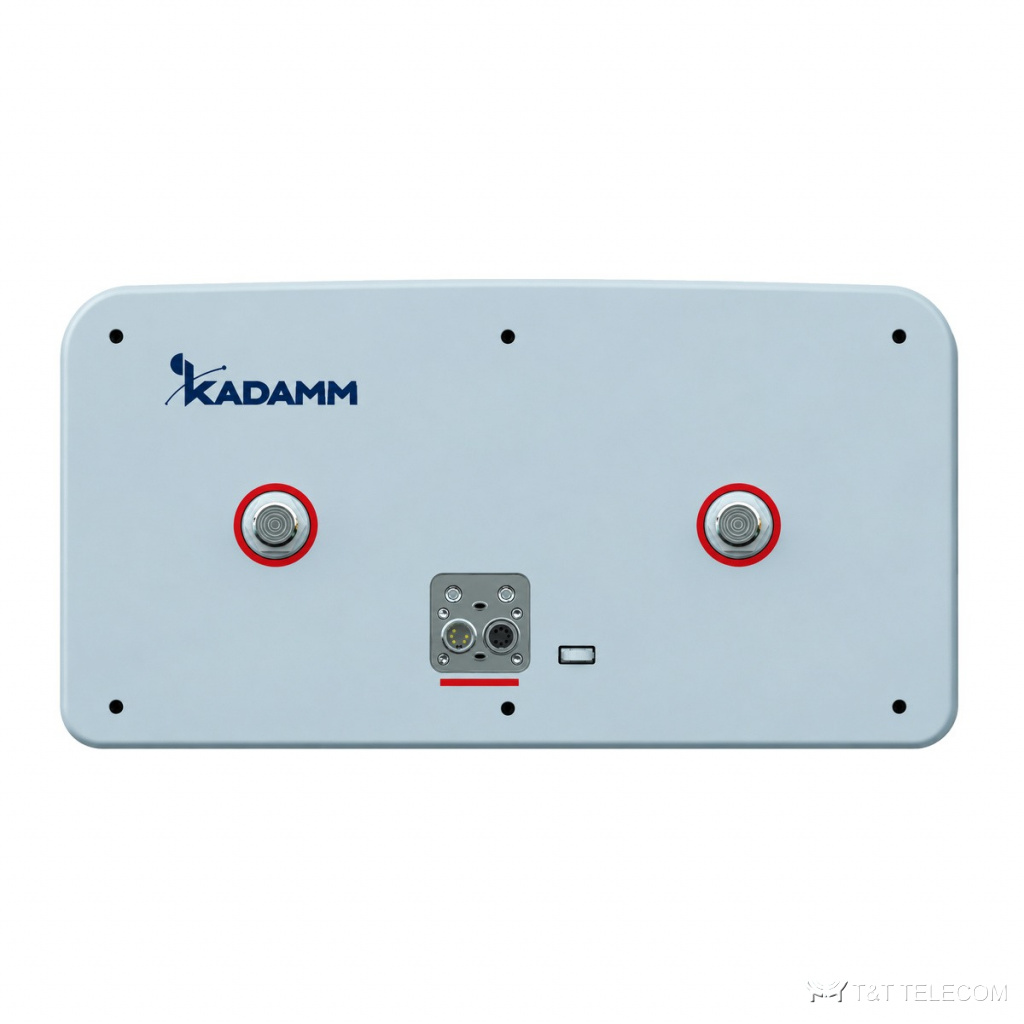

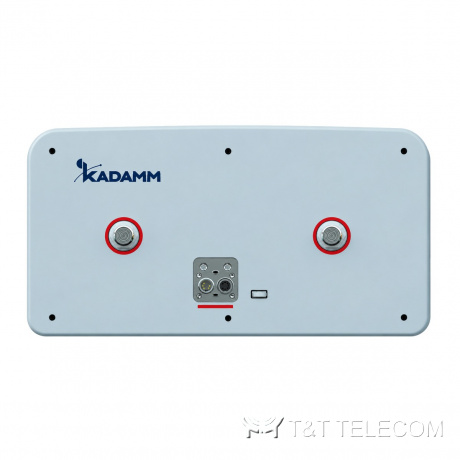

Конструкция K801709026: габариты 2500 × 398 × 205 мм; масса 28,2 кг и ещё 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1123 / 406 / 1193 Н (фронт / бок / тыл); выдерживает ветер до 250 км/ч; кожух — стеклопластик; работает при −50…+65 °C. Излучатели K801709026 заземлены по постоянному току, статический заряд стекает на опору.

Область применения

• Через K801709026 работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
• Макросоты городских и пригородных сетей — K801709026 в секторах базовой станции.
• Добавление диапазонов на существующей площадке через порты K801709026.
• Для K801709026: макросайты операторов на мачтах, трубостойках и крышах.
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K801709026).
• Совместное размещение операторов на разных системах одной антенны — K801709026.

Технические характеристики

Исполнения

Механика и условия эксплуатации

Подбор под объект

• Сверьте частоты своей сети с полосой K801709026 — 694–960 МГц.
• Коэффициент усиления K801709026 — 20,2 дБи; больше усиление — уже луч.
• Ширина луча K801709026: в горизонтальной плоскости 45°, в вертикальной 9,0° / 8,2° / 7,8° / 7,3°.
• Наклон луча K801709026: 1–4°.
• Разъёмы K801709026 — 2×4.3-10; кабельные сборки готовят под них заранее.
• Монтаж K801709026: Ø50–Ø115 мм; ветровая нагрузка 1123 / 406 / 1193 Н.
• Габариты и масса K801709026: 2500 × 398 × 205 мм, 28,2 кг.
• Число входов K801709026 — 2: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K801709026 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K801709026 — не выше 400 Вт, с запасом на пиковые значения.
• Если на K801709026 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

Подберём KADAMM K801709026 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает K801709026?
Рабочая полоса K801709026 — 694–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

Какой разъём у K801709026?
2×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у K801709026?
20,2 дБи. Ширина луча — 45°.

Сколько радиомодулей подключается к K801709026?
Входов 2; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K801709026 подключается до 1 модуля.

Можно ли менять наклон K801709026 после монтажа?
Да, электрический наклон K801709026 регулируется в пределах 1–4° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K801709026, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
