KADAMM K801182021sv01 — однодиапазонная секторная панельная антенна 1710–2170 МГц, 33°, 20,5 дБи, 2 порта, встроенный RET

Модель KADAMM K801182021sv01 — секторная панельная антенна для базовой станции. Задача K801182021sv01 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K801182021sv01: полоса 1710–2170 МГц; усиление 20,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 250 Вт.

Принцип работы и конструкция

Внутри K801182021sv01 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность K801182021sv01 уходит вперёд, в один сектор соты. Рабочая полоса K801182021sv01 — 1710–2170 МГц, в неё попадают GSM-1800 и LTE-1800, UMTS / LTE-2100.

Усиление K801182021sv01 — 20,5 дБи, это 18,4 дБд относительно полуволнового вибратора. Ширина луча K801182021sv01 по горизонтали — 33°: такой узкий сектор ставят, когда на сайте шесть секторов или зона вытянута вдоль трассы, набережной, железной дороги. В вертикальной плоскости луч K801182021sv01 — 7,3 ± 0,5°; чем он уже, тем точнее нужно выставлять наклон.

Поляризация K801182021sv01 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. Развязка между поляризациями более 18(0°) дБ. У K801182021sv01 2 входа.

Электрический наклон K801182021sv01 регулируется в пределах 0–10°: меняется фаза питания излучателей, и луч опускается целиком, без искажения формы сектора. Кронштейн K801182021sv01 добавляет механический наклон 0–15°. Привод дистанционного наклона: KADAMM RET-800542212 (сменный, встроенный), протокол AISG 2.0 SRET — угол меняют командой со станции, подъём на опору не нужен. Пример для K801182021sv01: при подвесе 30 м и радиусе соты 1 км верхний край луча ложится на границу соты при наклоне около 5,4°.

Отношение излучения вперёд и назад у K801182021sv01 — более 27 / более 26 / более 25 дБ: тыловой сектор защищён от её помех. Подавление первого бокового лепестка над главным у K801182021sv01 — более 18 / более 17 / более 16 дБ, лишний охват соседних сот меньше. Пассивная интермодуляция K801182021sv01 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.

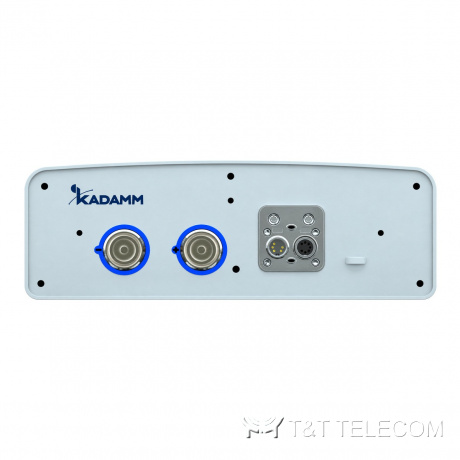

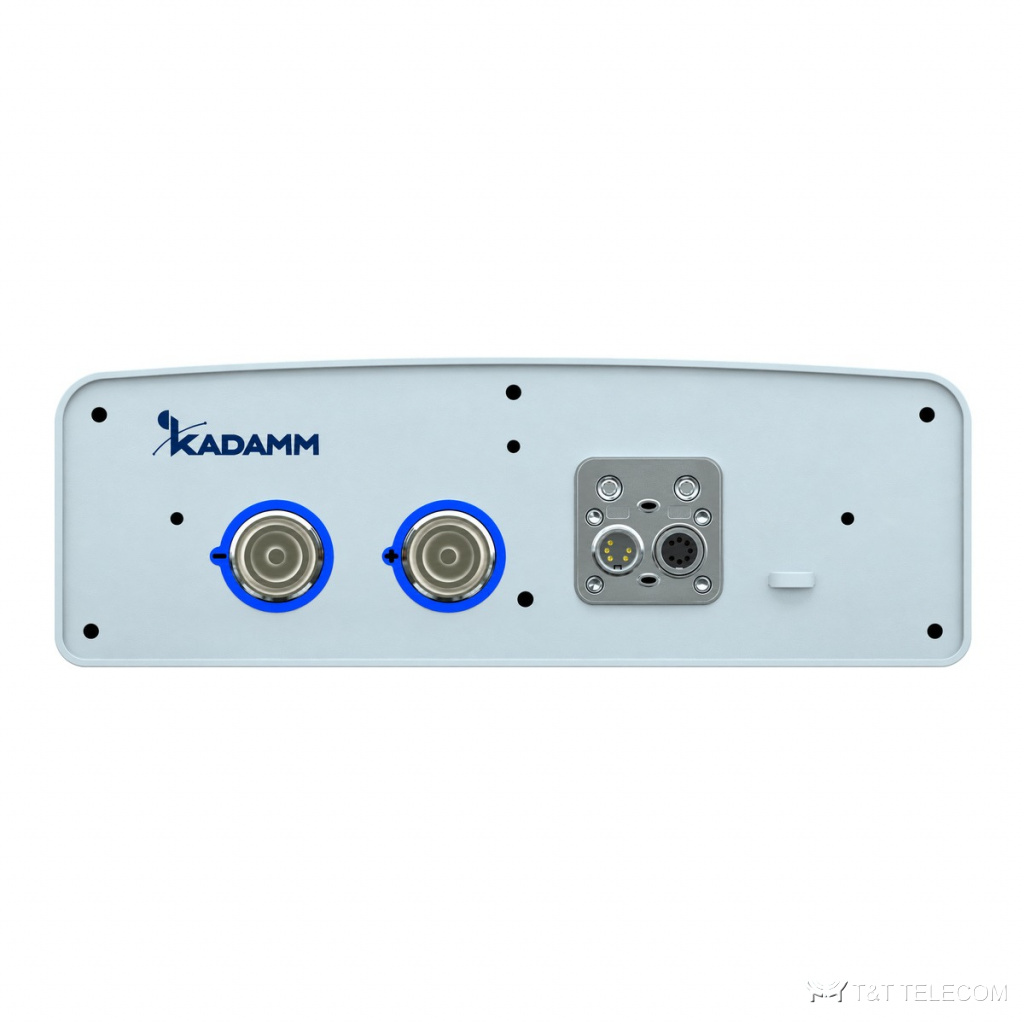

КСВН K801182021sv01 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход K801182021sv01 — 250 Вт. Разъёмы K801182021sv01: 2 × розетка 7/16 DIN (IEC 61169-4), выведены снизу. Конструкция K801182021sv01: габариты 1360 × 320 × 105 мм; масса 13 кг и ещё 5,3 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 514 / 140 / 574 Н (фронт / бок / тыл); выдерживает ветер до 216 км/ч; кожух — стеклопластик; работает при −40…+60 °C. Излучатели K801182021sv01 заземлены по постоянному току, статический заряд стекает на опору.

Для каких задач

• Диапазоны K801182021sv01: GSM-1800 и LTE-1800, UMTS / LTE-2100.
• Макросоты городских и пригородных сетей — K801182021sv01 в секторах базовой станции.
• Модернизация площадок: замена старых антенн на K801182021sv01 без смены опоры.
• Макросайты операторов на мачтах, трубостойках и крышах (K801182021sv01).
• Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (K801182021sv01).
• Для K801182021sv01: совместное размещение операторов на разных системах одной антенны.

Технические характеристики

Механика и условия эксплуатации

Подбор под объект

• Рабочие частоты системы должны лежать внутри полосы K801182021sv01: 1710–2170 МГц.
• Коэффициент усиления K801182021sv01 — 20,5 дБи; больше усиление — уже луч.
• Ширина луча K801182021sv01: в горизонтальной плоскости 33°, в вертикальной 7,3 ± 0,5° / 6,9 ± 0,4° / 6,3 ± 0,3°.
• Наклон луча K801182021sv01: 0–10°.
• Разъёмы K801182021sv01 — 2×7-16 DIN; кабельные сборки готовят под них заранее.
• Монтаж K801182021sv01: Ø50–Ø115 мм; ветровая нагрузка 514 / 140 / 574 Н.
• Габариты и масса K801182021sv01: 1360 × 320 × 105 мм, 13 кг.
• Число входов K801182021sv01 — 2: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
• Наклон K801182021sv01 подбирают по высоте подвеса и радиусу соты: верхний край луча — на границе обслуживаемой зоны.
• Суммарная мощность передатчиков на входе K801182021sv01 — не выше 250 Вт, с запасом на пиковые значения.
• Если на K801182021sv01 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.

Поставка и документы

KADAMM K801182021sv01 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у K801182021sv01?
20,5 дБи. Ширина луча — 33°.

Как крепится K801182021sv01?
На трубу Ø50–Ø115 мм комплектным кронштейном.

Что нужно для подбора K801182021sv01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801182021sv01.

Сколько радиомодулей подключается к K801182021sv01?
Входов 2; при поляризации ±45° радиомодуль 2T2R занимает пару входов, значит к K801182021sv01 подключается до 1 модуля.

Можно ли менять наклон K801182021sv01 после монтажа?
Да, электрический наклон K801182021sv01 регулируется в пределах 0–10° дистанционно через привод RET.

Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у K801182021sv01, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
