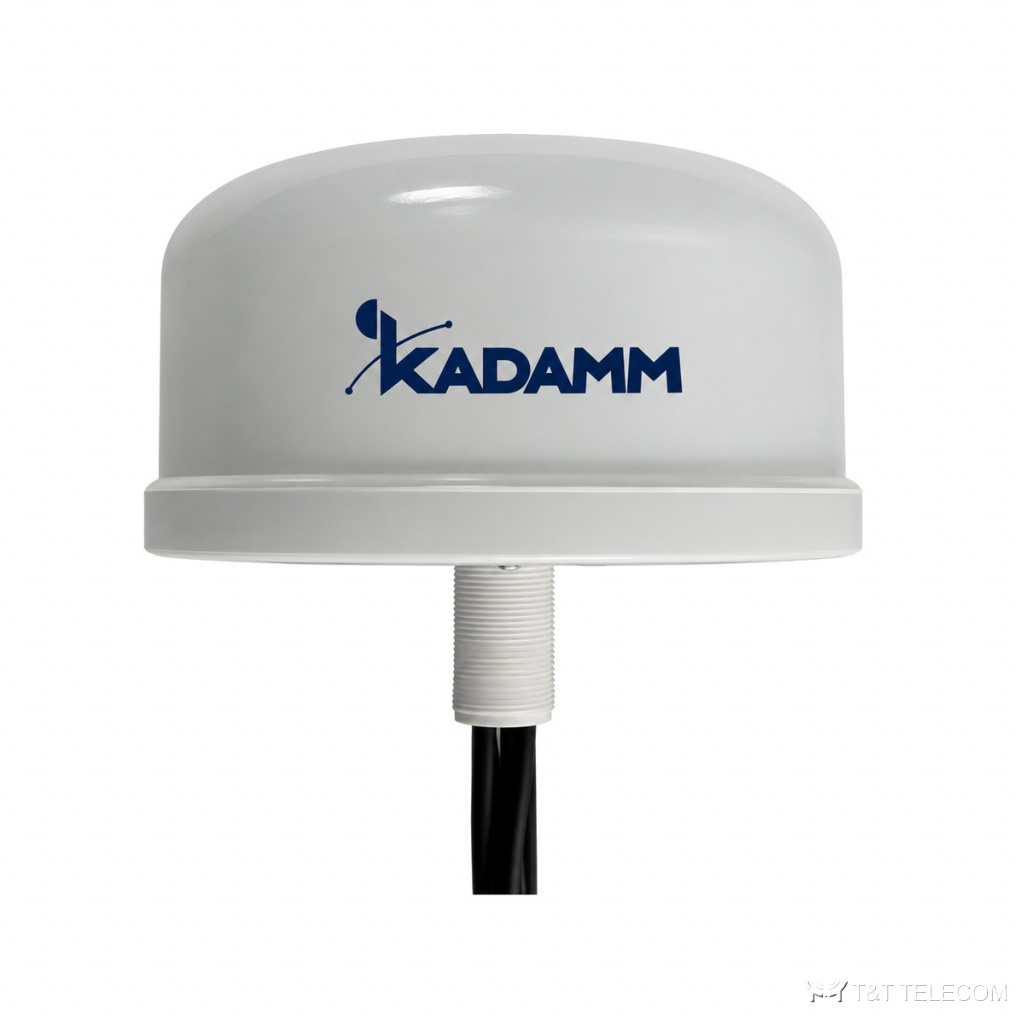

KADAMM I-ATO6-2400/7125S — потолочная всенаправленная антенна 2400–2500 / 5150–7125 МГц, 6 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO6-2400/7125S: потолочная всенаправленная антенна. I-ATO6-2400/7125S — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Ключевые параметры I-ATO6-2400/7125S: полоса 2400–2500 МГц и 5150–7125 МГц; усиление 6 дБи; поляризация вертикальная; мощность до 50 Вт.
Принцип работы и конструкция
I-ATO6-2400/7125S крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO6-2400/7125S — 2400–2500 / 5150–7125 МГц, в неё попадают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц, Wi-Fi 6E.
Усиление I-ATO6-2400/7125S — 4 / 6 дБи. По горизонтали диаграмма I-ATO6-2400/7125S круговая (360). В вертикальной плоскости ширина луча I-ATO6-2400/7125S — 55 / 35. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATO6-2400/7125S и абонентами нет.
У I-ATO6-2400/7125S 8 входов. КСВН I-ATO6-2400/7125S — не более 2,0: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход I-ATO6-2400/7125S — 50 Вт. Разъёмы I-ATO6-2400/7125S: 4, 5, 6 или 8 × RP-SMA. Конструкция I-ATO6-2400/7125S: габариты Ø145×75; крепление: потолочное; работает при −40…+70 °C.
Для каких задач
- Через I-ATO6-2400/7125S работают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц, Wi-Fi 6E.
- Сети радиосвязи и сотовой связи — I-ATO6-2400/7125S.
- Офисы, торговые центры, гостиницы, больницы, паркинги — I-ATO6-2400/7125S.
- Для I-ATO6-2400/7125S: распределённые системы покрытия этажей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 5150–7125 МГц |
| Коэффициент усиления | 4 / 6 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤2,0 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 360 |
| Ширина ДН, вертикальная плоскость | 55 / 35 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO6-2400/7125S | 2400–2500 / 5150–7125 | 4 / 6 | 1 | вертикальная | 360 / 55 / 35 | 50 | 4, 5, 6 или 8 × RP-SMA (вилка) | Ø145×75 | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 4, 5, 6 или 8 × RP-SMA (вилка) |
| Габариты | Ø145×75 |
| Масса | уточняйте у менеджера |
| Крепление | потолочное |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO6-2400/7125S: 2400–2500 МГц и 5150–7125 МГц.
- Коэффициент усиления I-ATO6-2400/7125S — 6 дБи; больше усиление — уже луч.
- Монтаж I-ATO6-2400/7125S: потолочное.
Поставка и документы
Подберём KADAMM I-ATO6-2400/7125S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится I-ATO6-2400/7125S?
Потолочное.
Что означает КСВН не более 2,0?
Доля отражённой мощности при таком КСВН у I-ATO6-2400/7125S — не больше 11,1 %, остальное уходит в антенну.
Что нужно для подбора I-ATO6-2400/7125S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO6-2400/7125S.
Какие частоты поддерживает I-ATO6-2400/7125S?
Рабочая полоса I-ATO6-2400/7125S — 2400–2500 МГц и 5150–7125 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц, Wi-Fi 6E.
