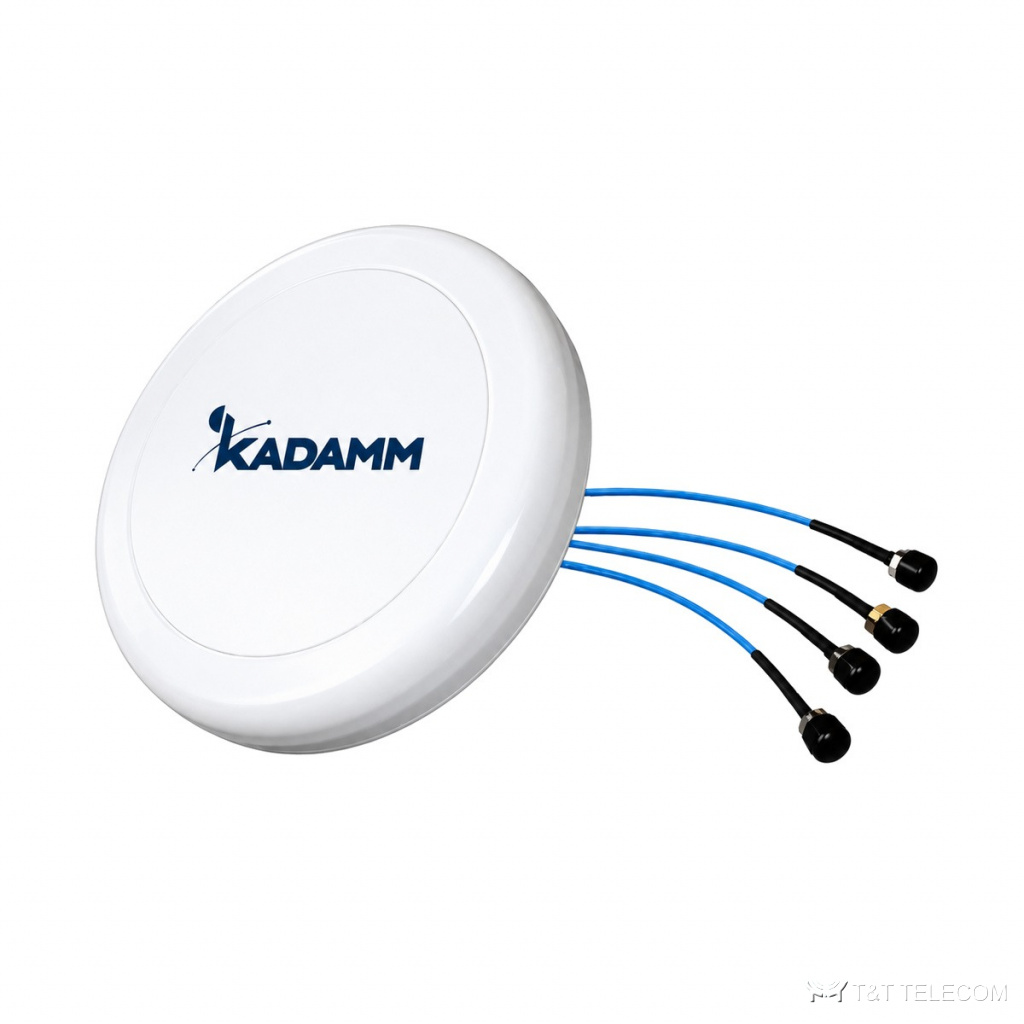

KADAMM I-ATO5-698/6000M4: потолочная всенаправленная антенна. I-ATO5-698/6000M4 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные I-ATO5-698/6000M4: полоса 698–960 МГц и 1710–2700 МГц и 3300–6000 МГц; усиление 4,5 дБи; поляризация вертикальная + горизонтальная (h + v); мощность до 50 Вт.
Принцип работы и конструкция
I-ATO5-698/6000M4 крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO5-698/6000M4 — 698–960 / 1710–2700 / 3300–4000 / 4000–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATO5-698/6000M4 — 3,5/4/4,5/4 дБи. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATO5-698/6000M4 и абонентами нет. Пассивная интермодуляция I-ATO5-698/6000M4 — не более −150 дБн при 2 × 20 Вт; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление.
КСВН I-ATO5-698/6000M4 — не более 2,0/не более 2,0/не более 2,0/не более 2,0: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход I-ATO5-698/6000M4 — 50 Вт. Разъёмы I-ATO5-698/6000M4: N или 4.3-10. Конструкция I-ATO5-698/6000M4: габариты Ø320 × 50 мм; масса 1,0 кг; крепление: потолочное; работает при −40…+65 °C.
Для каких задач
- Полоса I-ATO5-698/6000M4 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Объекты, где нужно это оборудование в тракте — I-ATO5-698/6000M4.
- Офисы, торговые центры, гостиницы, больницы, паркинги (I-ATO5-698/6000M4).
- Распределённые системы покрытия этажей — I-ATO5-698/6000M4.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 / 4000–6000 МГц |
| Коэффициент усиления | 3,5/4/4,5/4 дБи |
| Поляризация | вертикальная + горизонтальная (H + V) |
| Число портов | 4 порта |
| КСВН | ≤2,0/≤2,0/≤2,0/≤2,0 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−150 дБн при 2 × 20 Вт |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO5-698/6000M4 | 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 3,5/4/4,5/4 дБи | 4 | вертикальная + горизонтальная (H + V) | уточняйте у менеджера | 50 Вт | N или 4.3-10 (розетка) | Ø320 × 50 мм | 1,0 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N или 4.3-10 (розетка) |
| Габариты | Ø320 × 50 мм |
| Масса | 1,0 кг |
| Крепление | потолочное |
| Рабочая температура | −40…+65 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATO5-698/6000M4: 698–960 МГц и 1710–2700 МГц и 3300–6000 МГц.
- Усиление I-ATO5-698/6000M4 — 4,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж I-ATO5-698/6000M4: потолочное.
- Габариты и масса I-ATO5-698/6000M4: 1,0 кг.
- Если на I-ATO5-698/6000M4 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн при 2 × 20 Вт), иначе выигрыш теряется.
Поставка и документы
KADAMM I-ATO5-698/6000M4 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −150 дБн при 2 × 20 Вт?
Чем ниже это значение у I-ATO5-698/6000M4, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Как крепится I-ATO5-698/6000M4?
Потолочное.
Что означает КСВН не более 2,0/не более 2,0/не более 2,0/не более 2,0?
Доля отражённой мощности при таком КСВН у I-ATO5-698/6000M4 — не больше 11,1 %, остальное уходит в антенну.
Какие частоты поддерживает I-ATO5-698/6000M4?
Рабочая полоса I-ATO5-698/6000M4 — 698–960 МГц и 1710–2700 МГц и 3300–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у I-ATO5-698/6000M4?
4,5 дБи.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATO5-698/6000M4 — техническое описание 186.35 КБ
