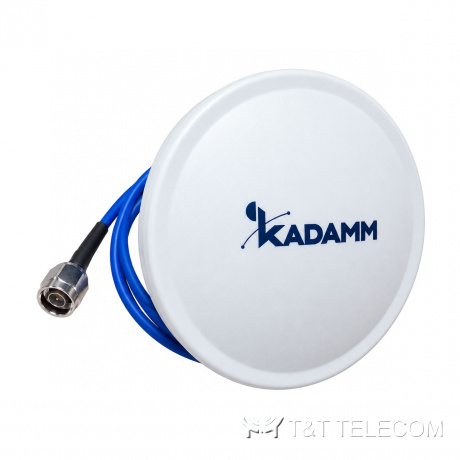

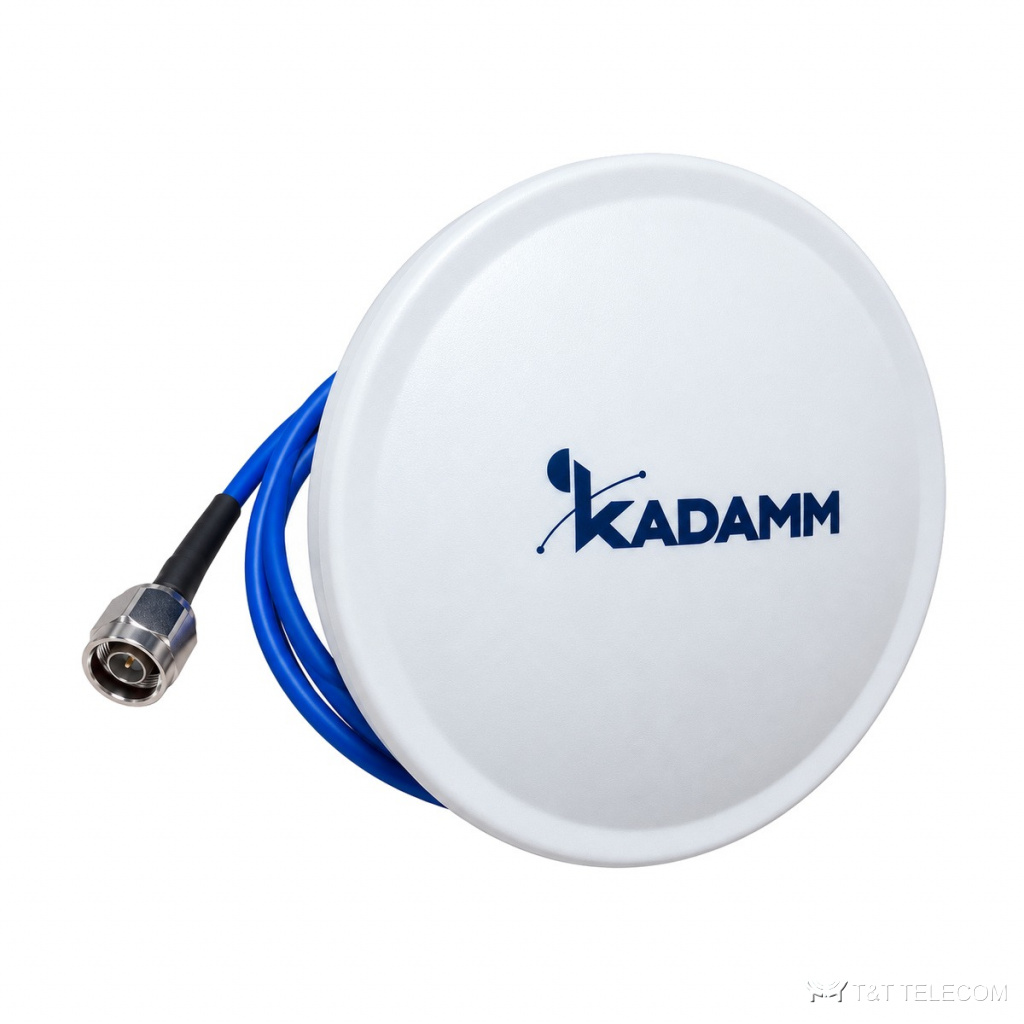

KADAMM I-ATO5-698/3600 — многодиапазонная потолочная ненаправленная (всенаправленная) антенна 698–960 / 1427–1511 / 1710–2690 / 3400–3600 МГц, 5,32 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO5-698/3600 — потолочная всенаправленная антенна для помещений. I-ATO5-698/3600 — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Коротко о I-ATO5-698/3600: полоса 698–3600 МГц; усиление 5,32 дБи; ширина луча более 60° / более 60° / более 60° / более 40° / более 35° / более 35° / более 25° / более 20°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Принцип работы и конструкция
I-ATO5-698/3600 крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO5-698/3600 — 698–960 / 1427–1511 / 1710–2690 / 3400–3600 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATO5-698/3600 — 3,33 / 4,25 / 3,91 / 5,32 / 4,8 / 4,25 / 4,02 / 5,03 дБи. Ширина луча I-ATO5-698/3600 в горизонтальной плоскости — более 60° / более 60° / более 60° / более 40° / более 35° / более 35° / более 25° / более 20°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATO5-698/3600 и абонентами нет.
Пассивная интермодуляция I-ATO5-698/3600 — −140 / −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН I-ATO5-698/3600 — не более 1,6 / менее 1,8 / не более 1,6 / не более 1,6 / менее 1,8 / менее 1,8 / менее 1,8 / менее 2,0: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход I-ATO5-698/3600 — 50 Вт. Разъёмы I-ATO5-698/3600: 1×N, выведены снизу.
Конструкция I-ATO5-698/3600: габариты Ø134 × 7 мм; масса 0,4 кг; кожух — ABS-пластик; работает при −40…+60 °C.
Для каких задач
- Полоса I-ATO5-698/3600 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO5-698/3600.
- Для I-ATO5-698/3600: офисы, торговые центры, гостиницы, больницы, паркинги.
- Для I-ATO5-698/3600: распределённые системы покрытия этажей.
Технические характеристики
| Параметр | 698–793 МГц | 803–881 МГц | 890–960 МГц | 1427–1511 МГц | 1710–1880 МГц | 1920–2170 МГц | 2300–2690 МГц | 3400–3600 МГц |
|---|---|---|---|---|---|---|---|---|
| Диапазон частот | 698–960 / 1427–1511 / 1710–2690 / 3400–3600 МГц | |||||||
| Коэффициент усиления, дБи | 3,33 | 4,25 | 3,91 | 5,32 | 4,8 | 4,25 | 4,02 | 5,03 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | более 60° | более 60° | более 60° | более 40° | более 35° | более 35° | более 25° | более 20° |
| Поляризация | Вертикальная | |||||||
| КСВН | ≤1,6 | менее 1,8 | ≤1,6 | ≤1,6 | менее 1,8 | менее 1,8 | менее 1,8 | менее 2,0 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −140 / −150 | |||||||
| Входное сопротивление | 50 Ом | |||||||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N, кабель RG141 длиной 1 м (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø134 × 7 мм |
| Размеры упаковки | 142 × 142 × 126 мм |
| Масса антенны | 0,4 кг |
| Масса в упаковке | 0,5 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATO5-698/3600 — 698–3600 МГц.
- Коэффициент усиления I-ATO5-698/3600 — 5,32 дБи; больше усиление — уже луч.
- Ширина луча I-ATO5-698/3600: в горизонтальной плоскости более 60° / более 60° / более 60° / более 40° / более 35° / более 35° / более 25° / более 20°.
- Разъёмы I-ATO5-698/3600 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATO5-698/3600: Ø134 × 7 мм, 0,4 кг.
- Если на I-ATO5-698/3600 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (−140 / −150 дБн), иначе выигрыш теряется.
Поставка и документы
KADAMM I-ATO5-698/3600 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO5-698/3600?
Рабочая полоса I-ATO5-698/3600 — 698–3600 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATO5-698/3600?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATO5-698/3600?
5,32 дБи. Ширина луча — более 60° / более 60° / более 60° / более 40° / более 35° / более 35° / более 25° / более 20°.
Что даёт интермодуляция −140 / −150 дБн?
Чем ниже это значение у I-ATO5-698/3600, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,6 / менее 1,8 / не более 1,6 / не более 1,6 / менее 1,8 / менее 1,8 / менее 1,8 / менее 2,0?
Доля отражённой мощности при таком КСВН у I-ATO5-698/3600 — не больше 11,1 %, остальное уходит в антенну.
