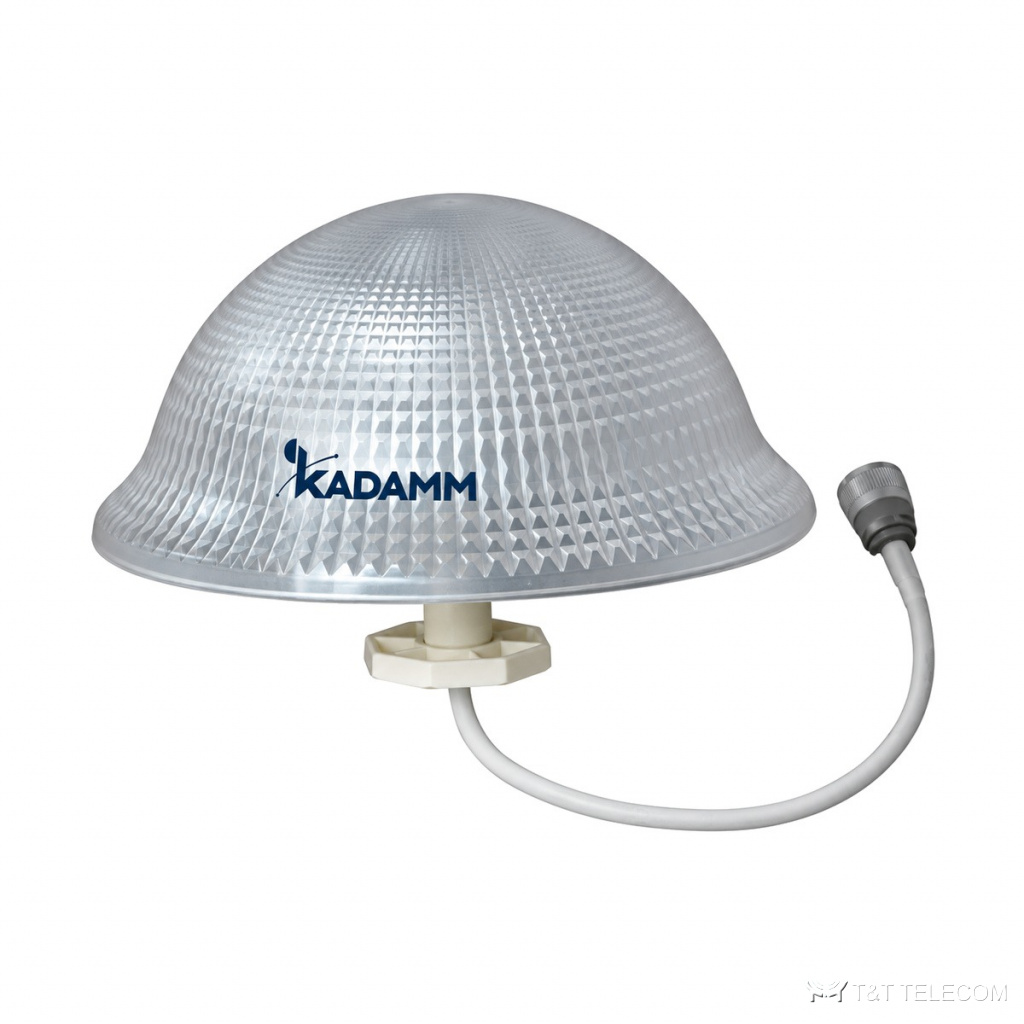

KADAMM I-ATO4-698/2700S-MD — маскированная антенна 698–960 / 1710–2700 МГц, 3,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO4-698/2700S-MD — маскированная антенна. Назначение и состав I-ATO4-698/2700S-MD описаны ниже; исполнение подбираем под задачу объекта. Коротко о I-ATO4-698/2700S-MD: полоса 698–960 МГц и 1710–2700 МГц; усиление 3,5 дБи; поляризация вертикальная; мощность до 50 Вт.
Как устроена I-ATO4-698/2700S-MD
I-ATO4-698/2700S-MD — антенна в корпусе под элемент здания или благоустройства; радиопрозрачный корпус скрывает антенну и не меняет её параметров. Рабочая полоса I-ATO4-698/2700S-MD — 698–960 / 1710–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATO4-698/2700S-MD — 2,0/3,5 дБи. По горизонтали диаграмма I-ATO4-698/2700S-MD круговая (360°). В вертикальной плоскости ширина луча I-ATO4-698/2700S-MD — 92°/55°. Поляризация вертикальная, как у носимых и автомобильных станций, — потерь на рассогласование поляризации между антенной I-ATO4-698/2700S-MD и абонентами нет.
КСВН I-ATO4-698/2700S-MD — не более 1,8/не более 1,5: обратно отражается не больше 8,2 % подводимой мощности. Допустимая мощность на вход I-ATO4-698/2700S-MD — 50 Вт. Разъёмы I-ATO4-698/2700S-MD: N. Конструкция I-ATO4-698/2700S-MD: габариты Ø186 × 86 мм; масса 0,36 кг; работает при −40…+65 °C.
Для каких задач
- Диапазоны I-ATO4-698/2700S-MD: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сети радиосвязи и сотовой связи — I-ATO4-698/2700S-MD.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц |
| Коэффициент усиления | 2,0/3,5 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤1,8/≤1,5 |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 360° |
| Ширина ДН, вертикальная плоскость | 92°/55° |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO4-698/2700S-MD | 698–960 / 1710–2700 | 2,0/3,5 дБи | 1 | вертикальная | 360° / 92°/55° | 50 Вт | N (розетка) | Ø186 × 86 мм | 0,36 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | Ø186 × 86 мм |
| Масса | 0,36 кг |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+65 °C |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATO4-698/2700S-MD — 698–960 МГц и 1710–2700 МГц.
- Усиление I-ATO4-698/2700S-MD — 3,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса I-ATO4-698/2700S-MD: 0,36 кг.
Поставка и документы
KADAMM I-ATO4-698/2700S-MD поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что означает КСВН не более 1,8/не более 1,5?
Доля отражённой мощности при таком КСВН у I-ATO4-698/2700S-MD — не больше 8,2 %, остальное уходит в антенну.
Какие частоты поддерживает I-ATO4-698/2700S-MD?
Рабочая полоса I-ATO4-698/2700S-MD — 698–960 МГц и 1710–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у I-ATO4-698/2700S-MD?
3,5 дБи.
Что нужно для подбора I-ATO4-698/2700S-MD?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO4-698/2700S-MD.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATO4-698/2700S-MD — техническое описание 202.14 КБ
