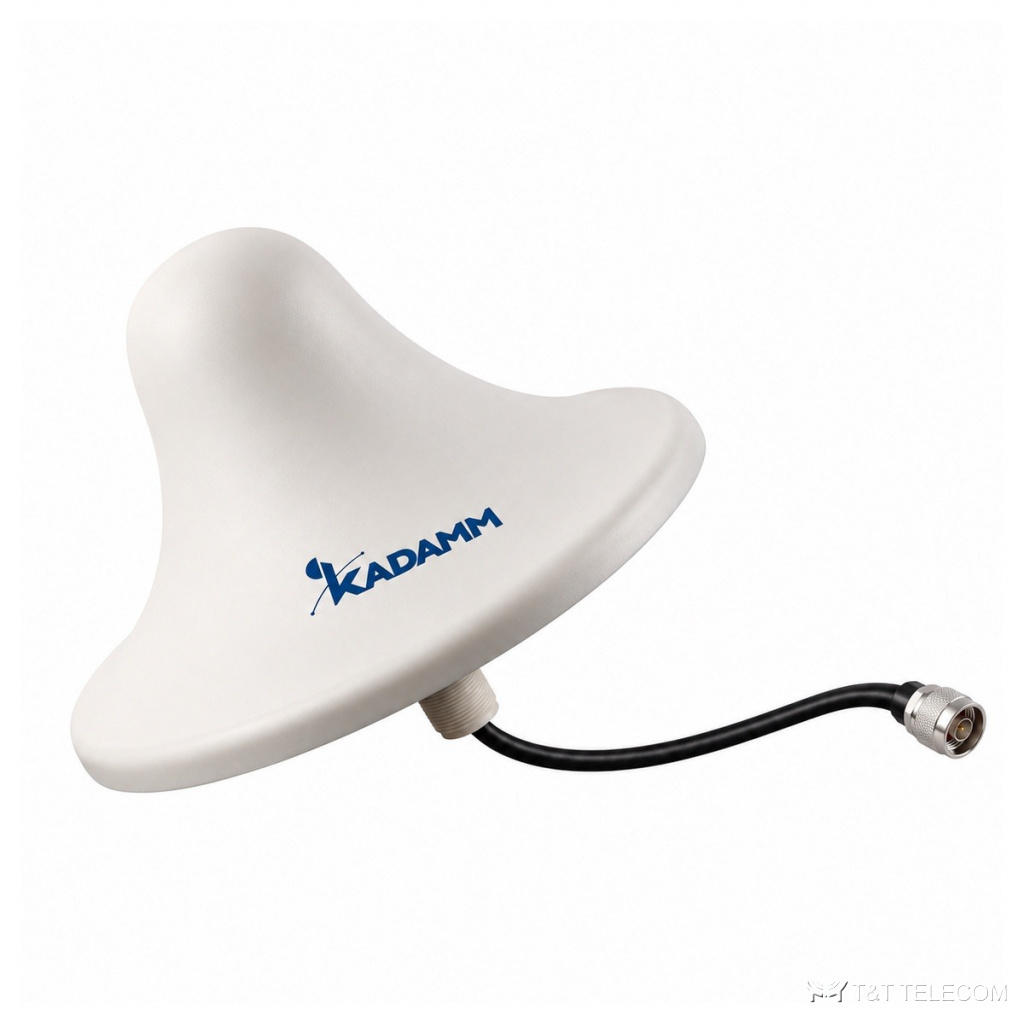

Модель KADAMM I-ATO3-824/2500S — потолочная всенаправленная антенна для помещений. I-ATO3-824/2500S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные I-ATO3-824/2500S: полоса 824–2500 МГц; усиление 3 дБи; поляризация линейная; разъёмы SMA, N.
Устройство и принцип работы
I-ATO3-824/2500S крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO3-824/2500S — 824–2500 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1.
Коэффициент усиления I-ATO3-824/2500S составляет 3 дБи (0,9 дБд). КСВН I-ATO3-824/2500S — менее 2: обратно отражается не больше 11,1 % подводимой мощности. Разъёмы I-ATO3-824/2500S: SMA, N. Конструкция I-ATO3-824/2500S: габариты Ø166 × 96,5 мм; крепление: винт; работает при −40…+85 °C.
Для каких задач
- Через I-ATO3-824/2500S работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATO3-824/2500S.
- Офисы, торговые центры, гостиницы, больницы, паркинги (I-ATO3-824/2500S).
- Распределённые системы покрытия этажей — I-ATO3-824/2500S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–2500 МГц |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 2 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | потолочная всенаправленная антенна |
| Кабель | RG58; длина — уточняйте у менеджера |
| Разъём | N или SMA (другие — по заказу) |
| Крепление | винт |
| Материал | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Габариты | Ø166 × 96,5 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO3-824/2500S: 824–2500 МГц.
- Усиление I-ATO3-824/2500S — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы I-ATO3-824/2500S (SMA, N) подбирают джамперы и переходы.
- Монтаж I-ATO3-824/2500S: винт.
Поставка и документы
Подберём KADAMM I-ATO3-824/2500S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится I-ATO3-824/2500S?
Винт.
Что означает КСВН менее 2?
Доля отражённой мощности при таком КСВН у I-ATO3-824/2500S — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 3 дБи?
0,9 дБд: от значения в дБи отнимают 2,15 дБ.
Какое усиление у I-ATO3-824/2500S?
3 дБи.
Что нужно для подбора I-ATO3-824/2500S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO3-824/2500S.
