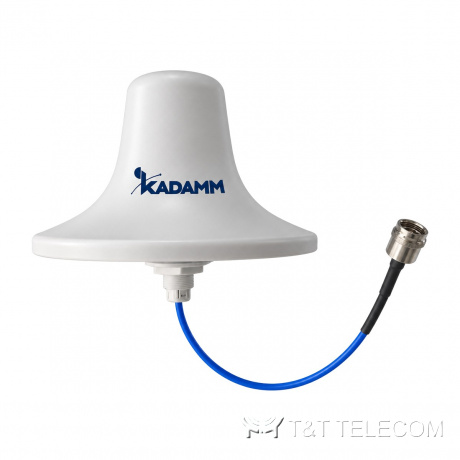

KADAMM I-ATO-698/6000-S — потолочные всенаправленные антенны. Назначение и состав I-ATO-698/6000-S описаны ниже; исполнение подбираем под задачу объекта. Основные данные I-ATO-698/6000-S: полоса 698–6000 МГц; усиление 4,5–8,5 дБи; поляризация по модели; мощность до до 100 Вт.
Устройство и принцип работы
I-ATO-698/6000-S крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO-698/6000-S — 698–6000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATO-698/6000-S — 4,5–8,5 дБи (по модели). КСВН I-ATO-698/6000-S — по модели — см. таблицу. Допустимая мощность на вход I-ATO-698/6000-S — до 100 Вт. Разъёмы I-ATO-698/6000-S: по модели — см. таблицу. Конструкция I-ATO-698/6000-S: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Полоса I-ATO-698/6000-S охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сети радиосвязи и сотовой связи — I-ATO-698/6000-S.
- Офисы, торговые центры, гостиницы, больницы, паркинги (I-ATO-698/6000-S).
- Для I-ATO-698/6000-S: распределённые системы покрытия этажей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4,5–8,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO6-698/4000S | 698–806 / 806–960 / 1350–1550 / 1710–2700 / 3300–4000 | 1,5±0,5 / 2,2±0,5 / 3,5±0,5 / 4,5±1,0 / 6,0±1,0 | 1 | линейная | уточняйте у менеджера | 50 | N (розетка) | Ø265 × 22 | 0,50 | −40…+55 °C | ≤2,0 |
| KADAMM I-ATO5-698/6000S-2 | 698–806 / 806–960 / 1710–2700 / 3300–4000 / 4000–6000 | 1,5/2,0/3,0/4,0/4,5 дБи | 1 | вертикальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | Ø205 × 125 мм | уточняйте у менеджера | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO9-806/3800S | 806–960 / 1710–3800 | 6–8,5 | 1 | вертикальная | уточняйте у менеджера | 100 Вт | N (розетка) | Ø255 × 90 мм | 0,55 | −35…+65 °C | ≤1,8 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO-698/6000-S: 698–6000 МГц.
- Усиление I-ATO-698/6000-S — 4,5–8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса I-ATO-698/6000-S: по модели — см. таблицу.
Поставка и документы
KADAMM I-ATO-698/6000-S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO-698/6000-S?
Рабочая полоса I-ATO-698/6000-S — 698–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у I-ATO-698/6000-S?
4,5–8,5 дБи.
Что нужно для подбора I-ATO-698/6000-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO-698/6000-S.
