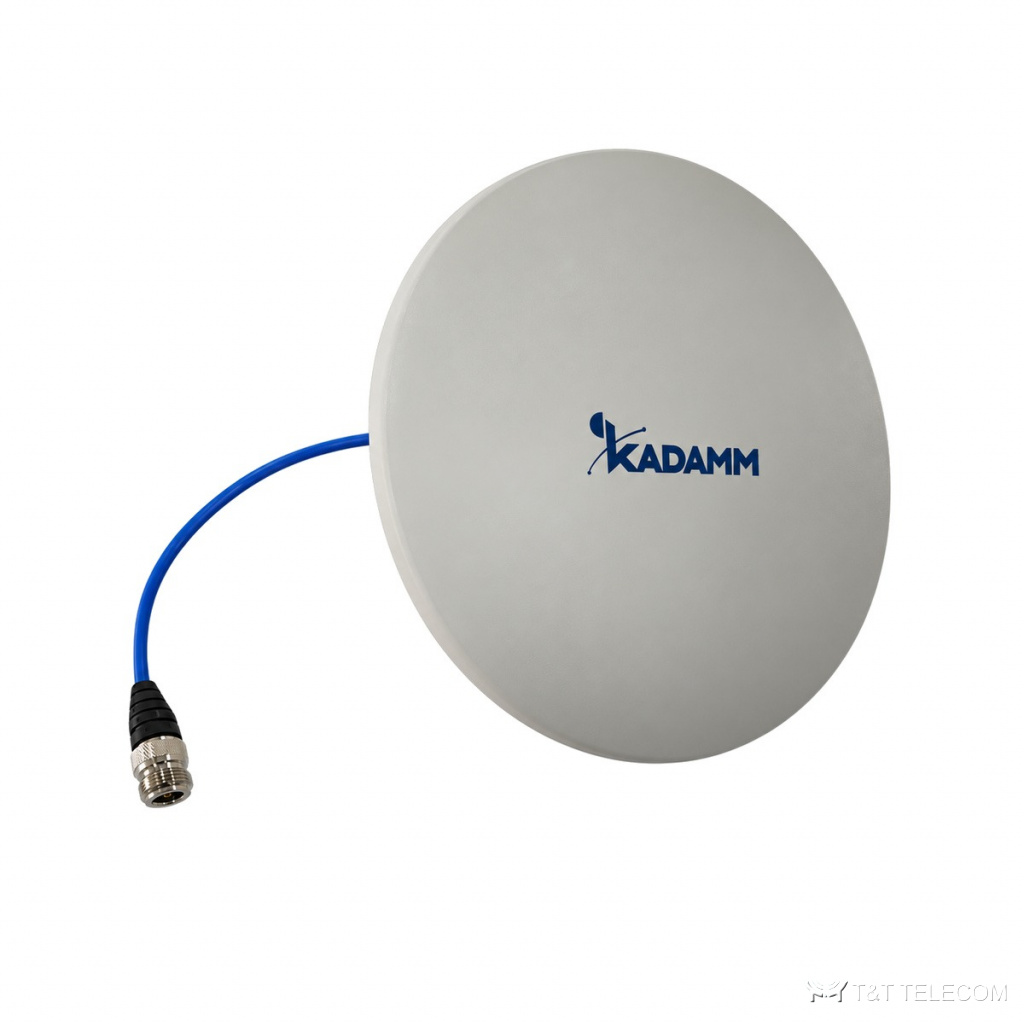

Модель KADAMM I-ATO-600/6000-S — потолочные всенаправленные антенны. Назначение и состав I-ATO-600/6000-S описаны ниже; исполнение подбираем под задачу объекта. Коротко о I-ATO-600/6000-S: полоса 600–6000 МГц; усиление 4–6 дБи; поляризация по модели; мощность до 50 Вт.
Принцип работы и конструкция
I-ATO-600/6000-S крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO-600/6000-S — 600–6000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATO-600/6000-S — 4–6 дБи (по модели). КСВН I-ATO-600/6000-S — по модели — см. таблицу. Допустимая мощность на вход I-ATO-600/6000-S — 50 Вт. Разъёмы I-ATO-600/6000-S: по модели — см. таблицу. Конструкция I-ATO-600/6000-S: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Для каких задач
- Диапазоны I-ATO-600/6000-S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Объекты, где нужно это оборудование в тракте — I-ATO-600/6000-S.
- Офисы, торговые центры, гостиницы, больницы, паркинги (I-ATO-600/6000-S).
- Распределённые системы покрытия этажей — I-ATO-600/6000-S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4–6 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO5-600/4000S | 600–617 / 617–960 / 1425–1690 / 1690–2170 / 2170–2700 / 2700–4000 | 3,0/3,0/3,5/4,0/5,0/4,0 дБи | 1 | горизонтальная | 360° / 118°/118°/85°/75°/63°/70° | 50 Вт | N или 4.3-10 (розетка) | 180 × 110 × 7,0 мм | 0,2 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO6-600/4000S | 600–960 / 1425–1710 / 1710–2700 / 3300–4000 | 3,5/4/6/5 дБи | 1 | вертикальная | уточняйте у менеджера | 50 Вт | N или 4.3-10 или 7/16 DIN (розетка) | 280 × 280 × 45 мм | уточняйте у менеджера | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO6-600/6000S | 600–617 / 617–960 / 1425–1690 / 1690–2170 / 2170–2700 / 3300–6000 | 2,5/2,5/3,5/4,0/5,0/5,5 дБи | 1 | горизонтальная | 360° / 120°/90°/78°/70°/42° | 50 Вт | 4.3-10 (розетка) | 190 × 7,3 мм | 0,25 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO4-600/6000S | 600–960 / 1427–1518 / 1710–2170 / 2300–2700 / 4900–6000 | 2 / 2 / 4 / 4 / 4 / 4 | 1 | горизонтальная | 360 / — | 50 | 4.3-10 или N (розетка) | 213 × 18,5 | уточняйте у менеджера | −40…+55 °C | ≤1,8 |
| KADAMM I-ATO4-600/6000S-2 | 600–960 / 1427–1518 / 1710–2170 / 2300–2700 / 3300–3800 / 4900–6000 | 2 / 2 / 4 / 4 / 4 / 4 | 1 | горизонтальная | 360 / — | 50 | 4.3-10 или N (розетка) | 213 × 18,5 | уточняйте у менеджера | −40…+55 °C | ≤1,8 |
| KADAMM I-ATO4-602/3800S | 602–617 / 698–960 / 1710–2700 / 3300–3800 | 2,0/2,0/4,0/4,0 дБи | 1 | горизонтальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | Ø213 × 18,5 мм | уточняйте у менеджера | −40…+65 °C | ≤2,2 |
| KADAMM I-ATO4-617/4000S | 617–806 / 806–960 / 1425–2700 / 3300–4000 | 1,5/2,0/3,0/4,0 дБи | 1 | вертикальная | 360° / 95°/80°/38°/32° | 50 Вт | N или 4.3-10 или 7/16 DIN (розетка) | 200 × 120 мм | 0,4 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO6-617/4000S | 617–806 / 806–960 / 1425–2700 / 3300–4000 | 2,0/2,0/5,0/5,5/5,5 дБи | 1 | вертикальная | 360° / 85°/80°/54°/28°/20° | 50 Вт | 4.3-10 (розетка) | Ø186 × 86 мм | 0,25 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO6-617/4000S-2 | 617–960 / 1425–2170 / 2300–2500 / 2500–2700 / 3300–4000 | 3,0/4,0/5,5/6,0/5,5 дБи | 1 | горизонтальная | 360° / 113°/78°/65°/65°/102° | 50 Вт | 4.3-10 или N (розетка) | 250 × 150 × 12,0 мм | 0,4 | −40…+65 °C | ≤2,5 |
| KADAMM I-ATO5-617/6000S-2 | 617–806 / 806–960 / 1425–2700 / 3300–4000 / 4000–6000 | 1,5/2,0/3,0/4,0/4,5 дБи | 1 | вертикальная | 360° / 95°/80°/38°/32°/29° | 50 Вт | N или 4.3-10 или 7/16 DIN (розетка) | 200 × 120 мм | 0,4 кг | −40…+65 °C | ≤2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATO-600/6000-S: 600–6000 МГц.
- Усиление I-ATO-600/6000-S — 4–6 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса I-ATO-600/6000-S: по модели — см. таблицу.
Поставка и документы
Поставляем KADAMM I-ATO-600/6000-S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATO-600/6000-S?
4–6 дБи.
Что нужно для подбора I-ATO-600/6000-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO-600/6000-S.
Какие частоты поддерживает I-ATO-600/6000-S?
Рабочая полоса I-ATO-600/6000-S — 600–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
