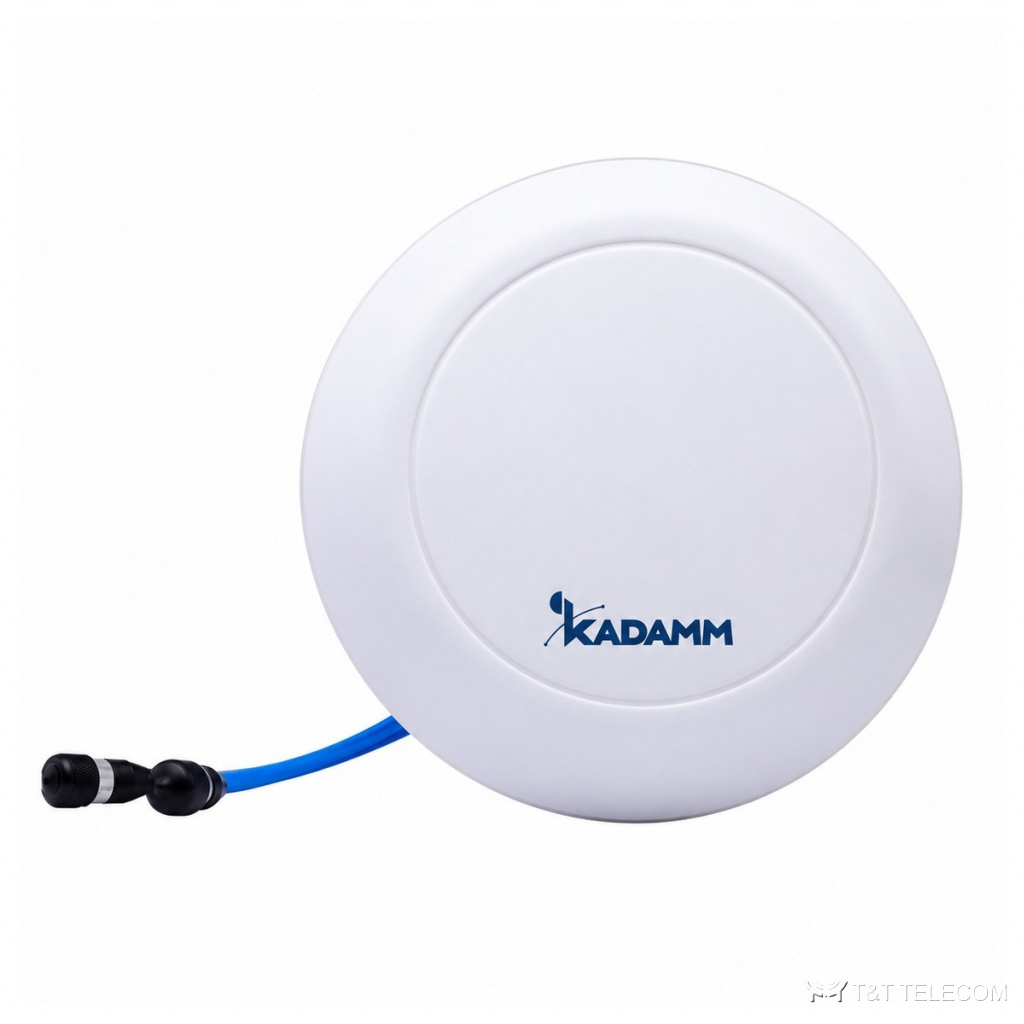

KADAMM I-ATO-600/6000-M: потолочные всенаправленные антенны. I-ATO-600/6000-M — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Коротко о I-ATO-600/6000-M: полоса 600–6000 МГц; усиление 3–5,5 дБи; поляризация по модели; мощность до 50 Вт.
Как устроена I-ATO-600/6000-M
I-ATO-600/6000-M крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO-600/6000-M — 600–6000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление I-ATO-600/6000-M — 3–5,5 дБи (по модели). КСВН I-ATO-600/6000-M — по модели — см. таблицу. Допустимая мощность на вход I-ATO-600/6000-M — 50 Вт. Разъёмы I-ATO-600/6000-M: по модели — см. таблицу. Конструкция I-ATO-600/6000-M: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Диапазоны I-ATO-600/6000-M: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Объекты, где нужно это оборудование в тракте — I-ATO-600/6000-M.
- Для I-ATO-600/6000-M: офисы, торговые центры, гостиницы, больницы, паркинги.
- Распределённые системы покрытия этажей — I-ATO-600/6000-M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 3–5,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 2/4 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO6-600/4000M | 600–617 / 617–960 / 1425–2170 / 2170–2700 / 3300–4000 | 2,5/3,0/4,5/5,0/5,5 дБи | 2 | горизонтальная | 360° / 116°/108°/65°/40°/30° | 50 Вт | 2 × N или 4.3-10 (розетка) | 280 × 19 мм | 0,55 кг | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO5-600/4000M4 | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 2,5/3,5/4,0/4,5 дБи | 4 | вертикальная + горизонтальная (H + V) | уточняйте у менеджера | 50 Вт | 4 × N или 4.3-10 (розетка) | 320 × 50 мм | 1,0 кг | −40…+65 °C | ≤2,5 |
| KADAMM I-ATO3-600/4000M | 600–698 / 698–960 / 1710–2700 / 3300–4000 | 2,0 / 2,5 / 3,5 / 4,5 / 5,0 | 2 | линейная | 360° / 110 ° / 95 ° / 90 ° / 46 ° | 50 Вт | 2 × 4.3-10 (розетка) | Ø 215 × 47 | 0,45 | −40…+65 °C | ≤2,2 |
| KADAMM I-ATO5-600/6000M4 | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,5 / 3,5 / 4,0 / 4,5 / 4 | 4 | горизонтальная | 360 / 110° / 90° / 46° / 38° / 35° | 50 | 4 × N (розетка) | Ø320×50 | уточняйте у менеджера | −40…+55 °C | ≤2,5 |
| KADAMM I-ATO4-600/6000M | 600–806 / 806–960 / 1427–1518 / 1710–2700 / 3300–3800 / 4900–6000 | 2 / 2 / 2 / 2 / 4 / 4 | 2 | горизонтальная | 360 / — | 50 | 2 × 4.3-10 (розетка) | Ø280×19 | уточняйте у менеджера | −40…+55 °C | ≤2,5 |
| KADAMM I-ATO6-600/6000M | 600–617 / 617–806 / 806–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,0/2,5/3,5/4,5/5,0/5,5 дБи | 2 | линейная | уточняйте у менеджера | 50 Вт | 2 × N (розетка) | Ø215 × 47 мм | уточняйте у менеджера | −35…+65 °C | ≤2,5 |
| KADAMM I-ATO3-600/6000M | 600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,5 / 2,5 / 3,5 / 4,5 / 5,0 / 5,5 | 2 | вертикальная + горизонтальная (H + V) | 360 ° / 360 ° / 360 ° / 360 ° / 360 ° / 360 ° / 110 ° / 95 ° / 90 ° / 46 ° / 38° / 30 ° | 50 Вт | 2 × 4.3-10 (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,5 |
| KADAMM I-ATO6-617/6000M-2 | 617–806 / 806–960 / 1425–2700 / 3300–4000 / 4000–6000 | 2,5/3,5/4,5/5/5,5 дБи | 2 | линейная | уточняйте у менеджера | 50 Вт | 2 × 4.3-10 (розетка) | Ø215 × 47 мм | 0,45 кг | −40…+65 °C | ≤2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATO-600/6000-M — 600–6000 МГц.
- Усиление I-ATO-600/6000-M — 3–5,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса I-ATO-600/6000-M: по модели — см. таблицу.
Поставка и документы
Поставляем KADAMM I-ATO-600/6000-M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATO-600/6000-M?
Рабочая полоса I-ATO-600/6000-M — 600–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у I-ATO-600/6000-M?
3–5,5 дБи.
Что нужно для подбора I-ATO-600/6000-M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO-600/6000-M.
