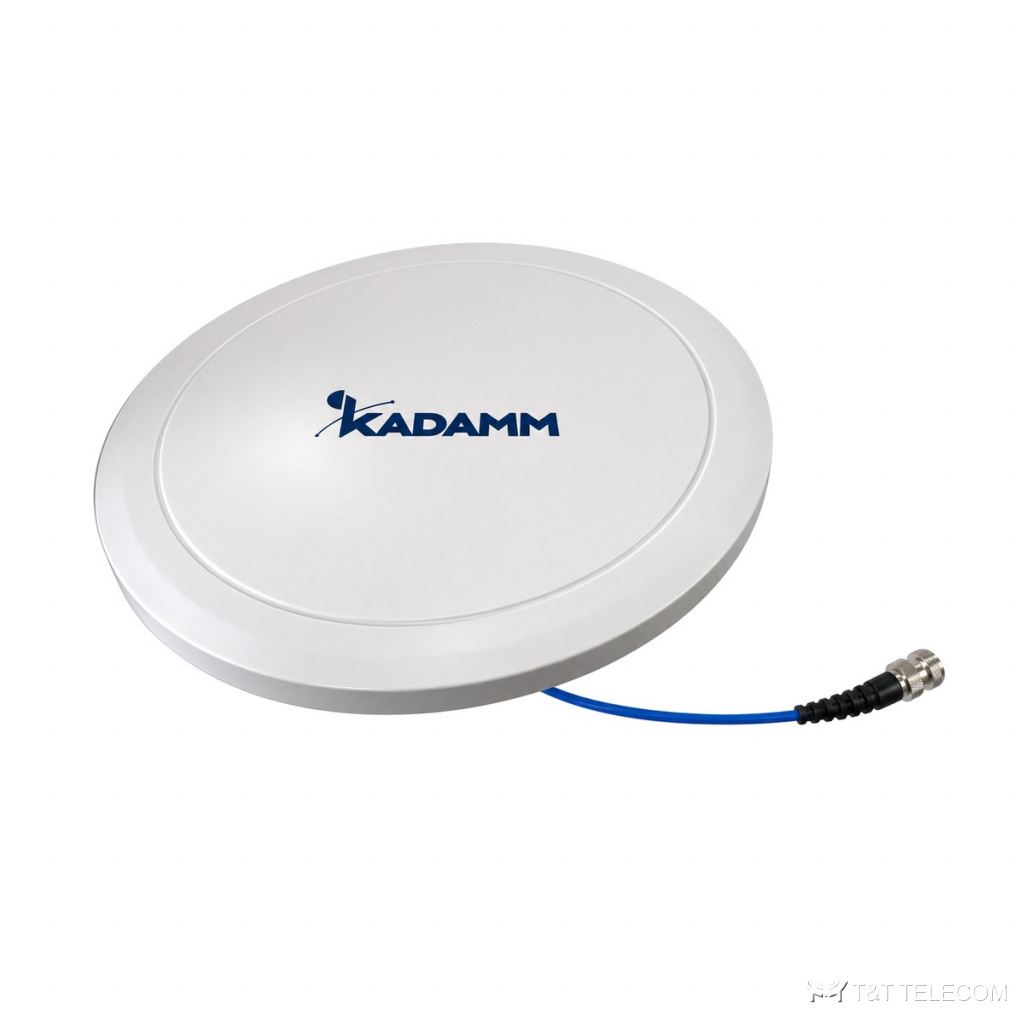

KADAMM I-ATO-380/4300-M — потолочные всенаправленные антенны 380–4300 МГц: 4,5 дБи, 2 моделей

KADAMM I-ATO-380/4300-M — потолочные всенаправленные антенны 380–4300 МГц: 4,5 дБи, 2 моделей
Потолочные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM I-ATO-380/4300-M — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM I-ATO-380/4300-M — потолочные всенаправленные антенны. I-ATO-380/4300-M — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные I-ATO-380/4300-M: полоса 380–4300 МГц; усиление 4,5 дБи; поляризация горизонтальная; мощность до 50 Вт.

Устройство и принцип работы

I-ATO-380/4300-M крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO-380/4300-M — 380–4300 МГц (по модели — см. таблицу), в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.

Усиление I-ATO-380/4300-M — 4,5 дБи (по модели). Поляризация I-ATO-380/4300-M — горизонтальная. КСВН I-ATO-380/4300-M — по модели — см. таблицу. Допустимая мощность на вход I-ATO-380/4300-M — 50 Вт. Разъёмы I-ATO-380/4300-M: по модели — см. таблицу. Конструкция I-ATO-380/4300-M: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.

Где применяют

  • Диапазоны I-ATO-380/4300-M: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
  • Объекты, где нужно это оборудование в тракте — I-ATO-380/4300-M.
  • Офисы, торговые центры, гостиницы, больницы, паркинги — I-ATO-380/4300-M.
  • Распределённые системы покрытия этажей (I-ATO-380/4300-M).

Технические характеристики

ПараметрЗначение
Диапазон частот380–4300 МГц (по модели — см. таблицу)
Коэффициент усиления4,5 дБи (по модели)
Поляризациягоризонтальная
Число портов2 порта
КСВНпо модели — см. таблицу
Максимальная мощность на порт50 Вт
Волновое сопротивление50 Ом

Исполнения

АртикулДиапазон, МГцУсиление, дБиПортовПоляризацияДН Г / ВМощность, ВтРазъёмГабариты, ммМассаТемператураКСВН
KADAMM I-ATO5-380/4000M380–520 / 698–960 / 1710–2700 / 3300–40002/2/4/4,5 дБи2горизонтальная360° / 120°/85°/76°/58°50 Вт2 × N (розетка)Ø280 × 19,0 ммуточняйте у менеджера−35…+65 °C≤2,0
KADAMM I-ATO5-380/4300M380–698 / 698–960 / 1710–2700 / 3300–43003,0 / 3,5 / 3,5 / 4,52горизонтальнаякруговая (360°) / —502 × N или 4.3-10 (розетка)Ø350 × 14около 1,0 кг−40…+65 °C≤2,5

Механика и условия эксплуатации

ПараметрЗначение
Разъёмпо модели — см. таблицу
Габаритыпо модели — см. таблицу
Массапо модели — см. таблицу
Креплениеуточняйте у менеджера
Рабочая температурапо модели — см. таблицу

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы I-ATO-380/4300-M: 380–4300 МГц.
  • Усиление I-ATO-380/4300-M — 4,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Габариты и масса I-ATO-380/4300-M: по модели — см. таблицу.

Поставка и документы

Подберём KADAMM I-ATO-380/4300-M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора I-ATO-380/4300-M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO-380/4300-M.

Какие частоты поддерживает I-ATO-380/4300-M?
Рабочая полоса I-ATO-380/4300-M — 380–4300 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.

Какое усиление у I-ATO-380/4300-M?
4,5 дБи.
