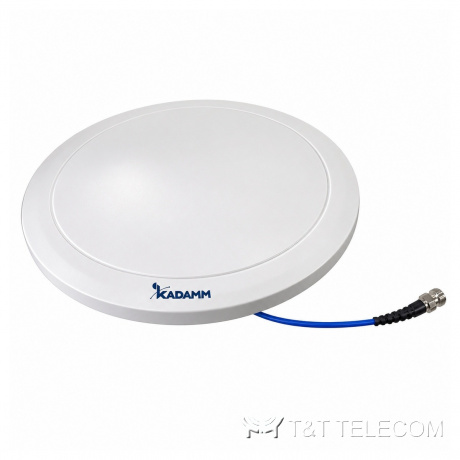

KADAMM I-ATO-350/6000-S — потолочные всенаправленные антенны 350–6000 МГц: 4–5,5 дБи, 9 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATO-350/6000-S — потолочные всенаправленные антенны. I-ATO-350/6000-S — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Ключевые параметры I-ATO-350/6000-S: полоса 350–6000 МГц; усиление 4–5,5 дБи; поляризация по модели; мощность до 50 Вт.
Устройство и принцип работы

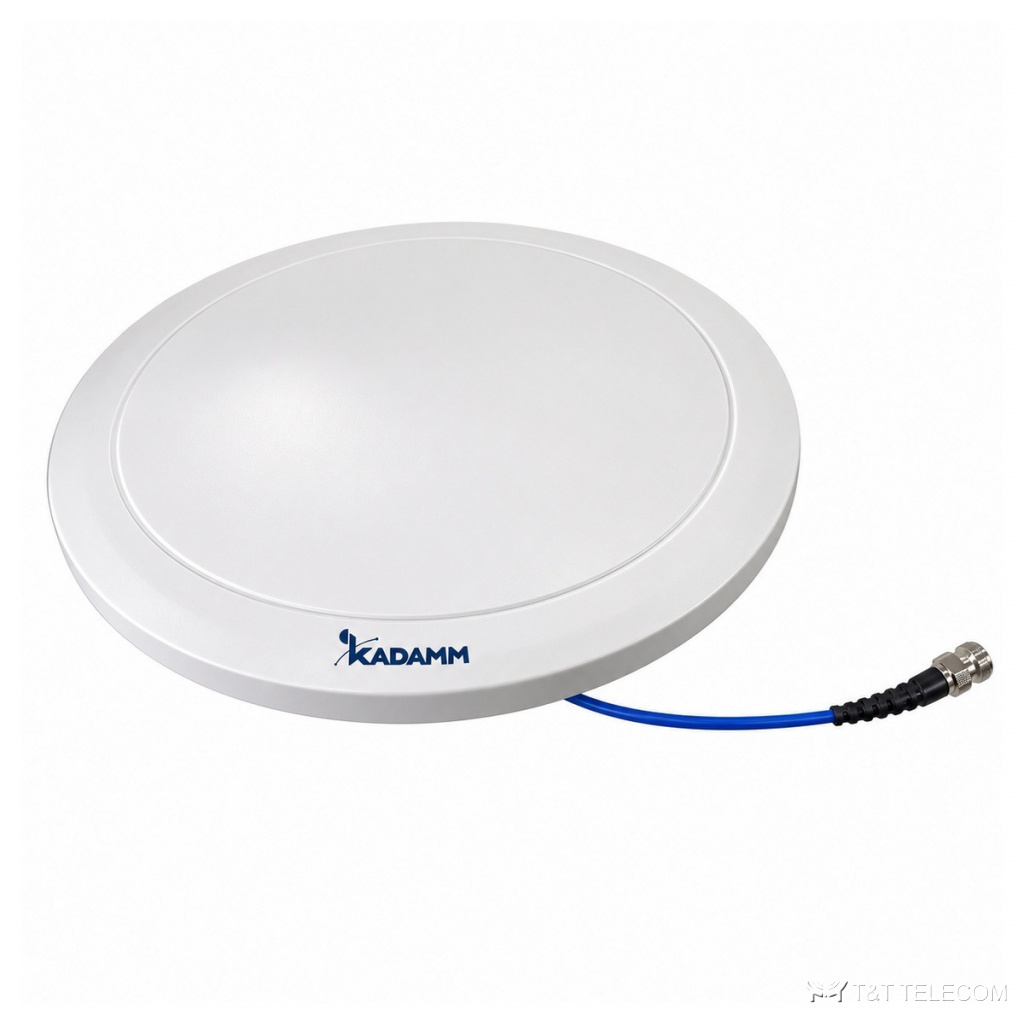

I-ATO-350/6000-S крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO-350/6000-S — 350–6000 МГц (по модели — см. таблицу), в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Усиление I-ATO-350/6000-S — 4–5,5 дБи (по модели). КСВН I-ATO-350/6000-S — по модели — см. таблицу. Допустимая мощность на вход I-ATO-350/6000-S — 50 Вт. Разъёмы I-ATO-350/6000-S: по модели — см. таблицу. Конструкция I-ATO-350/6000-S: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Полоса I-ATO-350/6000-S охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Сети радиосвязи и сотовой связи — I-ATO-350/6000-S.
- Офисы, торговые центры, гостиницы, больницы, паркинги — I-ATO-350/6000-S.
- Распределённые системы покрытия этажей — I-ATO-350/6000-S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 4–5,5 дБи (по модели) |
| Поляризация | по модели |
| Число портов | 1 порт |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | 50 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM I-ATO5-350/2170S | 350–520 / 698–960 / 1710–2170 | 2,0 ±1,0 / 2,2±1,0 / 4,5±1,0 | 1 | горизонтальная | уточняйте у менеджера | 50 / 50 / 50 | 4.3-10 (вилка) или N (розетка) | уточняйте у менеджера | уточняйте у менеджера | — | ≤2,3 |
| KADAMM I-ATO4-350/2700S | 350–520 / 698–960 / 1690–2700 | 2,0±1/2,0±1/4,0±1 дБи | 1 | горизонтальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | Ø280 × 19,0 мм | 0,55 кг | −40…+65 °C | ≤2,2 |
| KADAMM I-ATO5-350/2700S | 350–520 / 698–960 / 1710–2700 | 2,0±1,0/2,2±1,0/4,5±1,0 дБи | 1 | уточняйте у менеджера | уточняйте у менеджера | 50 Вт | 4.3-10 (розетка) | уточняйте у менеджера | 0,4 кг | −35…+65 °C | ≤2,0 |
| KADAMM I-ATO4-350/2700S-2 | 350–520 / 698–960 / 1690–2700 | 2/2/4 дБи | 1 | горизонтальная | 360° / 120°/85°/76° | 50 Вт | N (розетка) | Ø280 × 19,0 мм | уточняйте у менеджера | −35…+65 °C | ≤2,2 |
| KADAMM I-ATO5-350/2700S-2 | 350–520 / 698–960 / 1710–2700 | 2/2,2/4,5 дБи | 1 | уточняйте у менеджера | уточняйте у менеджера | 50 Вт | N (розетка) | Ø266 × 18,0 мм | уточняйте у менеджера | −40…+55 °C | ≤2,3 |
| KADAMM I-ATO6-350/6000S | 350–520 / 600–960 / 1710–2700 / 3300–4000 / 4000–6000 | 2,0±1/2,0±1/4,0±1/5,0±1/5,5±1 дБи | 1 | горизонтальная | 360° / 120°/85°/76°/52°/42° | 50 Вт | 4.3-10 (розетка) | Ø295 × 10 | 0,55 | −40…+65 °C | ≤2,0 |
| KADAMM I-ATO4-380/2700S | 380–520 / 698–960 / 1690–2700 | 2,0±1/2,0±1/4,0±1 дБи | 1 | горизонтальная | уточняйте у менеджера | 50 Вт | 4.3-10 или N (розетка) | Ø280 × 19,0 мм | 0,55 кг | −40…+65 °C | ≤2,2 |
| KADAMM I-ATO4-380/3800S | 380–520 / 698–960 / 1427–1518 / 1710–2700 / 3300–3800 | 2 / 2 / 2 / 2 / 4 | 1 | горизонтальная | 360 / — | 50 | 4.3-10 (розетка) | 280 × 19 | уточняйте у менеджера | −40…+55 °C | ≤2,5 |
| KADAMM I-ATO5-380/4000S | 380–520 / 600–960 / 1425–2700 / 3300–4000 | 2,0±1/2,0±1/4,0±1/5,0±1 дБи | 1 | горизонтальная | 360° / 120°/85°/76°/52° | 50 Вт | 4.3-10 (розетка) | Ø280 × 19,0 мм | 0,55 кг | −40…+65 °C | ≤2,0 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATO-350/6000-S: 350–6000 МГц.
- Коэффициент усиления I-ATO-350/6000-S — 4–5,5 дБи; больше усиление — уже луч.
- Габариты и масса I-ATO-350/6000-S: по модели — см. таблицу.
Поставка и документы
Поставляем KADAMM I-ATO-350/6000-S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATO-350/6000-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO-350/6000-S.
Какие частоты поддерживает I-ATO-350/6000-S?
Рабочая полоса I-ATO-350/6000-S — 350–6000 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какое усиление у I-ATO-350/6000-S?
4–5,5 дБи.
