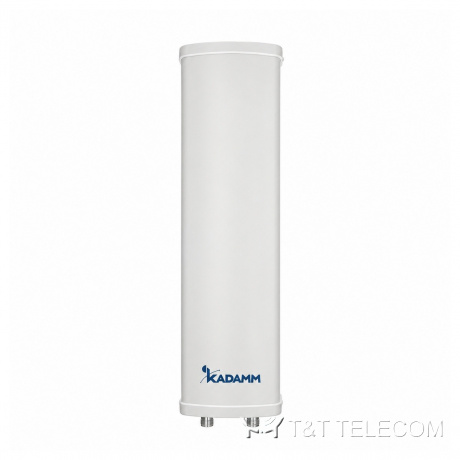

KADAMM APXXT-3845-1165 — направленная панельная антенна VHF/UHF 380–450 МГц, 11 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APXXT-3845-1165 — направленная панельная антенна VHF/UHF. APXXT-3845-1165 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные APXXT-3845-1165: полоса 380–450 МГц; усиление 11 дБи; поляризация ±45°; мощность до 400 Вт.
Как устроена APXXT-3845-1165

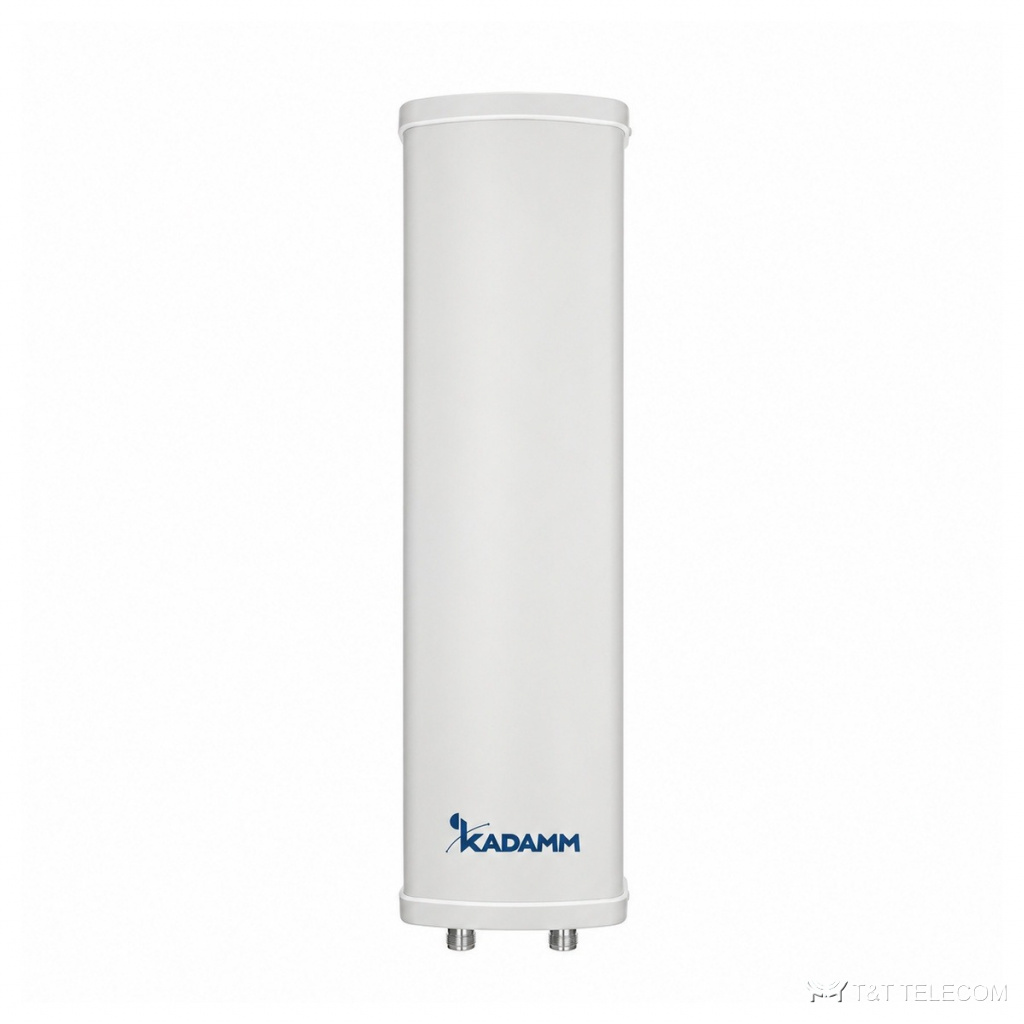

APXXT-3845-1165 — плоский направленный излучатель перед экраном: луч умеренной ширины, крепление на стену или трубостойку, сигнал идёт в одну сторону. Рабочая полоса APXXT-3845-1165 — 380–450 МГц, в неё попадают TETRA 380–430 МГц. Длина волны на средней частоте APXXT-3845-1165 около 72 см — от неё зависят размеры излучателей.
Усиление APXXT-3845-1165 — 11 дБи, это 8,8 дБд относительно полуволнового вибратора. Каждые 3 дБ из 11 дБи эквивалентны удвоению мощности передатчика в рабочем направлении, но луч при этом сужается. Поляризация APXXT-3845-1165 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны.
У APXXT-3845-1165 2 входа. Пассивная интермодуляция APXXT-3845-1165 — не более −150 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН APXXT-3845-1165 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход APXXT-3845-1165 — 400 Вт. Разъёмы APXXT-3845-1165: 2 × N.
Конструкция APXXT-3845-1165: габариты 900 × 300 × 146; масса 10 кг; работает при −40…+60 °C.
Область применения
- Диапазоны APXXT-3845-1165: TETRA 380–430 МГц.
- Сети радиосвязи и сотовой связи — APXXT-3845-1165.
- Для APXXT-3845-1165: покрытие вдоль улицы, трассы, территории предприятия.
- Сервисная антенна репитера — APXXT-3845-1165.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–450 МГц |
| Коэффициент усиления | 11 дБи |
| Поляризация | ±45° |
| Число портов | 2 порта |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 400 Вт |
| Волновое сопротивление | 50 Ом |
| Интермодуляция PIM3 | ≤−150 дБн |
| Электрический наклон | 0 |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APXXT-3845-1165 | 380–450 | 11 | 2 | ±45° | уточняйте у менеджера | ≥400 | 2 × N (розетка) | 900 × 300 × 146 | 10 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | 2 × N (розетка) |
| Габариты | 900 × 300 × 146 |
| Масса | 10 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APXXT-3845-1165: 380–450 МГц.
- Усиление APXXT-3845-1165 — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Наклон луча APXXT-3845-1165: 0.
- Габариты и масса APXXT-3845-1165: 10.
- Число входов APXXT-3845-1165 — 2: на каждую систему с поляризацией ±45° приходится по два входа, поэтому для MIMO 2×2 на один диапазон нужна пара входов.
- Если на APXXT-3845-1165 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн), иначе выигрыш теряется.
Поставка и документы
Подберём KADAMM APXXT-3845-1165 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что даёт интермодуляция не более −150 дБн?
Чем ниже это значение у APXXT-3845-1165, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у APXXT-3845-1165 — не больше 4 %, остальное уходит в антенну.
Сколько это в дБд — усиление 11 дБи?
8,8 дБд: от значения в дБи отнимают 2,15 дБ.
Какие частоты поддерживает APXXT-3845-1165?
Рабочая полоса APXXT-3845-1165 — 380–450 МГц. Это TETRA 380–430 МГц.
Какое усиление у APXXT-3845-1165?
11 дБи.
