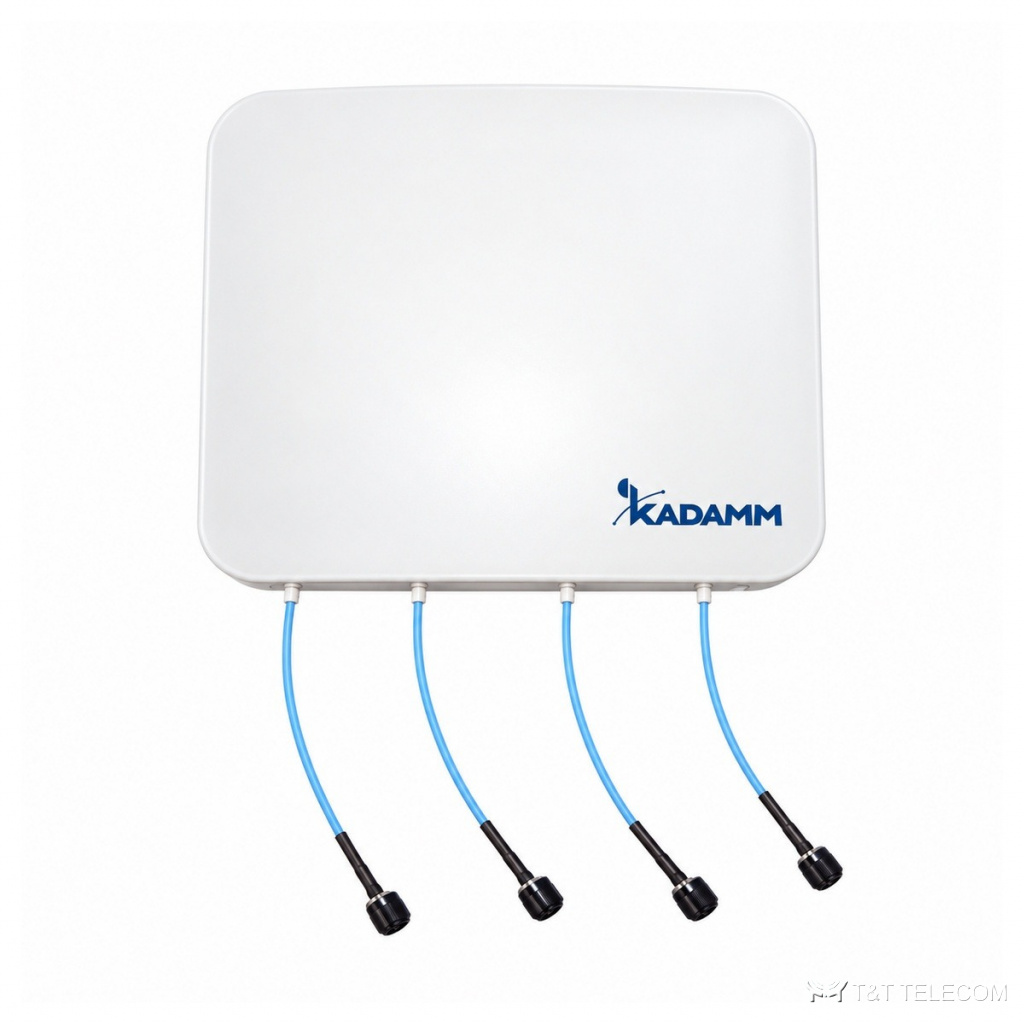

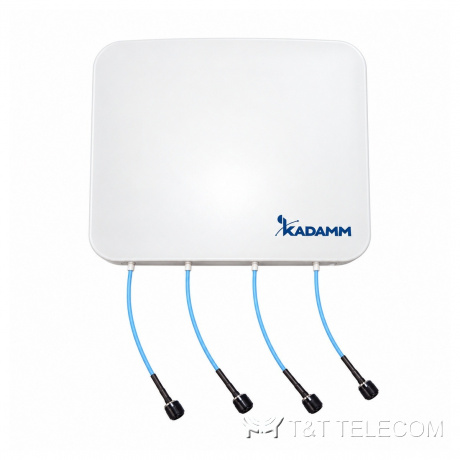

KADAMM APXX-600/6000 — секторные антенны базовых станций 600–6000 МГц: 8,5–10,5 дБи, 4 моделей

KADAMM APXX-600/6000 — секторные антенны базовых станций 600–6000 МГц: 8,5–10,5 дБи, 4 моделей
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APXX-600/6000 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APXX-600/6000: секторные антенны базовых станций. APXX-600/6000 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Ключевые параметры APXX-600/6000: полоса 600–6000 МГц; усиление 8,5–10,5 дБи; поляризация по модели; мощность до 50 Вт.

Принцип работы и конструкция

Секторная панель APXX-600/6000 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса APXX-600/6000 — 600–6000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.

Усиление APXX-600/6000 — 8,5–10,5 дБи. КСВН APXX-600/6000 — по модели — см. таблицу. Допустимая мощность на вход APXX-600/6000 — 50 Вт. Конструкция APXX-600/6000: масса по модели — см. таблицу; работает при по модели — см. таблицу.

Для каких задач

  • Полоса APXX-600/6000 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
  • Сети радиосвязи и сотовой связи — APXX-600/6000.
  • Макросайты операторов на мачтах, трубостойках и крышах — APXX-600/6000.
  • Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (APXX-600/6000).
  • Совместное размещение операторов на разных системах одной антенны — APXX-600/6000.

Технические характеристики

ПараметрЗначение
Диапазон частот600–6000 МГц (по модели — см. таблицу)
Коэффициент усиления8,5–10,5 дБи (по модели)
Поляризацияпо модели
Число портов4 порта
КСВНпо модели — см. таблицу
Максимальная мощность на порт50 Вт
Волновое сопротивление50 Ом
Электрический наклон0

Исполнения

АртикулДиапазон, МГцУсиление, дБиПортовПоляризацияДН Г / ВМощность, ВтРазъёмГабариты, ммМассаТемператураКСВН
KADAMM APXX-0640-9108600–698 / 698–960 / 1710–2700 / 3300–40004 / 5,5 / 5,5 / 8,5 / 74вертикальная + горизонтальная (H + V)108–80° / 130–85° / 130–85° / 95–58° / 65–33° / 98–75° / 108–78° / 108–78° / 83–45° / 90–25°50 Вт4 × 4.3-10 (розетка)393 × 317 × 801,5−40…+65 °C≤2,5
KADAMM APXX-0660-9108600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–60004,0 / 5,5 / 8,5 / 7,0 / 6,04вертикальная + горизонтальная (H + V)108–80° / 130–85° / 95–58° / 65–33° / 52–28° / 98–75° / 108–78° / 83–45° / 90–25° / 45–22°50 Вт4 × 4.3-10 (розетка)385 × 315 × 68 мм1,5 кг−40…+65 °C≤2,5
KADAMM APXX-0660-9108-2600–698 / 698–960 / 1710–2700 / 3300–4000 / 4000–60004 / 5,5 / 5,5 / 8,5 / 7 / 64вертикальная + горизонтальная (H + V)108–80° / 130–85° / 130–85° / 95–58° / 65–33° / 52–28° / 98–75° / 108–78° / 108–78° / 83–45° / 90–25° / 45–22°50 Вт4 × 4.3-10 (розетка)393 × 317 × 801,5−40…+65 °C≤2,5
KADAMM APXX-0642-1180698–960 / 1710–2690 / 3300–42007,5±1 / 8,5±1 / 10,5±14±45°80 / 70 / 55 / 80 / 70 / 50504 × N (розетка)450 × 278 × 1382—≤1,5

Механика и условия эксплуатации

ПараметрЗначение
Разъёмпо модели — см. таблицу
Габаритыпо модели — см. таблицу
Массапо модели — см. таблицу
Креплениеуточняйте у менеджера
Рабочая температурапо модели — см. таблицу

Подбор под объект

  • Сверьте частоты своей сети с полосой APXX-600/6000 — 600–6000 МГц.
  • Усиление APXX-600/6000 — 8,5–10,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Наклон луча APXX-600/6000: 0.
  • Габариты и масса APXX-600/6000: по модели — см. таблицу.
  • Суммарная мощность передатчиков на входе APXX-600/6000 — не выше 50 Вт, с запасом на пиковые значения.

Поставка и документы

KADAMM APXX-600/6000 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Что нужно для подбора APXX-600/6000?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-600/6000.

Какие частоты поддерживает APXX-600/6000?
Рабочая полоса APXX-600/6000 — 600–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какое усиление у APXX-600/6000?
8,5–10,5 дБи.
