KADAMM APX-698/4000: секторные антенны базовых станций. Назначение и состав APX-698/4000 описаны ниже; исполнение подбираем под задачу объекта. Ключевые параметры APX-698/4000: полоса 698–4000 МГц; усиление 8–18 дБи; поляризация ±45°; мощность до до 100 Вт.
Как устроена APX-698/4000

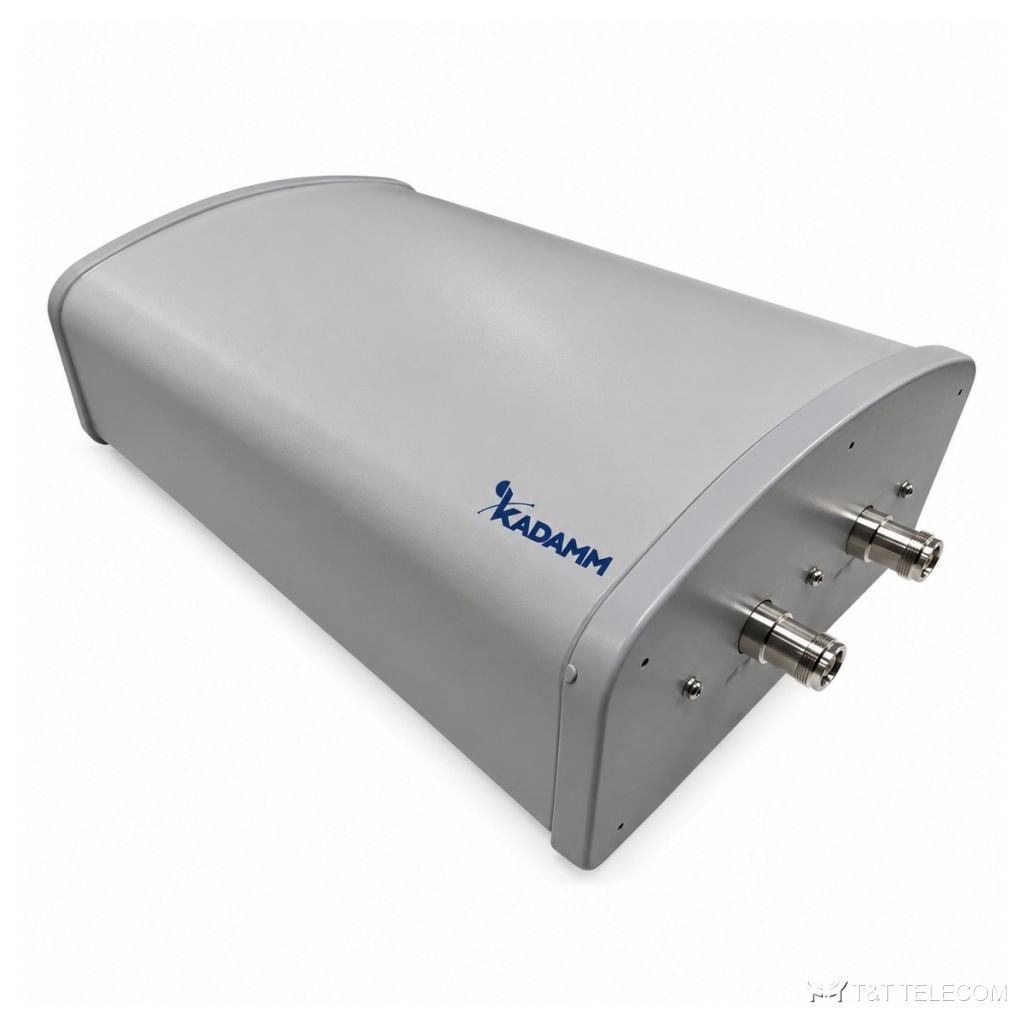

Секторная панель APX-698/4000 устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса APX-698/4000 — 698–4000 МГц (по модели — см. таблицу), в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление APX-698/4000 — 8–18 дБи. Поляризация APX-698/4000 ±45°: в одной антенне две ортогональные поляризации, то есть два независимых входа на каждую систему излучателей — приём с разнесением или MIMO 2×2 без второй антенны. КСВН APX-698/4000 — по модели — см. таблицу. Допустимая мощность на вход APX-698/4000 — до 100 Вт.
Конструкция APX-698/4000: масса по модели — см. таблицу; работает при по модели — см. таблицу.
Область применения
- Диапазоны APX-698/4000: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сети радиосвязи и сотовой связи — APX-698/4000.
- Макросайты операторов на мачтах, трубостойках и крышах — APX-698/4000.
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (APX-698/4000).
- Совместное размещение операторов на разных системах одной антенны (APX-698/4000).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 8–18 дБи (по модели) |
| Поляризация | ±45° |
| Число портов | 2 порта |
| КСВН | по модели — см. таблицу |
| Максимальная мощность на порт | до 100 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса | Температура | КСВН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KADAMM APX-0638-865IR | 698–960 / 1710–2700 / 3300–3800 | 8±1/8±1/8±1 | 2 | ±45° | уточняйте у менеджера | 100 Вт | 2 × 4.3-10 (розетка) | 400×280 ×125 мм | уточняйте у менеджера | −40…+65 °C | ≤2,0 |
| KADAMM APX-1738-1865 | 1710–2690 / 3300–3800 | 18,0 / 18,0 / 17,8±0,6 / 17,8±0,6 | 2 | ±45° | уточняйте у менеджера | более 25 / более 25 | 3 × 4.3-10 (розетка) | 2000–2030 мм | ≤30 кг | −40…+70 °C | ≤1,5 |
| KADAMM APX-3340-1460 | 3300–4000 | ≥14 | 2 | ±45° | 60±5 / 20 | 100 | 2 × N (розетка) | 400 × 180 × 115 | 1,8 | — | ≤1,5 |
| KADAMM APX-3340-1635 | 3300–4000 | ≥16 | 2 | ±45° | 35±3 / 15 | 100 | 2 × N (розетка) | 400 × 180 × 115 | 2,3 | — | ≤1,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | по модели — см. таблицу |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX-698/4000: 698–4000 МГц.
- Коэффициент усиления APX-698/4000 — 8–18 дБи; больше усиление — уже луч.
- Габариты и масса APX-698/4000: по модели — см. таблицу.
- Суммарная мощность передатчиков на входе APX-698/4000 — не выше до 100 Вт, с запасом на пиковые значения.
Поставка и документы
KADAMM APX-698/4000 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает APX-698/4000?
Рабочая полоса APX-698/4000 — 698–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какое усиление у APX-698/4000?
8–18 дБи.
Что нужно для подбора APX-698/4000?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX-698/4000.
