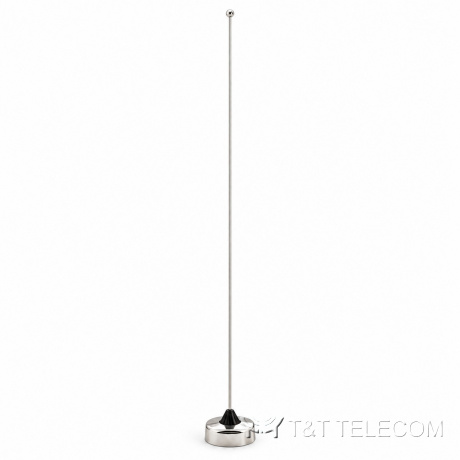

KADAMM AM-NMO — автомобильные антенны под крепление NMO: VHF, UHF, 144 / 430 МГц и 4G 698–2700 МГц, 2,5–5,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

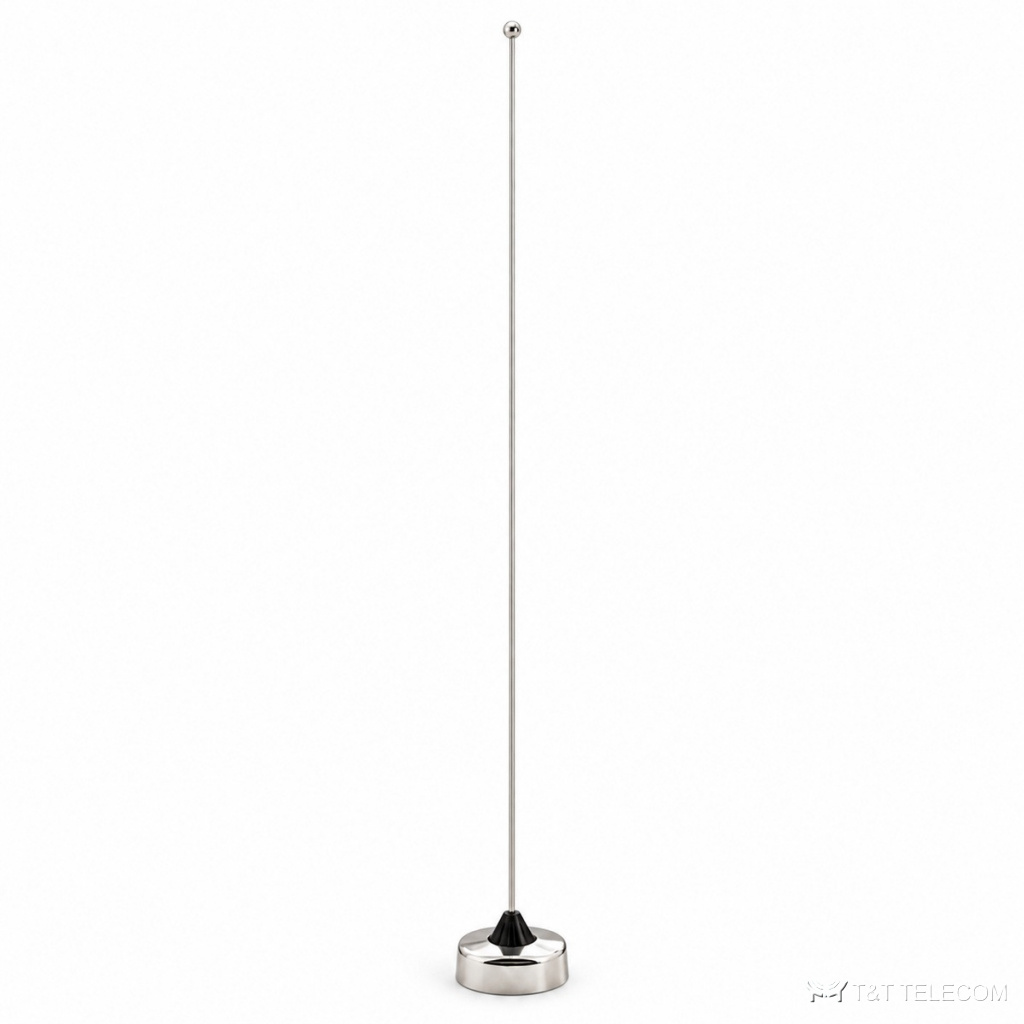

KADAMM AM-NMO: автомобильная антенна. Автомобильная антенна AM-NMO — для мобильной связи в движении: крепление на кузов или магнит. Основные данные AM-NMO: полоса 136–174 МГц и 400–520 МГц и 698–2700 МГц; усиление 2,5–5,5 дБи; разъёмы NMO, N.
Устройство и принцип работы
AM-NMO сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AM-NMO — 136–2700 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Усиление AM-NMO — 2,5–5,5 дБи. Разъёмы AM-NMO: NMO, N.
Где применяют
- Диапазоны AM-NMO: УКВ-радиосвязь 136–174 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Служебный и коммерческий транспорт — AM-NMO.
- Служебный и общественный транспорт, спецтехника (AM-NMO).
- Для AM-NMO: мобильные пункты связи и диспетчеризации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AM-144/430-3NMO | 144 / 430 МГц | 3 дБи | NMO | 90 мм | уточняйте у менеджера | короткая антенна-колпак на магнитном основании с кабелем |
| KADAMM AM-1503NMO | 136–174 МГц | 3,0 дБи | NMO | 500 или 1310 мм | менее 1,5 | — |
| KADAMM AM-15025NMO | 136–174 МГц | 2,5 дБи | NMO | 550 мм | менее 1,5 | — |
| KADAMM AM-15035NMO | 136–174 МГц | 3,5 дБи | NMO | 500 или 1310 мм | менее 1,5 | — |
| KADAMM AM-15035NMO-2 | 136–174 МГц | 3,5 дБи | NMO | 1360 мм | менее 1,5 | пружина |
| KADAMM AM-40055NMO | 400–520 МГц | 5,5 дБи | NMO | 890 мм | менее 1,5 | с удлинительной катушкой |
| KADAMM AM-69003NMO | 698–2700 МГц | 3 дБи | NMO | 90 мм | уточняйте у менеджера | колпак на магнитном основании |
| KADAMM AM-69003NMO-2 | 698–2700 МГц | 3 дБи | NMO | 90 мм | уточняйте у менеджера | колпак на магнитном основании |
| KADAMM AM-690035NMO | 698–2700 МГц | 3,5 дБи | NMO | 60 мм | уточняйте у менеджера | колпак на магнитном основании |
| KADAMM AM-690045NMO | 698–2700 МГц | 4,5 дБи | NMO или N (розетка) | уточняйте у менеджера | уточняйте у менеджера | колпак |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | автомобильная штыревая антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Как подобрать
- Сверьте частоты своей сети с полосой AM-NMO — 136–174 МГц и 400–520 МГц и 698–2700 МГц.
- Усиление AM-NMO — 2,5–5,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы AM-NMO (NMO, N) подбирают джамперы и переходы.
- Разъём NMO, N должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Подберём KADAMM AM-NMO под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AM-NMO?
2,5–5,5 дБи.
Что нужно для подбора AM-NMO?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-NMO.
Какие частоты поддерживает AM-NMO?
Рабочая полоса AM-NMO — 136–174 МГц и 400–520 МГц и 698–2700 МГц. Это УКВ-радиосвязь 136–174 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
