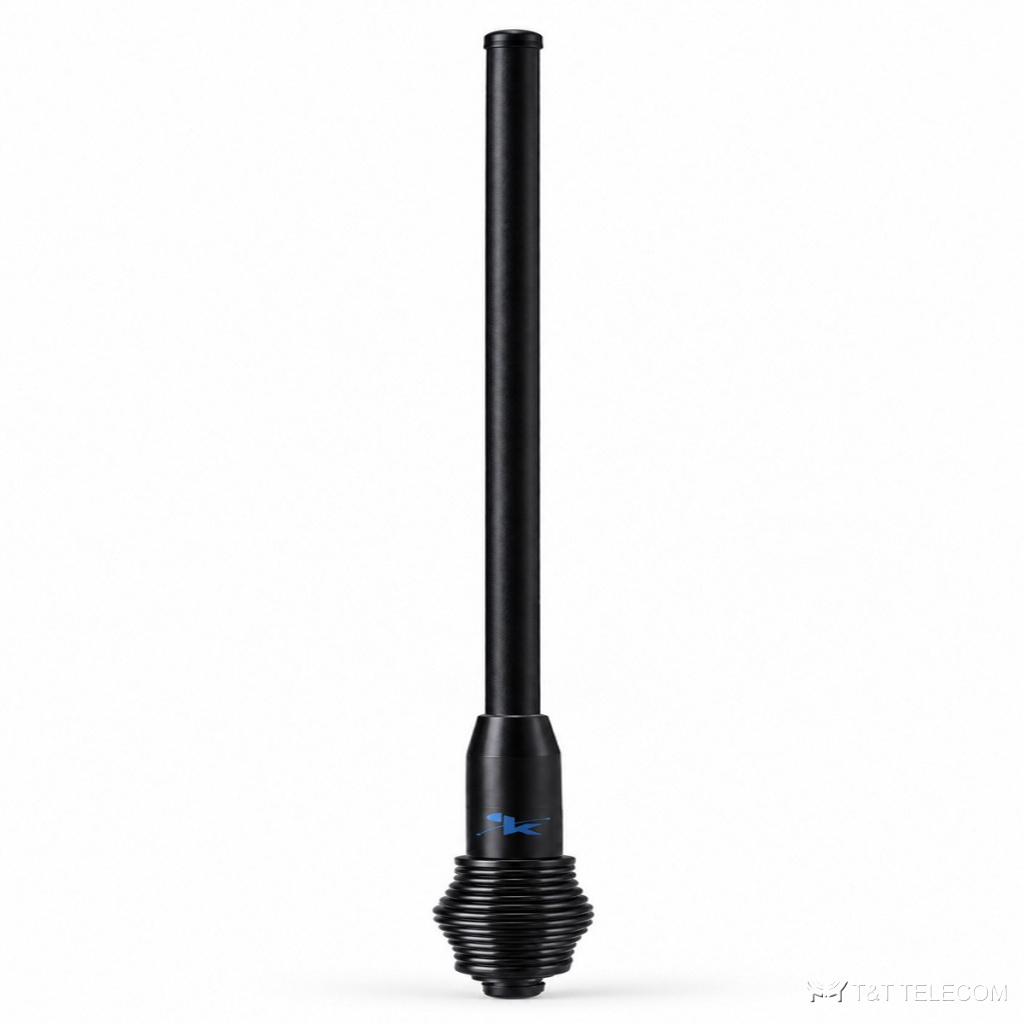

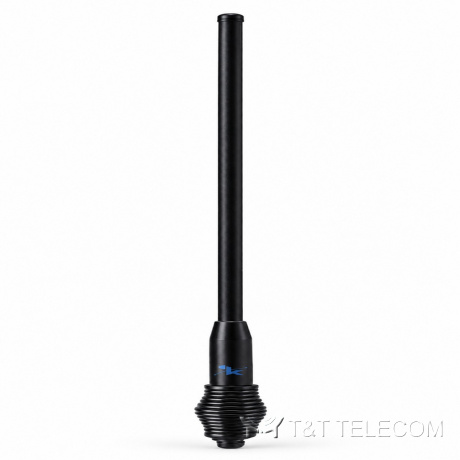

KADAMM AM-477/6000 — автомобильные антенны на пружине 477 МГц, 900 / 1800 МГц и 4G/5G 600–6000 МГц, 5,5–6,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AM-477/6000 — автомобильная антенна. Автомобильная антенна AM-477/6000 — для мобильной связи в движении: крепление на кузов или магнит. Ключевые параметры AM-477/6000: полоса 477 МГц и 600–6000 МГц; усиление 5,5–6,5 дБи; разъёмы SMA, FME, N.
Как устроена AM-477/6000
AM-477/6000 сделана для транспорта: корпус и крепление держат вибрацию и встречный поток воздуха, кабель уходит в салон к радиостанции, модему или терминалу. Рабочая полоса AM-477/6000 — 477–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Усиление AM-477/6000 — 5,5–6,5 дБи. Разъёмы AM-477/6000: SMA, FME, N.
Область применения
- Полоса AM-477/6000 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Спецтехника и подвижные пункты связи — AM-477/6000.
- Для AM-477/6000: служебный и общественный транспорт, спецтехника.
- Для AM-477/6000: мобильные пункты связи и диспетчеризации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AM-47765 | 477 МГц | 6,5 дБи | SMA или FME | 1070 мм | менее 1,5 | стеклопластик, пружина |
| KADAMM AM-47765-2 | 477 МГц | 6,5 дБи | FME (розетка) или SMA (вилка) | 1065 мм | менее 1,5 | — |
| KADAMM AM-47765-3 | 477 МГц | 6,5 дБи | FME (розетка) или SMA (вилка) | 1075 мм | менее 1,5 | — |
| KADAMM AM-60065 | 600–6000 МГц | 6,5 дБи | FME | 850 мм | уточняйте у менеджера | пружина |
| KADAMM AM-69065 | 698–2700 МГц | 6,5 дБи | SMA или FME | 730 мм | менее 1,5 | стеклопластик, пружина |
| KADAMM AM-69065-2 | 698–2700 МГц | 6,5 дБи | N (вилка) | 850 мм | уточняйте у менеджера | пружина |
| KADAMM AM-90055 | 900 / 1800 МГц | 5,5 дБи | SMA (вилка) | 600 мм | менее 1,5 | пружина |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | автомобильная штыревая антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AM-477/6000: 477 МГц и 600–6000 МГц.
- Коэффициент усиления AM-477/6000 — 5,5–6,5 дБи; больше усиление — уже луч.
- Под разъёмы AM-477/6000 (SMA, FME, N) подбирают джамперы и переходы.
- Разъём SMA, FME, N должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Поставляем KADAMM AM-477/6000 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AM-477/6000?
SMA, FME, N. Другие исполнения — уточняйте при заказе.
Какое усиление у AM-477/6000?
5,5–6,5 дБи.
Что нужно для подбора AM-477/6000?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-477/6000.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AM-477/6000 — техническое описание 190.21 КБ
