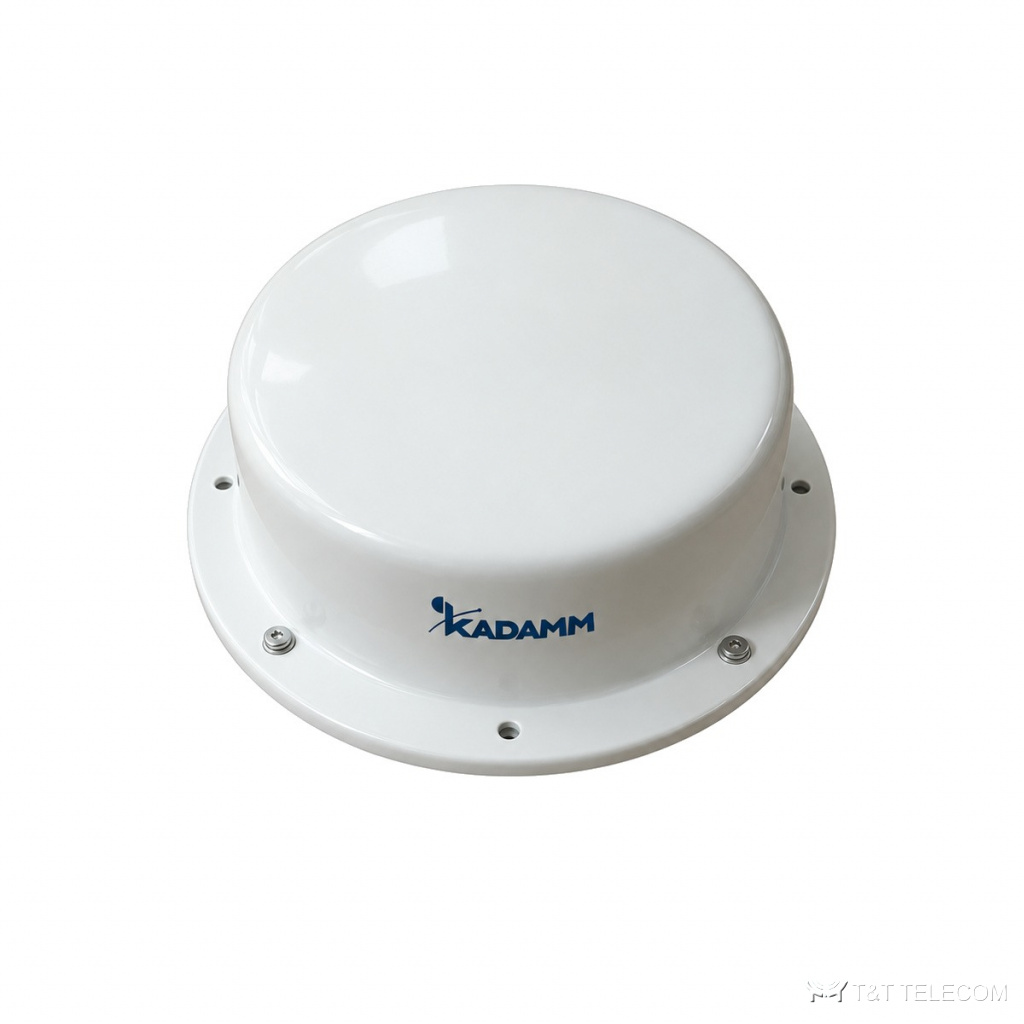

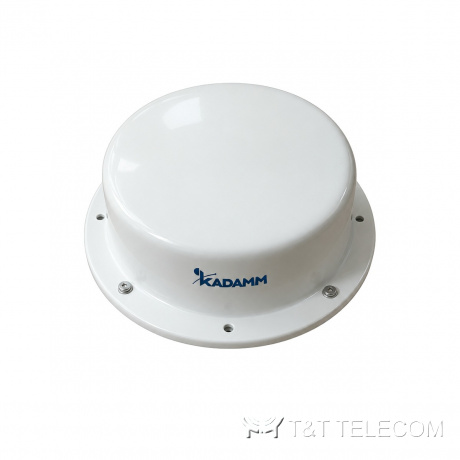

Модель KADAMM AM-470-2483-4P — автомобильная антенна. AM-470-2483-4P ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Ключевые параметры AM-470-2483-4P: полоса 470–490 МГц и 800–960 МГц и 1571–1579 МГц и 2400–2483 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 4×FME; мощность до 50 Вт.
Для каких задач
- Диапазоны AM-470-2483-4P: GSM-900 и LTE-900, Wi-Fi 2,4 ГГц, ISM 868 МГц.
- Служебный и коммерческий транспорт — AM-470-2483-4P.
Технические характеристики
Система 470–490 МГц
| Параметр | Значение |
|---|
| Коэффициент усиления, дБи | 2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 72° |
| КСВН | ≤2 |
Система 800–960 МГц
| Параметр | Значение |
|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° |
| КСВН | ≤2 (835–940 МГц) |
Система 1571–1579 МГц
| Параметр | Значение |
|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| КСВН | ≤1,5 |
Система 2400–2483 МГц
| Параметр | Значение |
|---|
| Коэффициент усиления, дБи | 5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| КСВН | ≤2 |
Общие параметры
| Параметр | Значение |
|---|
| Поляризация | Вертикальная |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | розетка FME (470–960 МГц), вилка SMA (GPS), вилка RP-SMA (Wi-Fi) или по заказу |
| Масса антенны | 1,65 кг |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Крепление | врезное, на гайку |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AM-470-2483-4P: 470–490 МГц и 800–960 МГц и 1571–1579 МГц и 2400–2483 МГц.
- Коэффициент усиления AM-470-2483-4P — 5 дБи; больше усиление — уже луч.
- Ширина луча AM-470-2483-4P: в горизонтальной плоскости 360°, в вертикальной 72°.
- Под разъёмы AM-470-2483-4P (4×FME) подбирают джамперы и переходы.
- Монтаж AM-470-2483-4P: врезное, на гайку.
- Габариты и масса AM-470-2483-4P: 1,65 кг.
Поставка и документы
KADAMM AM-470-2483-4P поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AM-470-2483-4P?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-470-2483-4P.
Какие частоты поддерживает AM-470-2483-4P?
Рабочая полоса AM-470-2483-4P — 470–490 МГц и 800–960 МГц и 1571–1579 МГц и 2400–2483 МГц. Это GSM-900 и LTE-900, Wi-Fi 2,4 ГГц, ISM 868 МГц.
Какой разъём у AM-470-2483-4P?
4×FME. Другие исполнения — уточняйте при заказе.
