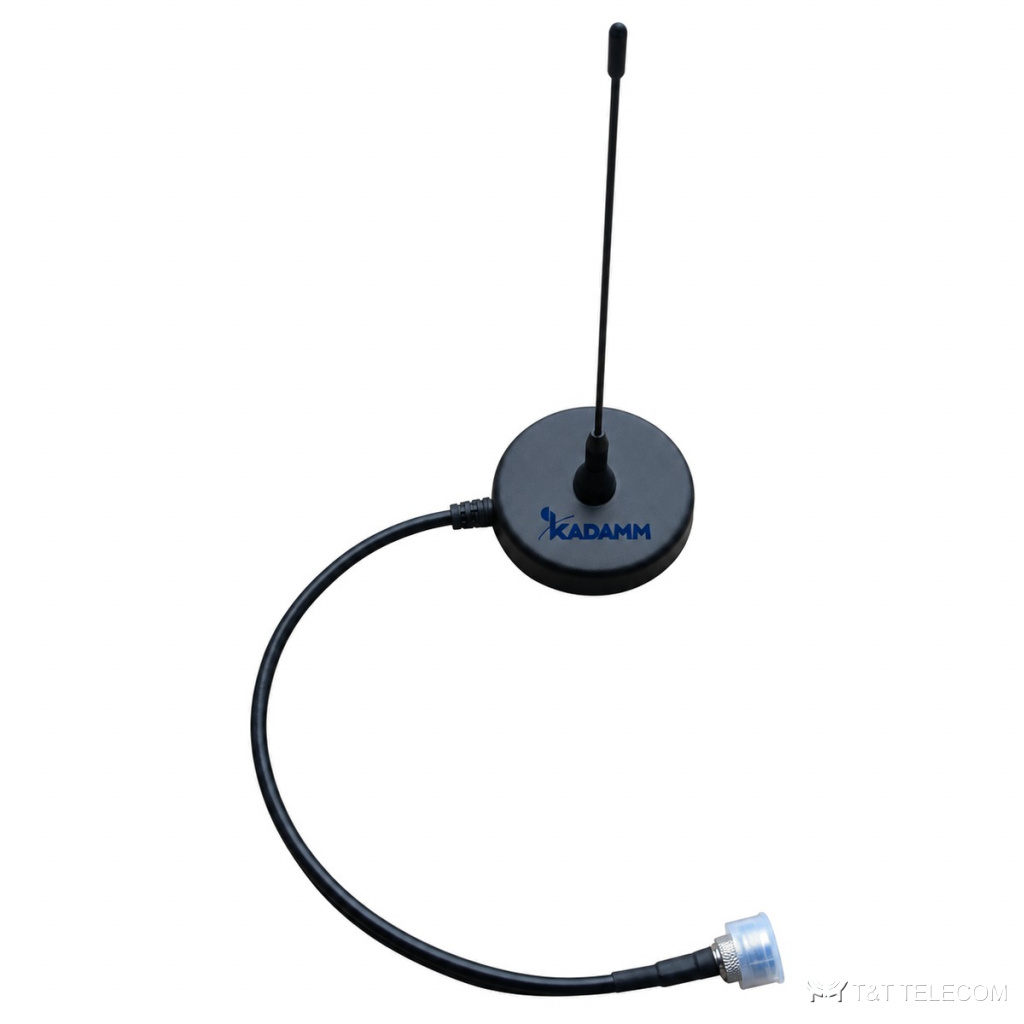

KADAMM AM-4003M — автомобильная антенна 400–430 МГц, 3 дБи, 1 порт
Автомобильные антенны для радиостанций
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AM-4003M — автомобильная антенна. AM-4003M ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Основные данные AM-4003M: полоса 400–430 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Служебный и коммерческий транспорт — AM-4003M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–430 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90 ± 20° |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу, на конце кабеля |
| Размеры (В × Ш × Г) | Ø76 × мм |
| Максимальная скорость ветра | 55 м/с |
| Цвет радома | Чёрный |
| Рабочая температура | −40…+65 °C |
| Крепление | на магнитном основании |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AM-4003M: 400–430 МГц.
- Усиление AM-4003M — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AM-4003M: в горизонтальной плоскости 360°, в вертикальной 90 ± 20°.
- Разъёмы AM-4003M — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AM-4003M: на магнитном основании.
- Габариты и масса AM-4003M: Ø76 × мм.
Поставка и документы
Поставляем KADAMM AM-4003M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AM-4003M?
Н.а магнитном основании
Что нужно для подбора AM-4003M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-4003M.
Какие частоты поддерживает AM-4003M?
Рабочая полоса AM-4003M — 400–430 МГц.
