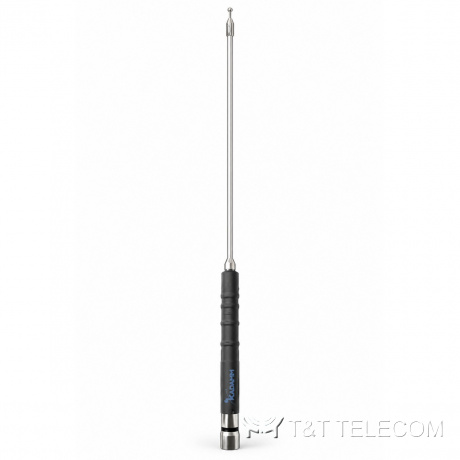

KADAMM AM-3.5/50: автомобильная антенна. Автомобильная антенна AM-3.5/50 — для КВ-радиостанции на автомобиле: короткий штырь с катушкой и отводами для настройки диапазона. Ключевые параметры AM-3.5/50: полоса 3,5–50 МГц; усиление 3,5 дБи.
Принцип работы и конструкция

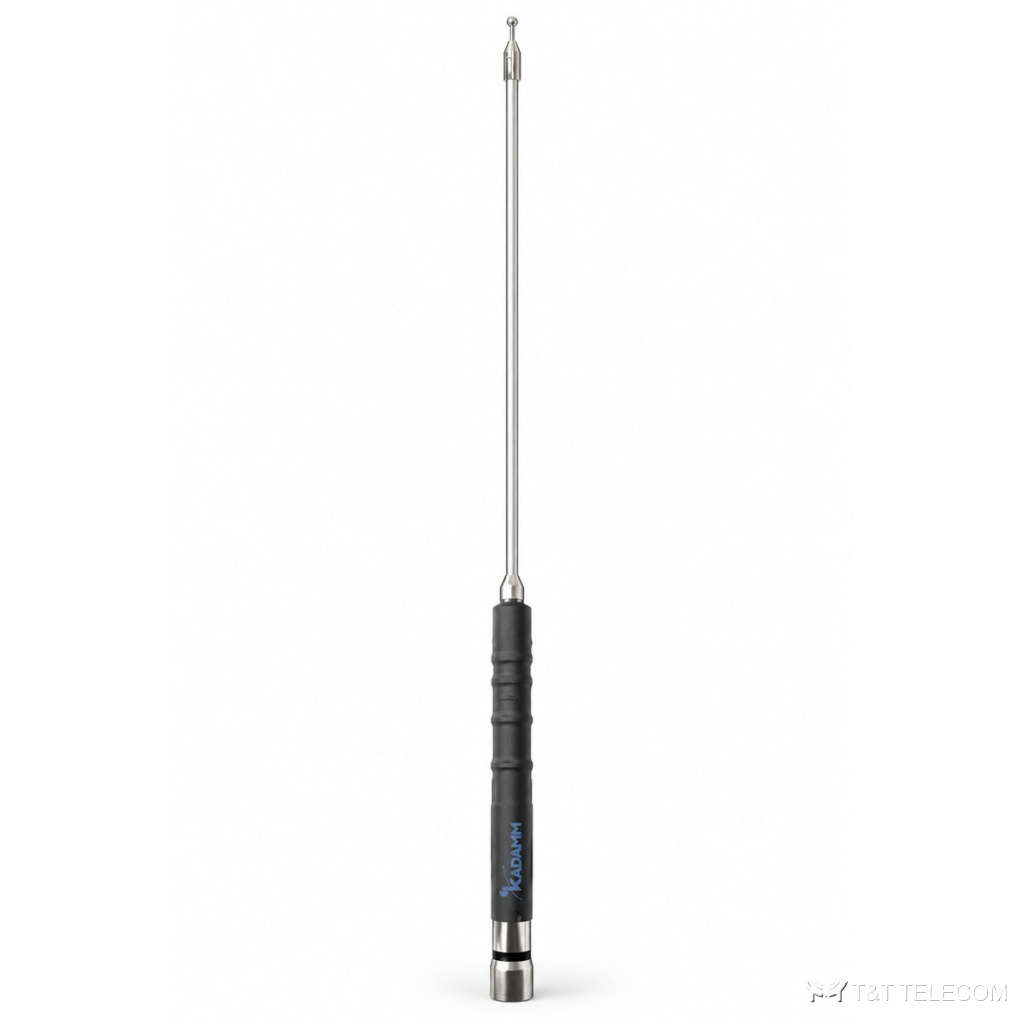

AM-3.5/50 — укороченный штырь длиной 1,3 м для КВ-радиостанции на машине. Полноразмерная четвертьволновая антенна на 3,5 МГц была бы длиной около 20 м, поэтому электрическую длину штыря добирают катушкой: перемычки-отводы на ней переставляют под нужный участок диапазона, и антенна резонирует там, где работает радиостанция. Второй половиной антенны служит кузов автомобиля, поэтому основание должно иметь надёжный контакт с массой. Корпус и крепление держат вибрацию и встречный поток воздуха. Рабочая полоса AM-3.5/50 — 3,5–50 МГц. Усиление AM-3.5/50 — 3,5 дБи, это 1,4 дБд относительно полуволнового вибратора.
Разъём AM-3.5/50 — UHF (PL-259, вилка), привычный для КВ-радиостанций.
Для каких задач
- КВ-связь на большие расстояния из машины, где нет сотового покрытия: экспедиции, геологоразведка, лесное хозяйство.
- Мобильные пункты связи и диспетчеризации на базе автомобиля.
- Резервный канал КВ для служб, работающих в удалённых районах.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | Исполнение |
|---|---|---|---|---|---|
| KADAMM AM-3.5/50-35M | 3,5–50 МГц | 3,5 дБи | UHF (PL-259, вилка) | 1300 мм | перемычки-отводы для настройки диапазона |
| KADAMM AM-7/50-35M | 7–50 МГц | 3,5 дБи | UHF (PL-259, вилка) | 1300 мм | перемычки-отводы для настройки диапазона |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | автомобильная штыревая антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой AM-3.5/50 — 3,5–50 МГц.
- Усиление AM-3.5/50 — 3,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъём UHF должен совпадать с разъёмом оборудования, иначе понадобится переход — лишние потери.
Поставка и документы
Подберём KADAMM AM-3.5/50 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Сколько это в дБд — усиление 3,5 дБи?
1,4 дБд: от значения в дБи отнимают 2,15 дБ.
Что нужно для подбора AM-3.5/50?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-3.5/50.
Какие частоты поддерживает AM-3.5/50?
Рабочая полоса AM-3.5/50 — 3,5–50 МГц.
Какое усиление у AM-3.5/50?
3,5 дБи.
