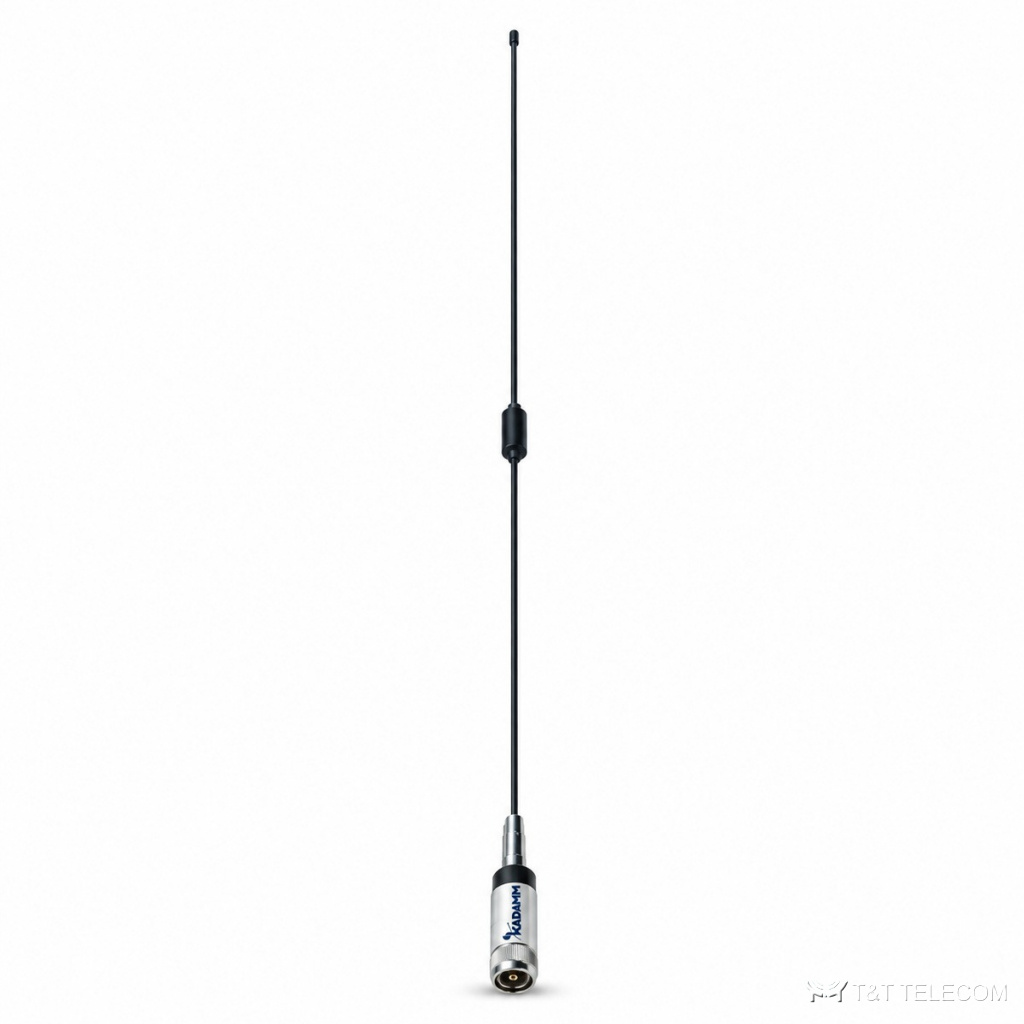

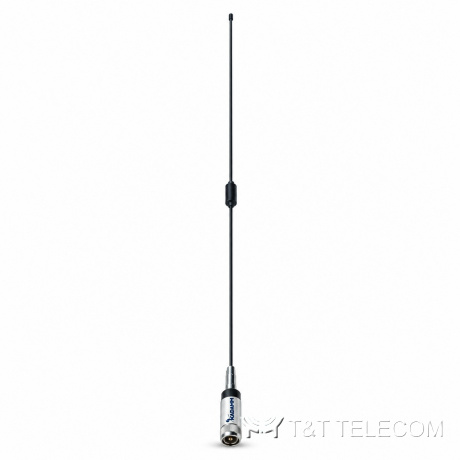

KADAMM AM-1503M — двухдиапазонная автомобильная антенна 134–173 / 400–480 МГц, 5,5 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AM-1503M: автомобильная антенна. AM-1503M ставится на автомобиль или другую подвижную технику и подключается к радиостанции или терминалу. Основные данные AM-1503M: полоса 134–173 МГц и 400–480 МГц; усиление 5,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 2×UHF; мощность до 100 Вт.
Для каких задач
- Диапазоны AM-1503M: УКВ-радиосвязь 136–174 МГц, LTE-450, радиосвязь 400–470 МГц.
- Служебный и коммерческий транспорт — AM-1503M.
Технические характеристики
Система 134–173 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Система 400–480 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка UHF |
| Размеры (В × Ш × Г) | 1000 мм |
| Крепление | на магнитном основании |
Подбор под объект
- Сверьте частоты своей сети с полосой AM-1503M — 134–173 МГц и 400–480 МГц.
- Коэффициент усиления AM-1503M — 5,5 дБи; больше усиление — уже луч.
- Ширина луча AM-1503M: в горизонтальной плоскости 360°.
- Разъёмы AM-1503M — 2×UHF; кабельные сборки готовят под них заранее.
- Монтаж AM-1503M: на магнитном основании.
- Габариты и масса AM-1503M: 1000 мм.
Поставка и документы
Поставляем KADAMM AM-1503M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AM-1503M?
Н.а магнитном основании
Что нужно для подбора AM-1503M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AM-1503M.
Какие частоты поддерживает AM-1503M?
Рабочая полоса AM-1503M — 134–173 МГц и 400–480 МГц. Это УКВ-радиосвязь 136–174 МГц, LTE-450, радиосвязь 400–470 МГц.
